КОП 19с53нж Ру40 Ду200

349

27589

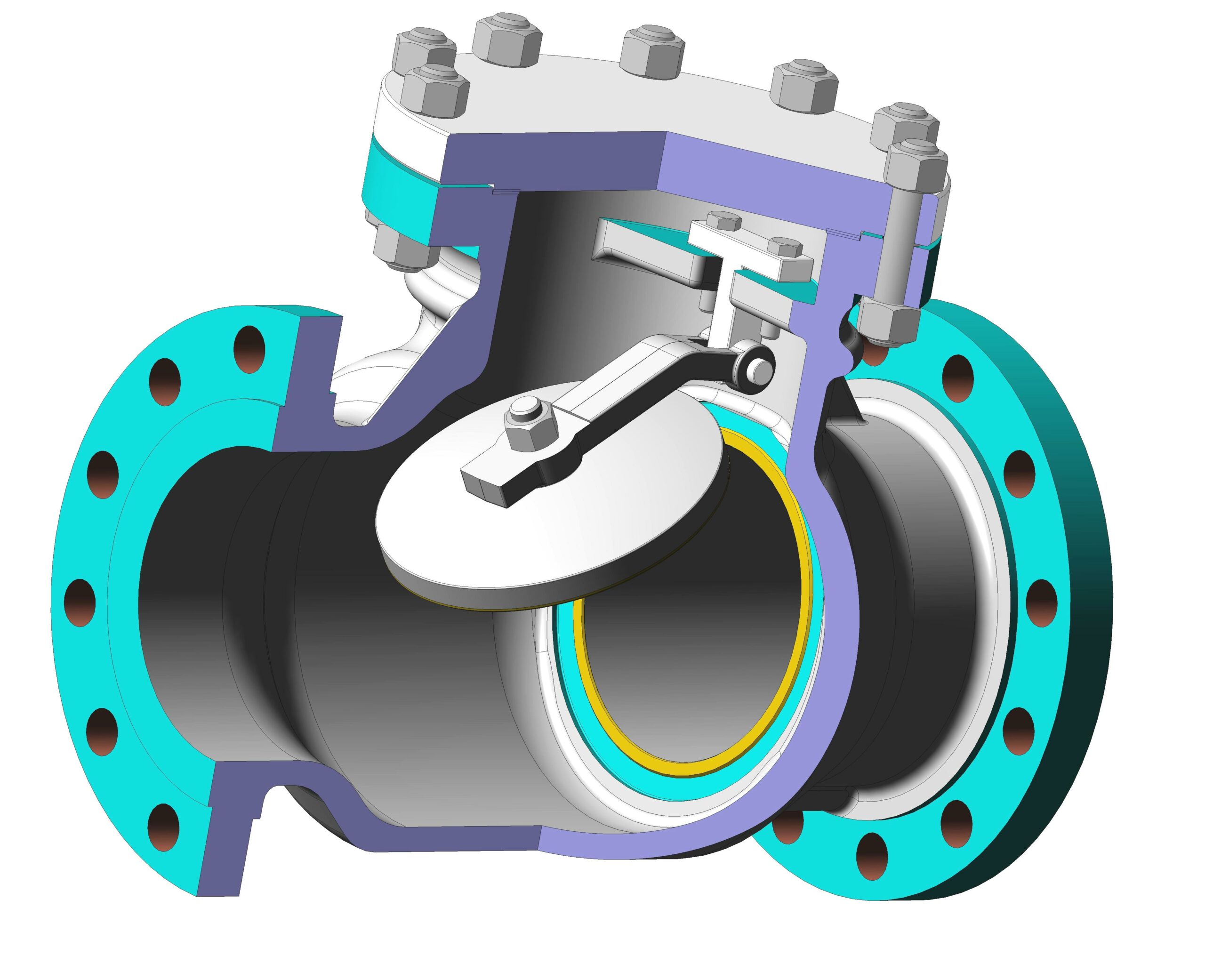

Трубопроводная арматура - Клапан обратный поворотный КОП 19с53нж Ру40 Ду200 - 3D Модель Сборка

19с53нж 3D Модели Ду-200 Клапан

Автор

Василий

Дата

21.01.2014

Язык

Русский

Состав

Сборка и детали в 3D

Софт

КОМПАС-3D 13 SP2 Как открыть?

Содержимое архива

Ось КОП 40_200.m3d
КОП 19с53нж Ру40 Ду200.a3d
Захлопка КОП 40_200.m3d
Корпус КОП 40_200.m3d
Крышка КОП 40_200.m3d
Серьга КОП 40_200.m3d
Кронштейн КОП 40_200.m3d
Прокладка КОП 40_200.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Василий, по модели сборки обратного клапана не очень понятно как диск клапана закреплен на поворотном рычаге. Если после затяжки гайки этот диск оказывается жестко соединенным с рычагом, то нормальную работу клапана можно обеспечить только его пригонкой по месту, либо путем применения очень податливой прокладки, контактирующей с диском клапана. Во втором случае прокладка будет прижиматься к седлу клапана крайне неравномерно по его окружности. Ситуацию можно существенно улучшить если соединить диск клапан с рычагом посредством сферического шарнира.
Если интересно, посмотрите мою статью "Не используемый резерв..." (см. раздел Статьи на этом портале).
С искренним уважением, Даниил Добжинский
