Курсовой проект "Проектирование коробки скоростей радиально-сверлильного станка 2М57"

Карагандинский Государственный Технический Университет
Кафедра машиностроения
Курсовой проект по дисциплине "Металлорежущие станки"
На тему "Проектирование коробки скоростей металлорежущего станка сверлильной группы"
Караганда 2016

Исходные данные: Максимальный диаметр заготовки – 70 мм. Минимальный диаметр заготовки- 20 мм. Материал режущей части инструмента – Р18.

В данной работе проектируется коробка скоростей радиально-сверлильного станка 2М57.

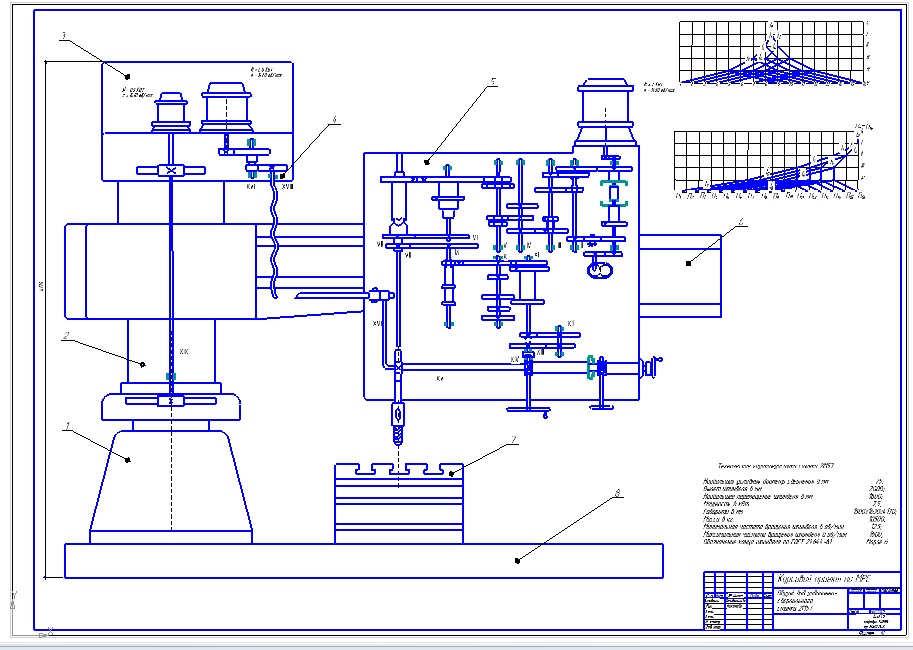

Графическая часть содержит: Чертеж станка 2М57, Чертеж коробки скоростей станка 2М57, Спецификация

Содержание

Введение
1 Определение технической характеристики станка
1.1 Характеристика станка
1.2 Определение режимов обработки
1.3 Определение чисел оборотов
1.4 Мощность привода главного движения
2 Кинематический расчет коробки скоростей проектируемого станка
2.1 Нахождение числа структурных формул
3 Динамический расчет коробки скоростей
3.1 Расчет валов
3.2 Геометрический расчет зубчатых колес
3.4 Подбор подшипников
4 Разработка конструкции коробки скоростей
4.1 Системы управления коробкой скоростей
4.2 Описание конструкции коробки скоростей
4.3 Смазка коробки скоростей
Список литературы
Приложение

Состав: Станок 2М57, Коробка скоростей станка 2М57, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Курсовой проект "Проектирование коробки скоростей радиально-сверлильного станка 2М57"

МРС\spetsifikatsia_korobka_stanka.cdw
МРС\~$S_poyasnyalkaСеливерстова.doc
МРС\~$МРС.cd~
МРС\МРС.cdw
МРС\мрсмрсмрс.cdw
МРС\СпецификацияМММ.spw
МРС
МРС\MRS_poyasnyalkaСеливерстова.doc
