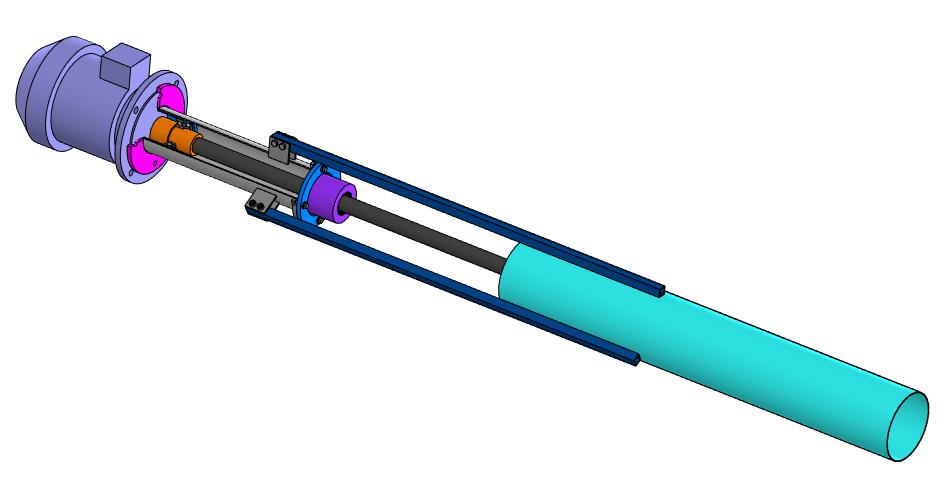

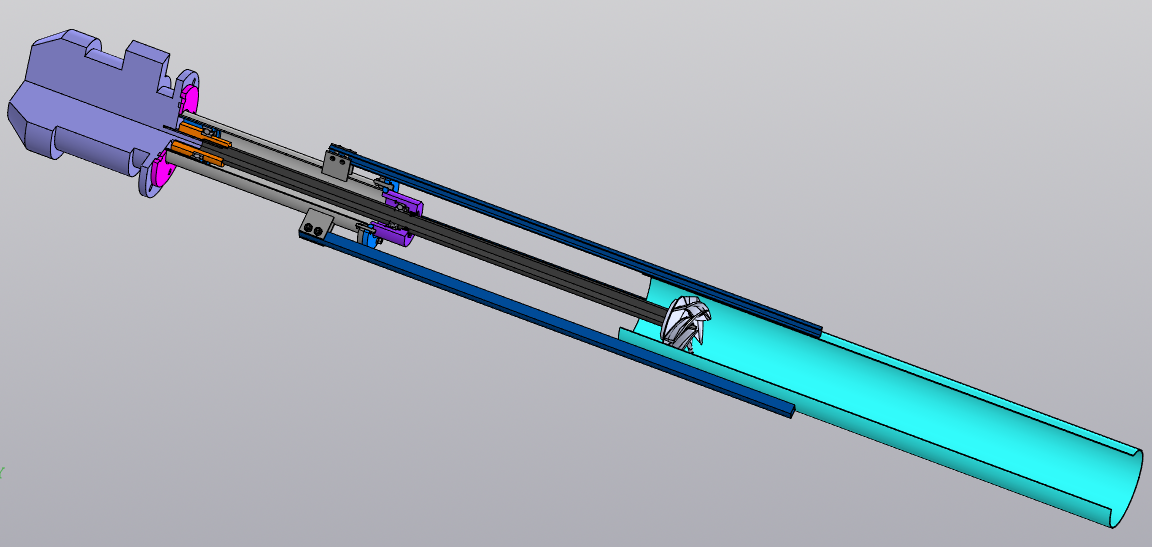

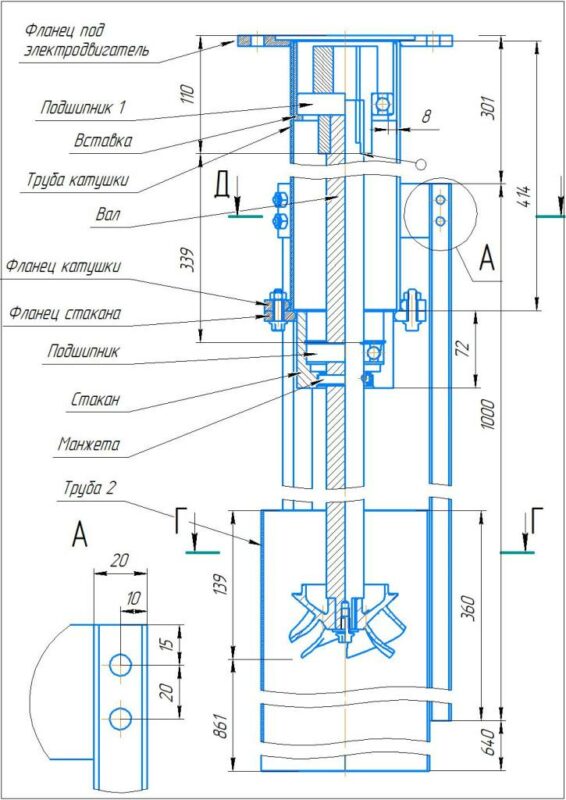

Мешалка для перемешивания жидкостей в закалочных ваннах. В качестве вращающейся части использован импеллер для водометной установки.
Технические характеристики:
Габариты: 2240х240х240 мм;
Марка электродвигателя: АИР 100 S2 IM1002;
Частота вращения: 2000 об/мин;
Рабочее напряжение: 220/380 В;
Частота тока: 50 Гц;
Вес конструкции: 84 кг;
Материал импеллера: алюминий.
