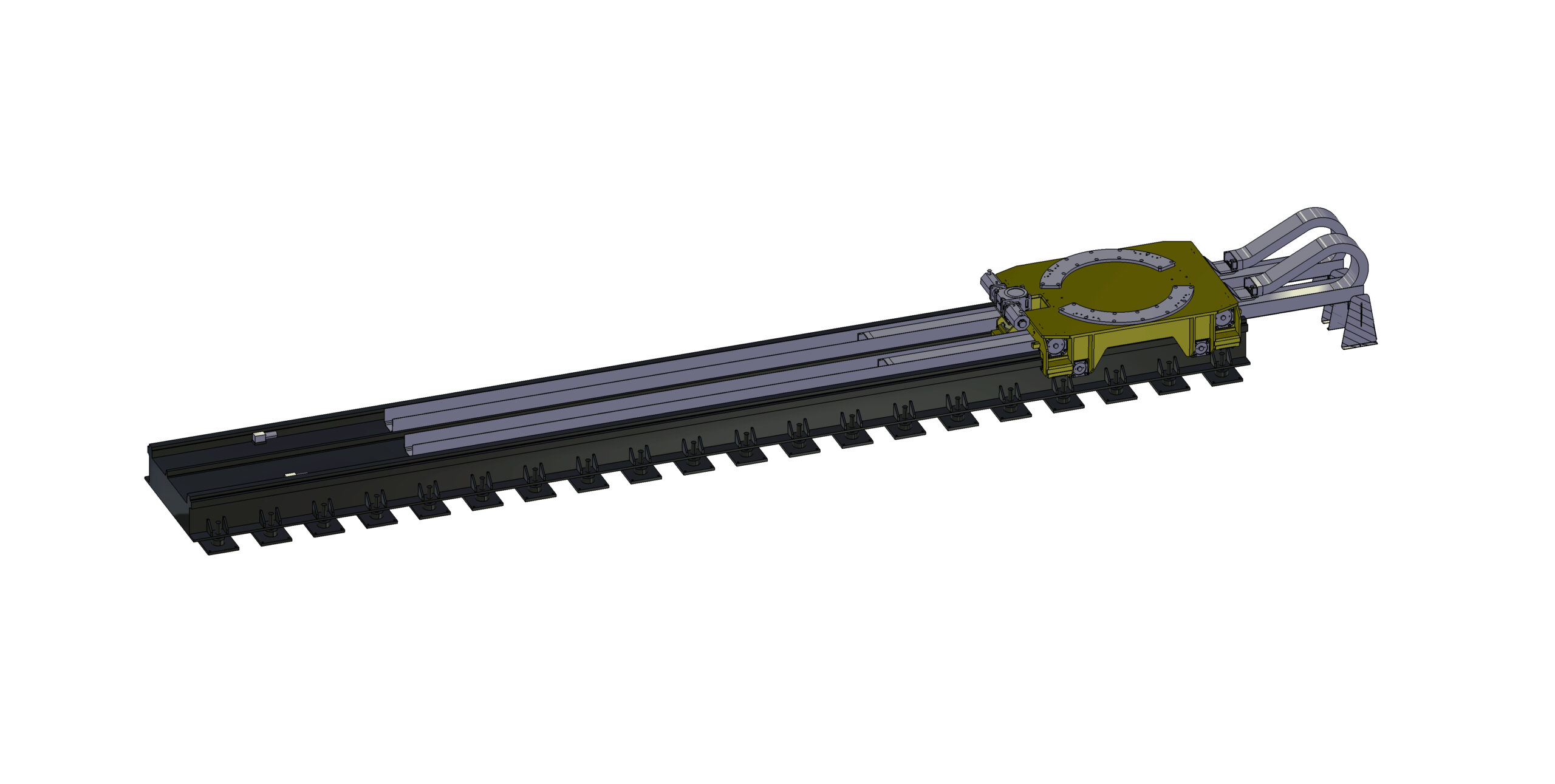

Модуль линейного перемещения на основе рейки для тяжелонагруженных конструкций. Метрологический путь с рейкой выполнен на регулируемых опорах. Максимальная нагрузка при испытаниях - 2000 кг. Предельная расчетная нагрузка до 8000 кг. Габаритные размеры 12000х1700х900. Метрологический путь может быть изготовлен сборным по типу сборочных линий ракетоносителей. Длина использования ограничена только кабельными трассами.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Модуль линейного перемещения на основе рейки
Модуль линейного перемещения на основе рейки
0
0
78
1
0
80
Сообщить о проблеме
Автор
Иван Иванов
Дата
16.05.2023
Язык
Русский
Состав
3D сборка
Софт
CATIA V5
Отзывов пока нет
Содержимое архива
-
-
-
10-00000612-002_-__1_carriage.CATProduct
-
10-00000612-003_-__standard.CATPart
-
10-00000612-004_-__standard.CATPart
-
10-00000612-005_-__standard.CATPart
-
10-00000612-006_-__standard.CATPart
-
10-00000612-007_-__standard.CATPart
-
10-00000612-008_-__max..CATPart
-
10-00000612-010_-__standard.CATPart
-
10-00000612-012_-__1_carriage.CATPart
-
10-00000612-013_-__standard.CATPart
-
10-00000612-014_-__1_carriage.CATPart
-
10-00000612-015_-__standard.CATPart
-
10-00010963-440_10395563__asm.CATPart
-
10-10001101-670_10395187__asm.CATPart
-
MLP gruzovoi.CATProduct
-
-
-
MLP gruzovoi.stp
-
-
-
-
-
