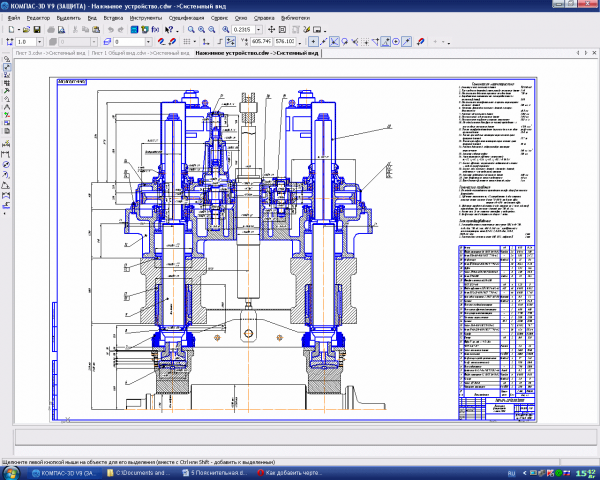

Нажимное устройство обжимной клети 1300, для регулирования зазора между валками при прокате. Устновелено в ЦПШБ НТМК.
Техническая характеристика
1. Диаметр и шаг нажимного винта УП 560 48
2. Угол подъема винтовой линии резьбы нажимного винта 1 40'
3. Максимальное давление прокатки на один винт 750 т
4. Передаточное отношение от электродвигателя к
нажимному винту 3,08
5. Максимальная поступательная скорость перемещения
нажимных винтов 180 мм/с
6. Точность установки нажимных винтов электро-
двигателями 0,5 мм
7. Рабочий ход нажимного винта 1200 мм
8. Максимальный ход нажимного винта 1495 мм
9. Максимальная окружная скорость зацепления 18,5 м/с
10. Маховый момент движущихся частей приведенных к
оси каждого нажимного винта 4780 кгс
11. Усилие переуравновешивания верхнего валка на один регул-мое
нажимной винт 15-5 т
12. Усилие при подъеме шестерни переключения цепи
вращения винтов 19,7 т
13. Усилие при опускании шестерни переключения цепи
вращения винтов 38 т
14. Рабочее давление в гидроцилиндре шестерни
переключения 160 кг/см
15. Диаметр гидроцилиндра 180 мм
16. Характеристика зубчатых зацеплений
m=12; z=41; z=126; z=45; z=85; =8 06'34''
17. Смазка зубчатых зацеплений и подшипников качения
- жидкая циркуляционная
18. Смазка гаек нажимных винтов, хвостовых винтов,
подпятника - от отдельной станции
19. Диаметр подпятника нажимного винта 600 мм
20. Зона допустимого износа подпятника 60 мм
21. Цена деления указателя износа витков гайки 1 мм
Тенические требания
1. На заводе-изготовителе произвести полную сборку нажимного
устройства.
2. Зубчатое зацепление m=12 приработать в обе стороны;
размеры пятна касания: длина 75-80% от длины зуба;
ширина 40-45% от высоты зуба.
3. Зубчатые передачи обкатать в обе стороны по 2 часа, обкатку
производить без нажимных винтов при 700 об/мм.
4. Болты поз. 26 на монтаже затянуть с подогревом.
5. Полукольца поз.8 сварить на сборке V швом.
Электрооборудование
1. Электродвигатель постоянного тока типа МПС 640-700,
640 кВт, 700 об/мин, 600 В, 160 кгм, продуваемый с
тахогенератором типа ПТ-32/1, 0,015 кВт, 230 В,
1000 об/мин. 2 шт
2. Конечный выключатель типа ВПК 3112, ступени II. 2 шт
