Общий расчет и нахождение ядра сечения горной машины

БНТУ,Кафедра “Горные машины”, дисциплина “Горные машины",
Тема: Общий расчет и нахождение ядра сечения горной машины

исходные данные:комбайн проходческий ПК 8м .Производительность:
- при проходке, м/мин 0.28
- при добыче солей, т/мин 4.5
2.Размеры выработки:
- площадь сечения, 8
- высота, м 3
- ширина, м 3
- форма сечения выработки арочная
3.Угол наклона выработки, град., до 15
В данной работе был произведен статический,энегетический и кинематический расчёты комбайна. Графиеская часть содержит ядро сечения.
СОДЕРЖАНИЕ
Введение………………………………………………………………………..…..4
1.ИНФОРМАЦИОННЫЙ ОБЗОР……………………………………………….5
1.1.Назначение проходческих комбайнов………………………………….…..5
1.2. Общая классификация и требования, предъявляемые к проходческим комбайнам …………………………………………………………………………5
1.3.Проходческие комбайны бурового действия …………………………….7
1.4.Проходческие комбайны избирательного действия ……………………..12
2.СТАТИЧЕСКИЙ РАСЧЕТ …………………………………………………….17
2.1. Статический расчет машины без модернизации……………….………...18
2.2.Статический расчет проходческого комбайна с модернизированным гусеничным ходом……………………………………………………………..… 23
3.ТЯГОВЫЙ РАСЧЕТ …………………………………………………………...27
4.КИНЕМАТИЧЕСКИЙ РАСЧЕТ ………………………………………………40
4.1. Кинематический расчёт привода соосных роторов……………………... 40
4.2. Кинематический расчёт привода бермовых фрез и отрезных барабанов.41
4.3. Кинематический расчёт привода приводной звёздочки гусеничного хода…………………………………………………………………………………42
4.4. Кинематический расчёт привода конвейера………………………..…….. 45
ЗАКЛЮЧЕНИЕ………………………………………………………….…….….. 46
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ ………………………..……47

Заключение
При выполнении данного курсового проекта были получены теоретические знания по конструкции проходческого комбайна, а также навыки расчета основных параметров и кинематической системы комбайна. Проведя анализ конструкций комбайнов того же назначения и типа, а именно проходческих комбайнов с соосными роторами, выяснилось, что комбайн ПКС-8 уступает своим конкурентам, так как вместо массивного главного цилиндрического редуктора используются малогабаритные планетарные редуктора, что позволяет уменьшить длину комбайна. Так же в существующих комбайнах с соосными роторами имеет место быть весьма несовершенная конструкция гусеничного хода, в следствие чего уменьшается устойчивость и маневренность комбайна, поэтому в данной курсовой работе был рассмотрен этот вопрос и найдено решение позволившее улучшить показатели устойчивости и маневренности машины.

Состав: пояснительная записка, чертеж ядра сечения Язык документа

Софт: КОМПАС-3D 14

Файлы:
Мой курсач/
Мой курсач/записка.docx

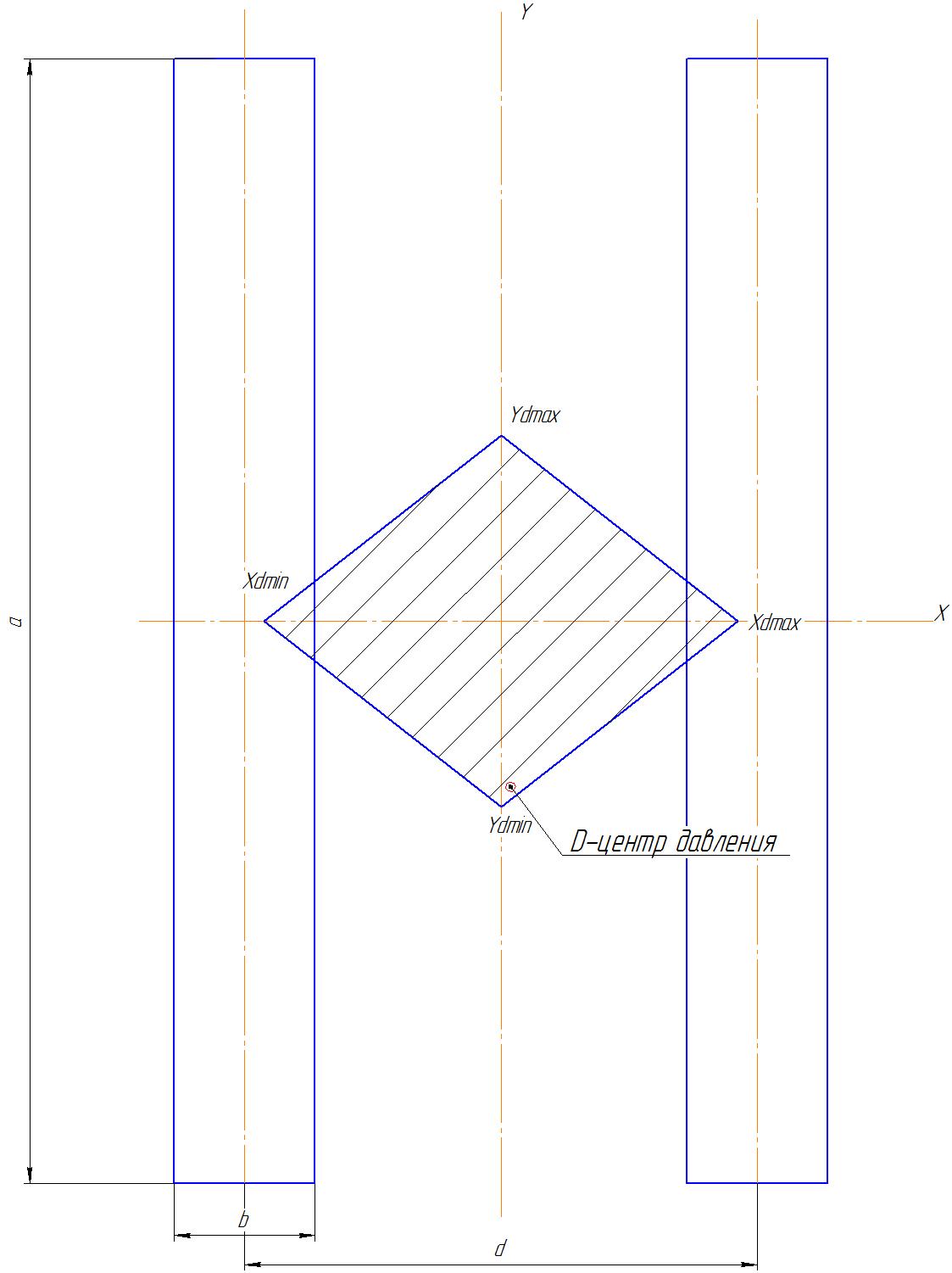

Мой курсач/Ядро сечения.frw
