Однопалубный двухвинтовой танкер V=2300м3

КГТУ НТ 81-2 Танкер для транспортировки топлива v=2300м3.
Тип и назначение танкера.
Однопалубный двухвинтовой наливной танкер с полубаком, надстройкой ходовой рубкой, машинным и насосным отделением в кормовой части, с переходным мостиком в диаметральной плоскости судна.
Предназначен для перевозки светлых и темных нефтепродуктов по реке Лена (класс речного регистра «М») от порта Осетрово до порта Тикси (с ограничением по силе ветра при переходе моря Лаптевых).

Судном - прототипом выбирается судно того же типа и назначения, наиболее близкое по грузоподъемности.
Наиболее подходящим для проектирования моего танкера оказалось судно проекта ЦТКБ и построенного «Осетровской судоверфью» в 1972 г., со следующими основными показателями:
1. Класс судна - «М».
2. Грузоподъемность (РгР) - 2135 т.
3. Перевозимый груз - светлые и темные нефтепродукты.
4. Длина (L)- 105 м.
5. Ширина (В)-14.8 м.
6. Высота борта (Н) – 4.4 м.
7. Осадка в полном грузу (Т) – 2.5 м.
8. L/B-7.09
9. В/Т-5.92
10. Н/Т-1.76
11. L/H-23.9
12. Мощность движителей - 2*660 л.с.
13. Скорость хода- 19.0 км/ч.
14. Адмиралтейский коэффициент (С) - 1130
15. Коэффициенты полноты; δ – 0.827
α - 0.88
β - 0,99
16. Водоизмещение в полном грузу (D) - 3216 т.
17. Дедвейт (DW) - 2210 т.
18. Коэффициент утилизации водоизмещения по грузоподъемности (η=Prp/D) - 0,665
19. Коэффициент утилизации водоизмещения по дедвейту (ηдв=DW/D)-0.688
20. Количество экипажа (пэ) - 13 чел.
21. Количество обслуживающего персонала (пп) - 1 чел.
22. Автономность по запасам топлива (пт) - 15 сут.
23. Измеритель веса оборудованного корпуса (gк.об=Pк.об/LHB) - 0,119 т/м3.
24. Измеритель веса механизмов (рм=Рм/N) - 0,068 т/л. с.
25. Коэффициент, оценивающий положение центра тяжести судна (ξ) – 5.2.

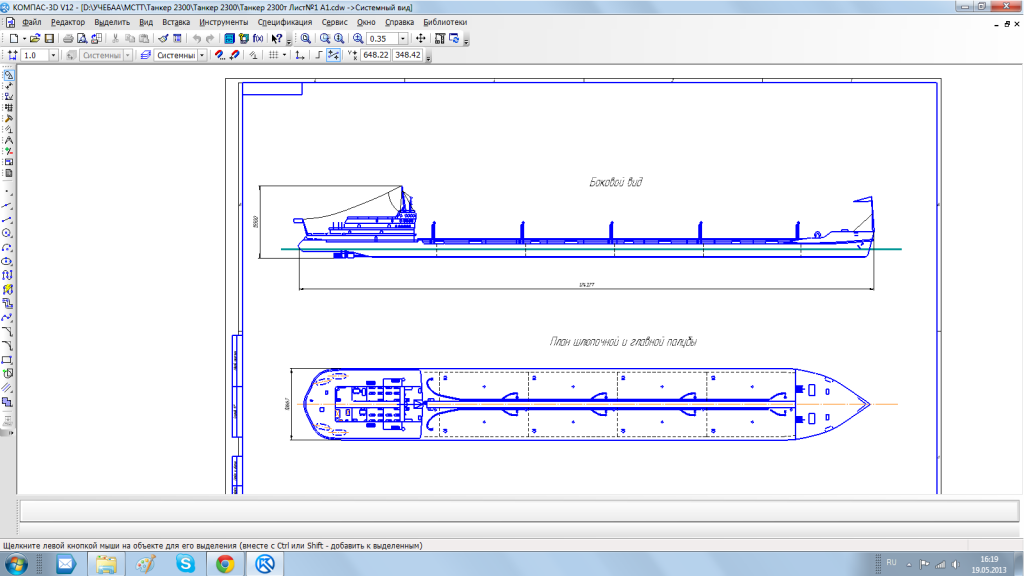

Состав: Причал Т-образный, Насосная станция причала, Стендер типа СМА, Технологическая схема причальной раскачки танкера, Причальная раскачка танкера 2300 т., Танкер Общий вид. План шлюпочной и главной палубы, Боковой вид, План машинного отделения, Технологическая схема танкера, Спецификация, Записка Язык документа

Софт: Компас v12, CDW

Файлы:

Каталог / Машиностроение и механика / Однопалубный двухвинтовой танкер V=2300м3

МСТТ\Танкер 2300\Танкер 2300\1_Общий вид А1.rar
МСТТ\Танкер 2300\Танкер 2300\2_Причал А1\2_Причал А1.cdw
МСТТ\Танкер 2300\Танкер 2300\2_Причал А1.rar
МСТТ\Танкер 2300\Танкер 2300\3_Насосная А1\3_Насосная А1.cdw
МСТТ\Танкер 2300\Танкер 2300\3_Насосная А1.rar
МСТТ\Танкер 2300\Танкер 2300\4_Стендер А1\4_Стендер А1.cdw
МСТТ\Танкер 2300\Танкер 2300\4_Стендер А1.rar
МСТТ\Танкер 2300\Танкер 2300\5_Технологическая схема А1\5_Технологическая схема А1.cdw
МСТТ\Танкер 2300\Танкер 2300\5_Технологическая схема А1.rar
\ 2300\ 2300\~$ 2300 1 1.cd~
МСТТ\Танкер 2300\Танкер 2300\Документ Microsoft Word.doc
МСТТ\Танкер 2300\Танкер 2300\Записка\Записка.doc
МСТТ\Танкер 2300\Танкер 2300\Записка.rar
МСТТ\Танкер 2300\Танкер 2300\план машинного отделения 2300т.cdw
МСТТ\Танкер 2300\Танкер 2300\Спецификация Танкер 2300т Лист№2.doc
МСТТ\Танкер 2300\Танкер 2300\Танкер 2300т Лист-1LT.cdw
\ 2300\ 2300\ 2300 1 1.cdw
\ 2300\ 2300\ 2300 2 3.cdw
МСТТ\Танкер 2300\Танкер 2300\Технологическая схема танкера 2300т.cdw
МСТТ\Танкер 2300\Танкер 2300\1_Общий вид А1
МСТТ\Танкер 2300\Танкер 2300\2_Причал А1
МСТТ\Танкер 2300\Танкер 2300\3_Насосная А
МСТТ\Танкер 2300\Танкер 2300\4_Стендер А1
МСТТ\Танкер 2300\Танкер 2300\5_Технологическая схема А1
МСТТ\Танкер 2300\Танкер 2300\Записка
МСТТ\Танкер 2300\Танкер 2300
МСТТ\Танкер 2300
МСТТ
