Опора КМУ БАКМ 890

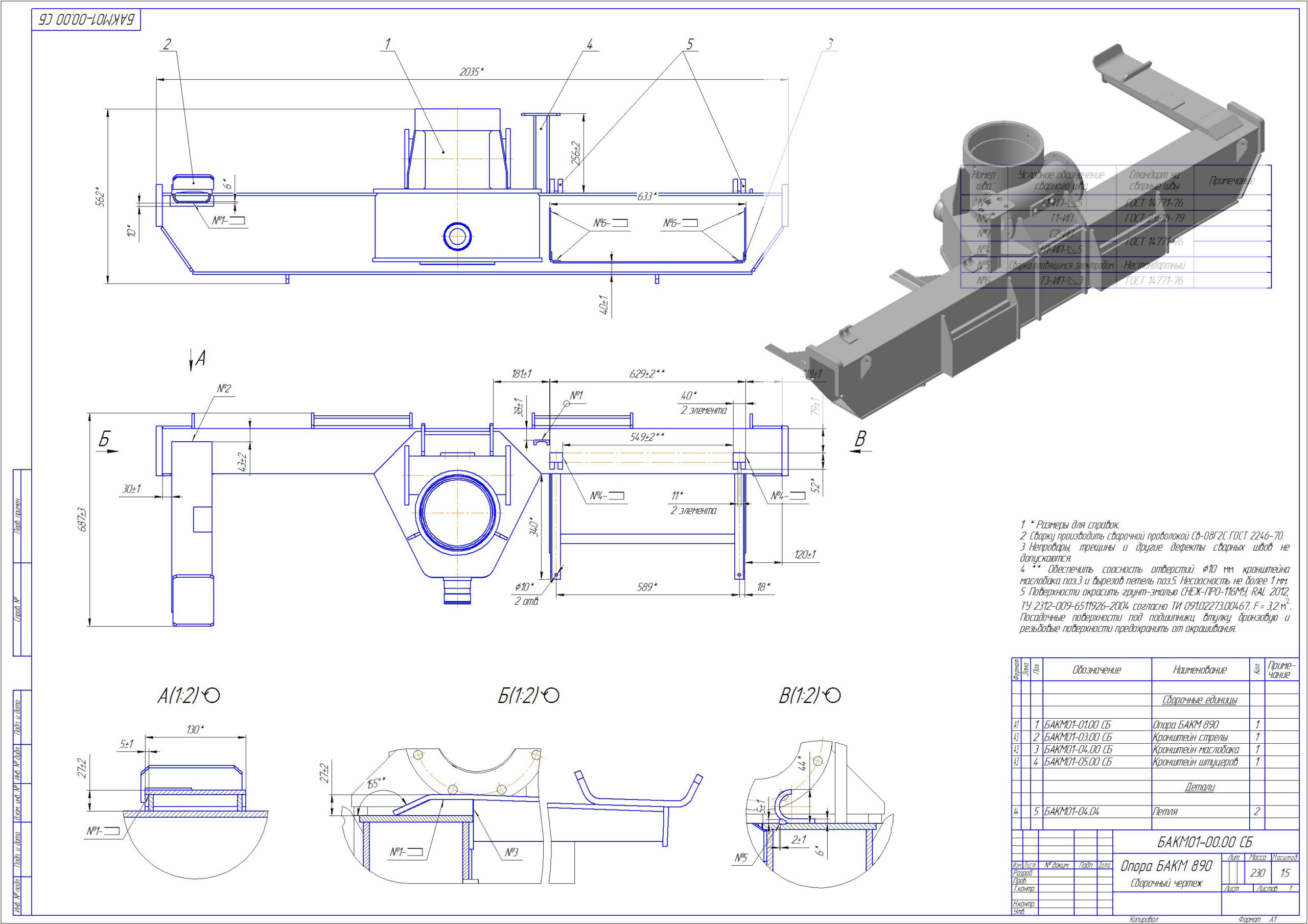

Опора кран-манипуляторной установки БАКМ 890. 3d модели, чертежи сборочных единиц, деталей и спецификации

Состав: 3D-модель, чертеж, деталировка, спецификация

Софт: КОМПАС-3D 16.1

Файлы:

Опора БАКМ/

Опора БАКМ/Лист 21.m3d

Опора БАКМ/Лист 3.m3d

Опора БАКМ/Проушина.m3d

Опора БАКМ/Детали для обработки/

Опора БАКМ/Детали для обработки/Труба D240-1.m3d

Опора БАКМ/Детали для обработки/Труба в сборе.a3d

Опора БАКМ/Детали для обработки/Труба D274-1.m3d

Опора БАКМ/Перегородка.m3d

Опора БАКМ/Лист 20.m3d

Опора БАКМ/Лист 8.m3d

Опора БАКМ/Лист 18.m3d

Опора БАКМ/Фланец.m3d

Опора БАКМ/Ребро 2.m3d

Опора БАКМ/Лист 19.m3d

Опора БАКМ/Лист 2.m3d

Опора БАКМ/Лист 16.m3d

Опора БАКМ/Ребро.m3d

Опора БАКМ/Лист 1.m3d

Опора БАКМ/Лист 15.m3d

Опора БАКМ/Опора БАКМ 890 в сборе с кронштейнами.a3d

Опора БАКМ/Труба в сборе.a3d

Опора БАКМ/Лист 12.m3d

Опора БАКМ/Опора БАКМ 890.a3d

Опора БАКМ/Кронштейн штуцеров/

Опора БАКМ/Кронштейн штуцеров/Швеллер.m3d

Опора БАКМ/Кронштейн штуцеров/Основание.m3d

Опора БАКМ/Кронштейн штуцеров/Кронштейн штуцеров.a3d

Опора БАКМ/Лист 11.m3d

Опора БАКМ/БАКМ01-00.02 _ Скользун.m3d

Опора БАКМ/Кронштейн/

Опора БАКМ/Кронштейн/Лист торцевой.m3d

Опора БАКМ/Кронштейн/Кронштейн стрелы.a3d

Опора БАКМ/Кронштейн/Лист 2.m3d

Опора БАКМ/Кронштейн/Корпус.m3d

Опора БАКМ/Кронштейн/Лист.m3d

Опора БАКМ/Кронштейн/Ложемент.m3d

Опора БАКМ/Лист 13.m3d

Опора БАКМ/Лист 6.m3d

Опора БАКМ/Чертежи/

Опора БАКМ/Чертежи/Лист торцевой _ БАКМ01-03.03.cdw

Опора БАКМ/Чертежи/Перегородка _ БАКМ01-01.25.cdw

Опора БАКМ/Чертежи/Лист 2 _ БАКМ01-01.06.cdw

Опора БАКМ/Чертежи/Труба _ БАКМ01-01.30.cdw

Опора БАКМ/Чертежи/Лист 16 _ БАКМ01-01.20.cdw

Опора БАКМ/Чертежи/Уголок правый _ БАКМ01-04.02.cdw

Опора БАКМ/Чертежи/Планка _ БАКМ01-01.26.cdw

Опора БАКМ/Чертежи/Труба _ БАКМ01-01.03.cdw

Опора БАКМ/Чертежи/Лист _ БАКМ01-03.02.cdw

Опора БАКМ/Чертежи/Опора БАКМ 890 _ БАКМ01-00.00.cdw

Опора БАКМ/Чертежи/Проушина _ БАКМ01-01.27.cdw

Опора БАКМ/Чертежи/Подкос _ БАКМ01-04.03.cdw

Опора БАКМ/Чертежи/Петля _ БАКМ01-04.04.cdw

Опора БАКМ/Чертежи/Ребро 2 _ БАКМ01-01.29.cdw

Опора БАКМ/Чертежи/Ложемент _ БАКМ01-03.04.cdw

Опора БАКМ/Чертежи/Уголок левый _ БАКМ01-04.01.cdw

Опора БАКМ/Чертежи/Швеллер _ БАКМ01-05.02.cdw

Опора БАКМ/Чертежи/Основание _ БАКМ01-05.01.cdw

Опора БАКМ/Чертежи/Кронштейн стрелы _ БАКМ01-03.00.cdw

Опора БАКМ/Чертежи/Кронштейн штуцеров _ БАКМ01-05.00.cdw

Опора БАКМ/Чертежи/Корпус _ БАКМ01-03.01.cdw

Опора БАКМ/Чертежи/Втулка _ БАКМ01-00.01.cdw

Опора БАКМ/Чертежи/Лист 8 _ БАКМ01-01.12.cdw

Опора БАКМ/Чертежи/Лист 14 _ БАКМ01-01.18.cdw

Опора БАКМ/Чертежи/Лист 13 _ БАКМ01-01.17.cdw

Опора БАКМ/Чертежи/Лист 12 _ БАКМ01-01.16.cdw

Опора БАКМ/Чертежи/Лист 1 _ БАКМ01-01.05.cdw

Опора БАКМ/Чертежи/Труба D274 _ БАКМ01-01.02.cdw

Опора БАКМ/Чертежи/БАКМ01-00.02 _ Скользун.cdw

Опора БАКМ/Чертежи/Лист 11 _ БАКМ01-01.15.cdw

Опора БАКМ/Чертежи/Фланец _ БАКМ01-01.04.cdw

Опора БАКМ/Чертежи/Труба сборная _ БАКМ01-02.00.cdw

Опора БАКМ/Чертежи/Лист 7 _ БАКМ01-01.11.cdw

Опора БАКМ/Чертежи/Лист 9 _ БАКМ01-01.13.cdw

Опора БАКМ/Чертежи/Кронштейн стрелы _ БАКМ01-03.00.spw

Опора БАКМ/Чертежи/Кронштейн маслобака _ БАКМ01-04.00 СБ.spw

Опора БАКМ/Чертежи/Опора БАКМ 890 _ БАКМ01-01.00.cdw

Опора БАКМ/Чертежи/Труба D240 _ БАКМ01-01.01.cdw

Опора БАКМ/Чертежи/Лист 20 _ БАКМ01-01.24.cdw

Опора БАКМ/Чертежи/Опора БАКМ 890 _ БАКМ01-01.00.spw

Опора БАКМ/Чертежи/Кронштейн маслобака Сборочный чертеж _ БАКМ01-04.00 СБ.cdw

Опора БАКМ/Чертежи/Ребро _ БАКМ01-01.28.cdw

Опора БАКМ/Лист 22.m3d

Опора БАКМ/Труба D274.m3d

Опора БАКМ/Лист 7.m3d

Опора БАКМ/Лист 14.m3d

Опора БАКМ/Труба D125.m3d

Опора БАКМ/Лист 10.m3d

Опора БАКМ/Кронштейн маслобака/

Опора БАКМ/Кронштейн маслобака/Подкос.m3d

Опора БАКМ/Кронштейн маслобака/Кронштейн маслобака.a3d

Опора БАКМ/Кронштейн маслобака/Полоса.m3d

Опора БАКМ/Кронштейн маслобака/Петля.m3d

Опора БАКМ/Кронштейн маслобака/Уголок.m3d

Опора БАКМ/Кронштейн маслобака/Уголок правый.m3d

Опора БАКМ/Лист 17.m3d

Опора БАКМ/Планка.m3d

Опора БАКМ/Лист 9.m3d

Опора БАКМ/Труба D240.m3d

Опора БАКМ/Труба D85.m3d

Опора БАКМ/Втулка _ БАКМ01-00.01.m3d
