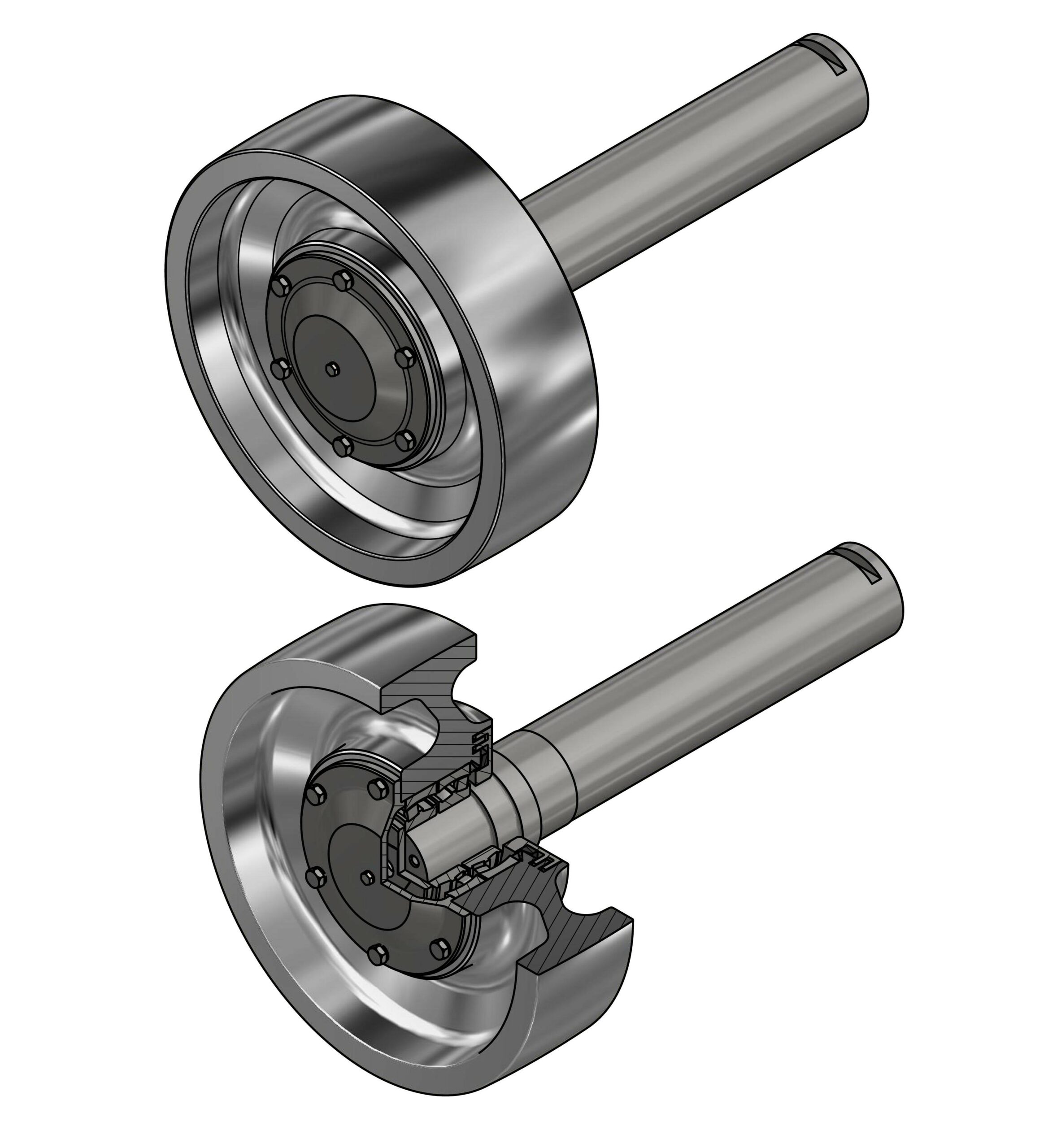

Опорный ролик кольцевого охладителя. Выполняет опорную функцию. Не приводной.
Диаметр ролика – 500 мм.
Ширина рабочей поверхности 140 мм.
В конструкции предусматривается установка подшипников SKF 22220.
Общая длина конструкции в сборе (с осью) – 770 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Опорный ролик (в сборе)
Опорный ролик (в сборе)
0
66
880
1
0
100
Сообщить о проблеме
Автор
kir7779
Дата
23.03.2017
Язык
Русский
Состав
3D сборка, модели всех деталей
Софт
Autodesk Inventor 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
Болт М12.ipt
-
Кольцо лабиринтное.ipt
-
Кольцо распорное.ipt
-
Крышка.ipt
-
Манжета.ipt
-
Опорный ролик.iam
-
Ось.ipt
-
Переходник.ipt
-
Планка стопорная.ipt
-
Пробка М10х1.ipt
-
Прокладка.ipt
-
Прокладка 2.ipt
-
Ролик.ipt
-
Шайба упорная.ipt
