Опоры шасси галтовочного барабана

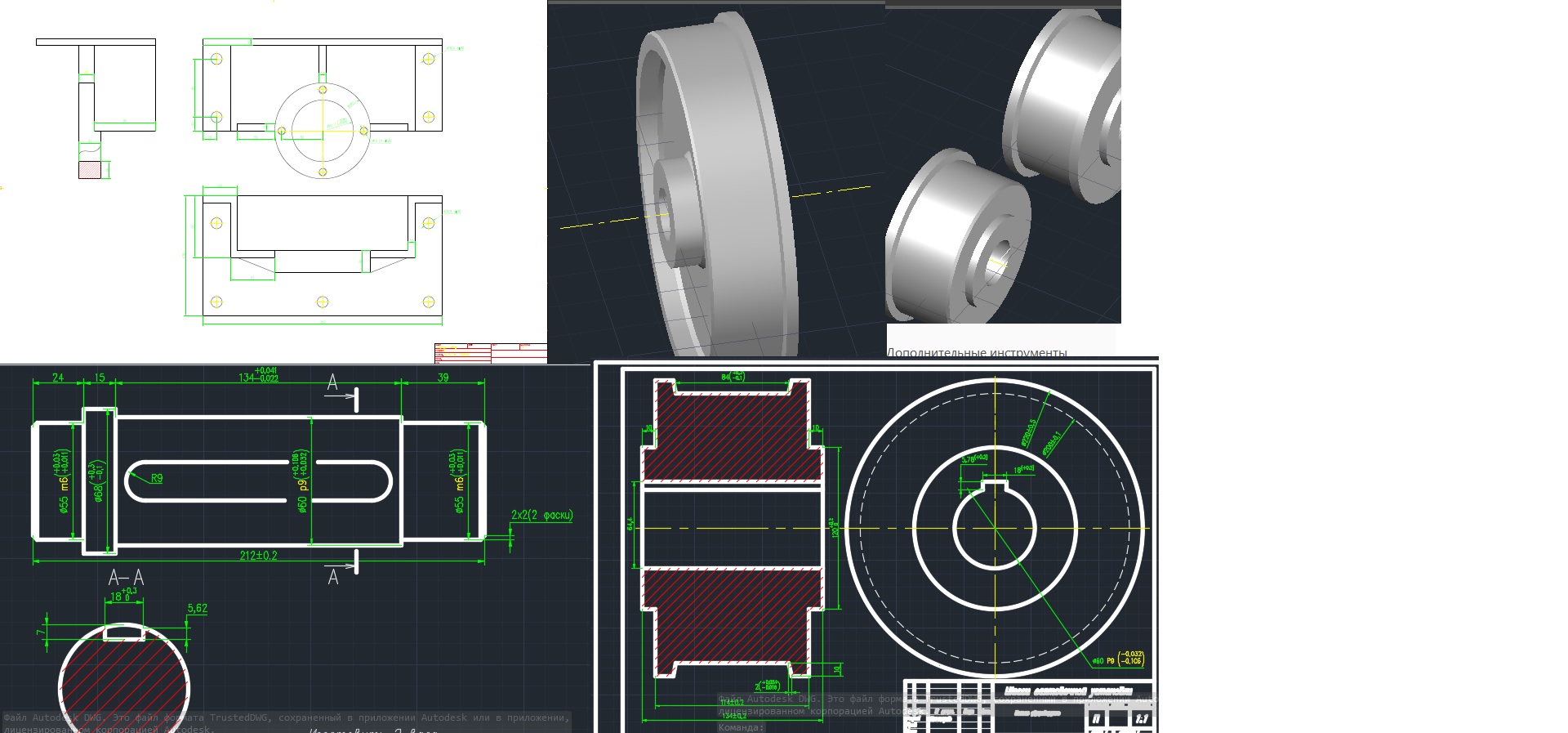

Галтовочный барабан для обработки отливок (Снятие заусенец, облоя, черновая палировка) общей снаряженной массой вместе с опорами и шасси 10 тонн. Шасси проектируется для движения по трехрельсовуму пути в шумоизоляционную камеру и обратно. Платформа имеет девять опор, на двух из которых расположены ведущие колеса, на остальных - ведомые. Бункер для заготовок вмещает до трех тонн изделий вместе с галтовочным материалом (конусы). На чертежах представлены корпуса нижней части ведомых и ведущих опор, упорные колеса для передвижения по рельсовому пути, втулки, валы и т.д.

Состав: Общий вид, 3D модели, сборочный чертеж со встроенной спецификацией, деталировка(корпус, вал, опора, втулка, колесо упорное). Язык документа

Софт: AutoCAD 2016

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Опоры шасси галтовочного барабана

Новая папка\Вал210.dwg
Новая папка\Вал211.dwg
Новая папка\Втулка удержания 210 подшипника.dwg
Новая папка\Втулка удержания 211 подшипника.dwg
Новая папка\Колесо итоговое.dwg
Новая папка\Колесо упорное —
Новая папка\Колесо упорное —
Новая папка\Колесо упорное.dwg
Новая папка\Корпус 210 AutoCAD2007.dwg
Новая папка\Корпус 210.dwg
Новая папка\Корпус 210.pdf
Новая папка\Корпус 211 AutoCAD2007.dwg
Новая папка\Корпус 211.dwg
Новая папка\Корпус 211.pdf
Новая папка\Корпус
Новая папка\Крышка210.dwg
Новая папка\Крышка211.dwg
Новая папка\Сборка.dwg
Новая папка\Сборочный AutoCAD2007.dwg
Новая папка\Сборочный.dwg
Новая папка\Сборочный.pdf
Новая папка
