Осевой компрессор воздушный стационарный; 82кг/сек; 0,48 Мпа; n=5100 об/мин

СПбГПУ "Политех"
Кафедра компрессорной, вакуумной и холодильной техники
Турбокомпрессоры
Проектирование стационарного осевого компресора

Проектирование стационарного воздушного осевого компрессора по методу ЦКТИ на параметры:
массовый расход: = 82 кг/сек;
начальное давление: = 98,1 кПа;
n = 5100 об/мин.
начальная температура: = 303,15 К;
отношение давлений: = 4,898;

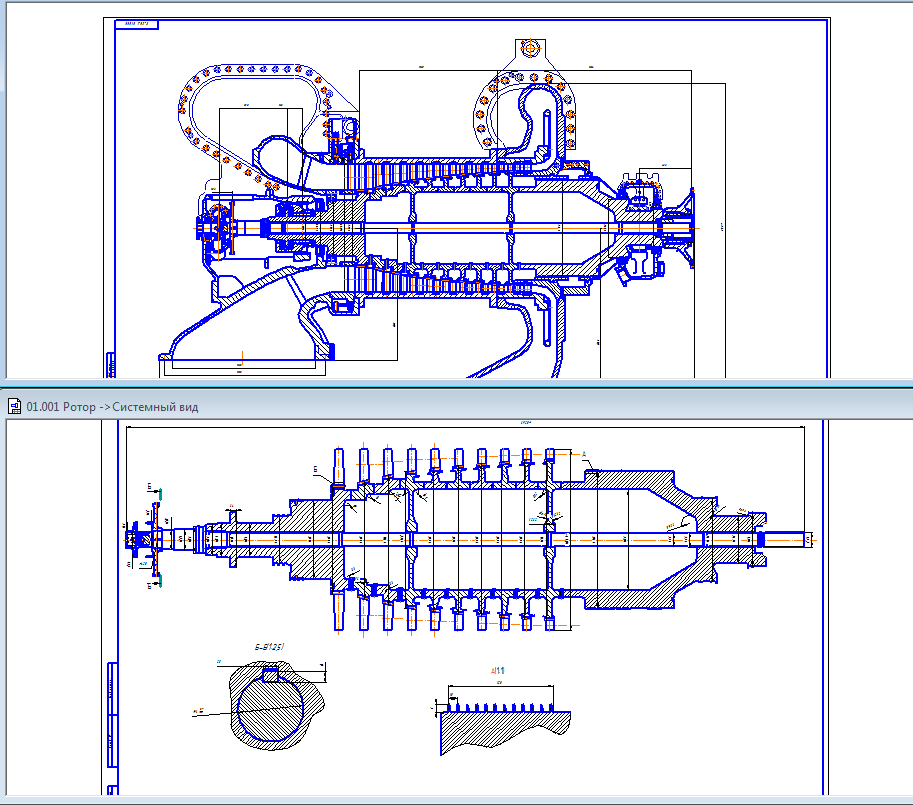

Содержит: Продольный разрез (СБ), Чертеж ротора, эскиз лопаточного аппарата, Пояснительную записку, Расчеты (Excel)

Содержание:
Техническое задание 3
1. Расчетная часть 4
1.1. Вариантный расчет лопаточного аппарата 4
1.2 Газодинамический расчет оптимального варианта проточной части компрессора 13
1.2.1. Первый поступенчатый расчет 13
1.2.2 Выполнение эскиза лопаточного аппарата 22
1.2.3. Второй поступенчатый расчет 26
1.2.4. Определение статических давлений и статических температур в ЛА 29
1.2.5 Проектирование всасывающей камеры 37
1.2.6 Проектирование выходного диффузора 39
1.2.7 Проектирование концевых уплотнений 41
1.3 Прочностной расчет компрессора 43
1.3.1. Расчет осевого усилия, действующего на роторе компрессора 43
1.3.2 Расчет подшипников на удельное давление 44
1.3.3 Оценка прочности барабана ротора 46
1.3.4 Расчет критического числа оборотов ротора 47
2. Описание конструкции 50
ЛИТЕРАТУРА 53

Состав: Продольный разрез (СБ), Чертеж ротора, эскиз лопаточного аппарата, ПЗ, Расчеты (Excel) Язык документа

Софт: КОМПАС-3D 13sp2

Файлы:

Каталог / Машиностроение и механика / Осевой компрессор воздушный стационарный; 82кг/сек; 0,48 Мпа; n=5100 об/мин

Осевой компрессор К-50/
Осевой компрессор К-50/000_А1.cdw
Осевой компрессор К-50/001_Осевик.xlsx
Осевой компрессор К-50/01.001 Ротор.cdw
Осевой компрессор К-50/02_Эскиз лопточного аппарата.cdw
Осевой компрессор К-50/04_ПЗ осевик.docx
