Кемеровский профессионально-технический колледж
Кафедра автомобилестроения
Чертеж по дисциплине "Техническое обслуживание и ремонт автомобильного транспорта"

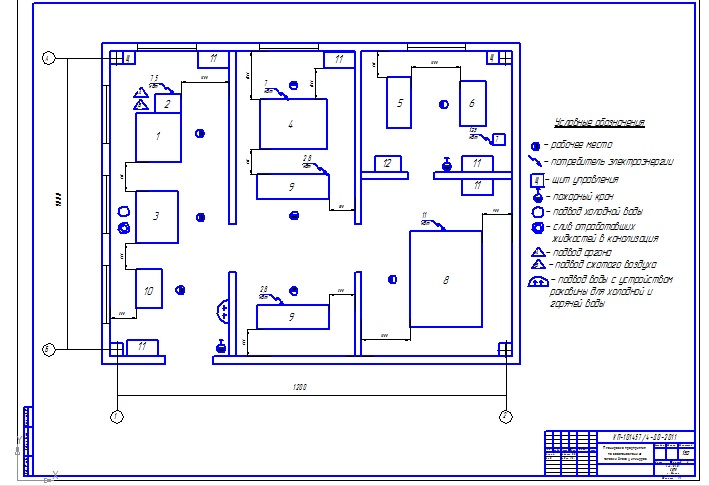

На тему: "Планировка предприятия по восстановлению головки блока цилиндров"
Кемерово 2014
Головка цилиндров отлита из алюминиего (литейного) сплава ГОСТ 1583-93, имеет камеры сгорания клиновидной формы. Запрессованные седла и направляющие втулки клапанов. Седла клапанов изготавливаются из серого чугуна ГОСТ 1412-85. Чтобы обеспечить высокую прочность при воздействии ударных нагрузок. Рабочие фаски седел обрабатываются после запрессовки в сборе с головкой цилиндров. Чтобы обеспечить точную соосность фасок с отверстиями направляющих втулок клапанов.
Направляющие втулки клапанов также изготавливаются из чугуна и запрессовываются в головку цилиндров с натягом. На наружной поверхности направляющих втулок имеется проточка. Куда вставляется стопорное кольцо. Оно обеспечивает точность положения втулок при запрессовке их в головку цилиндров и предохраняет втулки от возможного выпадения. Отверстия во ввтулках обрабатываются после запрессовки их в головку цилиндров. Это обеспечивает узкий допуск на диаметр отверстия и точность его расположения по отношению к рабочим фаскам седла и клапана. В отверстиях направляющих втулок имеются спиральные канавки для смазки. У втулок впускных клапанов канавки нарезаны до половины длины отверстия, а у втулок выпускных клапанов - на всей длине отверстия.
Сверху на напраляющие втулки надеваются маслоотражательные колпачки из тепломаслостойкой резины со стальным арматурным кольцом. Колпачки охватывают стержень клапана и служат для уменьшения проникновения масла в камеру сгорания через зазоры между направляющей втулкой и стержнем клапана.
