Пневмозажим

Пневмозажим детали для сверления отверстий

Технические характеристики:
1. Давление воздуха в магистрали 0,4 МПа;
2. Усилие на штоке 320 кгс;
3. Усилие прижима 230 кгс;
4. Ход штока 100 мм;
5. Размер детали: длина до 780 мм и ширина до 215 мм.

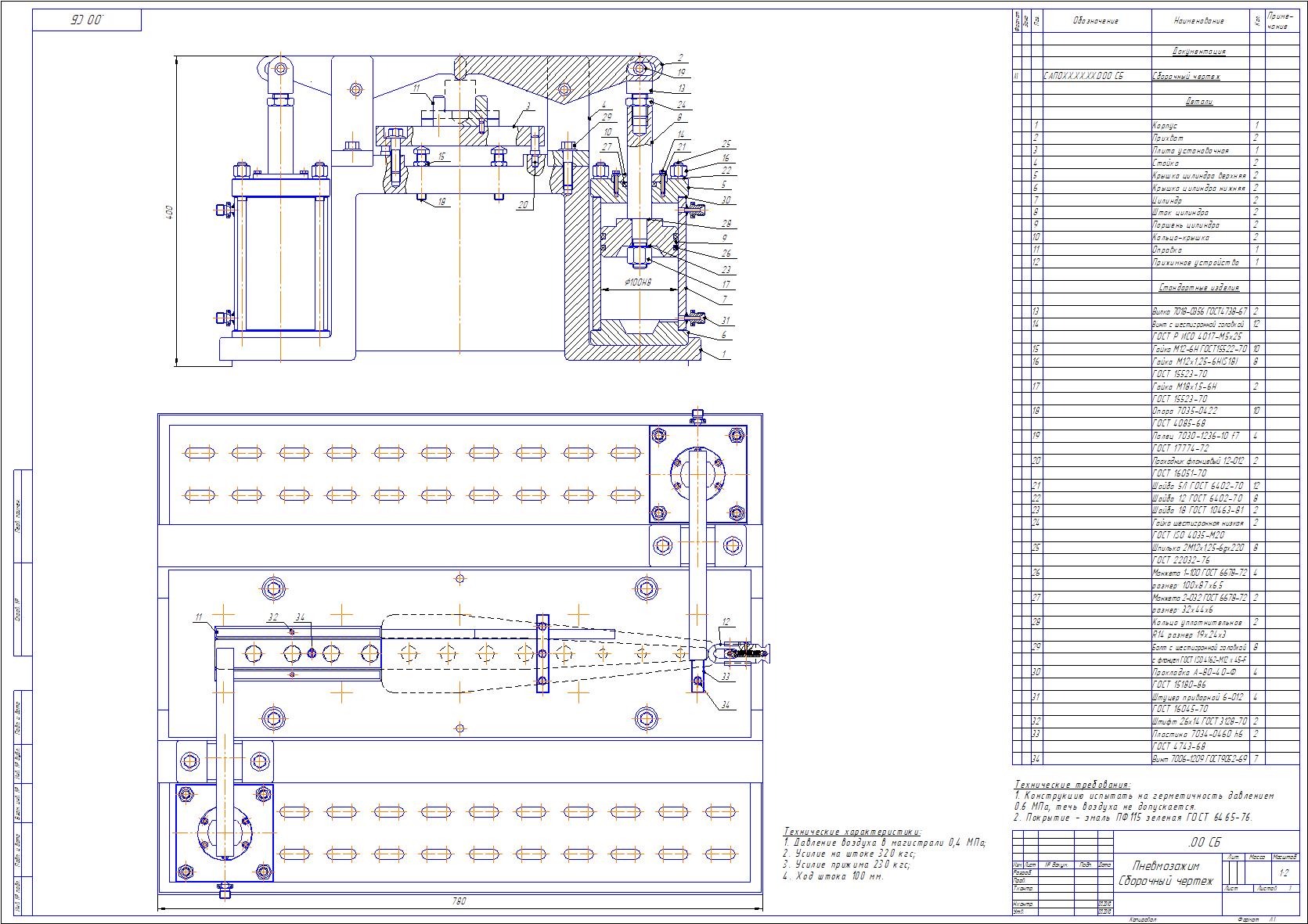

Состав: Сборочный чертеж Язык документа

Софт: КОМПАС-3D 17.1

Файлы:
Пневмозажим.cdw
