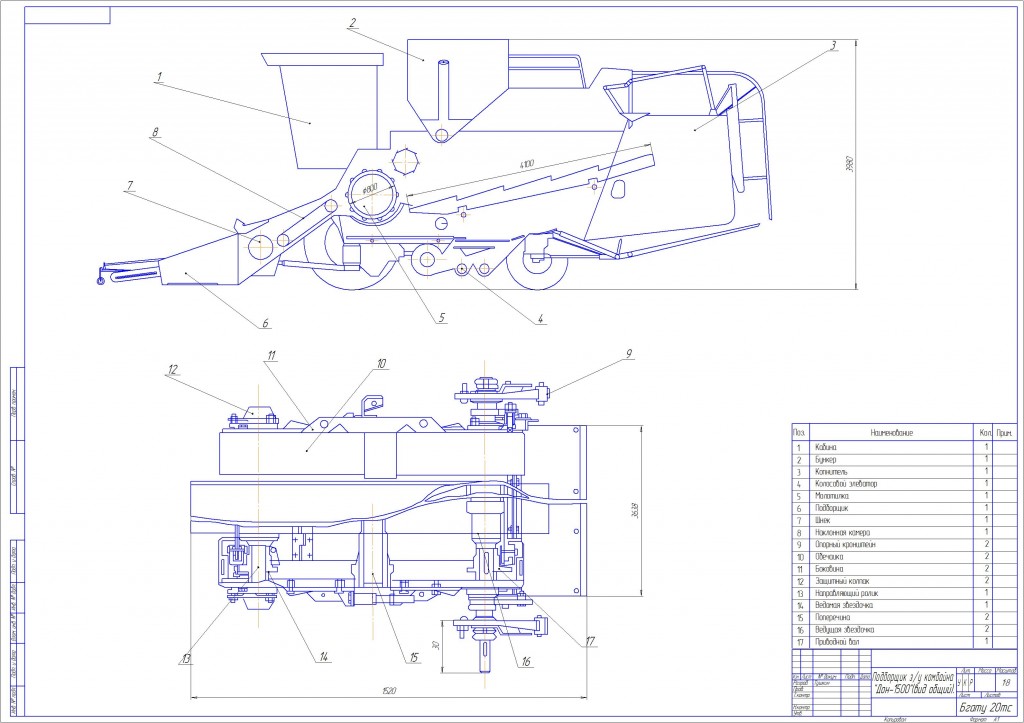

Подборщик зерноуборочного комбайна «Дон-1500»

Белорусский Государственный Аграрный Технический Университет
Факультет «Технический сервис в АПК»
Кафедра «Ремонт машин»
Дипломный проект на тему: Разработка технологии ремонта подборщика зерноуборочных комбайнов «Дон-1500» в ОАО «Верхнедвинский райагросервис».
Минск 2008

На основании выполненных проектных решений, связанных с совершенствованием ремонта подборщиков зерноуборочных комбайнов Дон-1500 можно сделать следующие выводы:
1. Для организации ремонта вала подборщика в условиях райагросервиса не достаёт обновлённой ремонтной документации, разработанной изготовителем машин. Типовая технология текущего ремонта также на протяжении последних десяти лет не обновлялась, что затрудняет в настоящее время ремонт сложной зерноуборочной техники.
2. Анализ конструкции, условий работы и ремонтной технологичности позволил выявить характерные неисправности валов комбайна Дон-1500 и определённую последовательность их устранения в условиях ремонтной мастерской .
3. Разработан ремонтный чертёж вала подборщика с указанными дефектами (лист N3).
5. Представлена конструкторская разработка, включающая общий вид стенда по ремонту вала подборщика ( лист N6, 7), деталировка (лист N8).
6. Разработана рациональная технологическая схема разборки подборщика зерноуборочного комбайна Дон – 1500 (лист №10).
7. Проанализировано состояние безопасности труда в ОАО «Верхнедвинский агросервис». Сделан расчёт последствий взрыва ГСМ (лист N9).
8. Из расчёта технико – экономических показателей можно сделать вывод, что вал подборщика выгоднее восстанавливать нежели закупать новый.

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация, Технологическая схема, ПЗ Язык документа
