Arduino Uno Rev3 схема электрическая принципиальная

Arduino Uno Rev3 схема электрическая принципиальная

176

15961

235

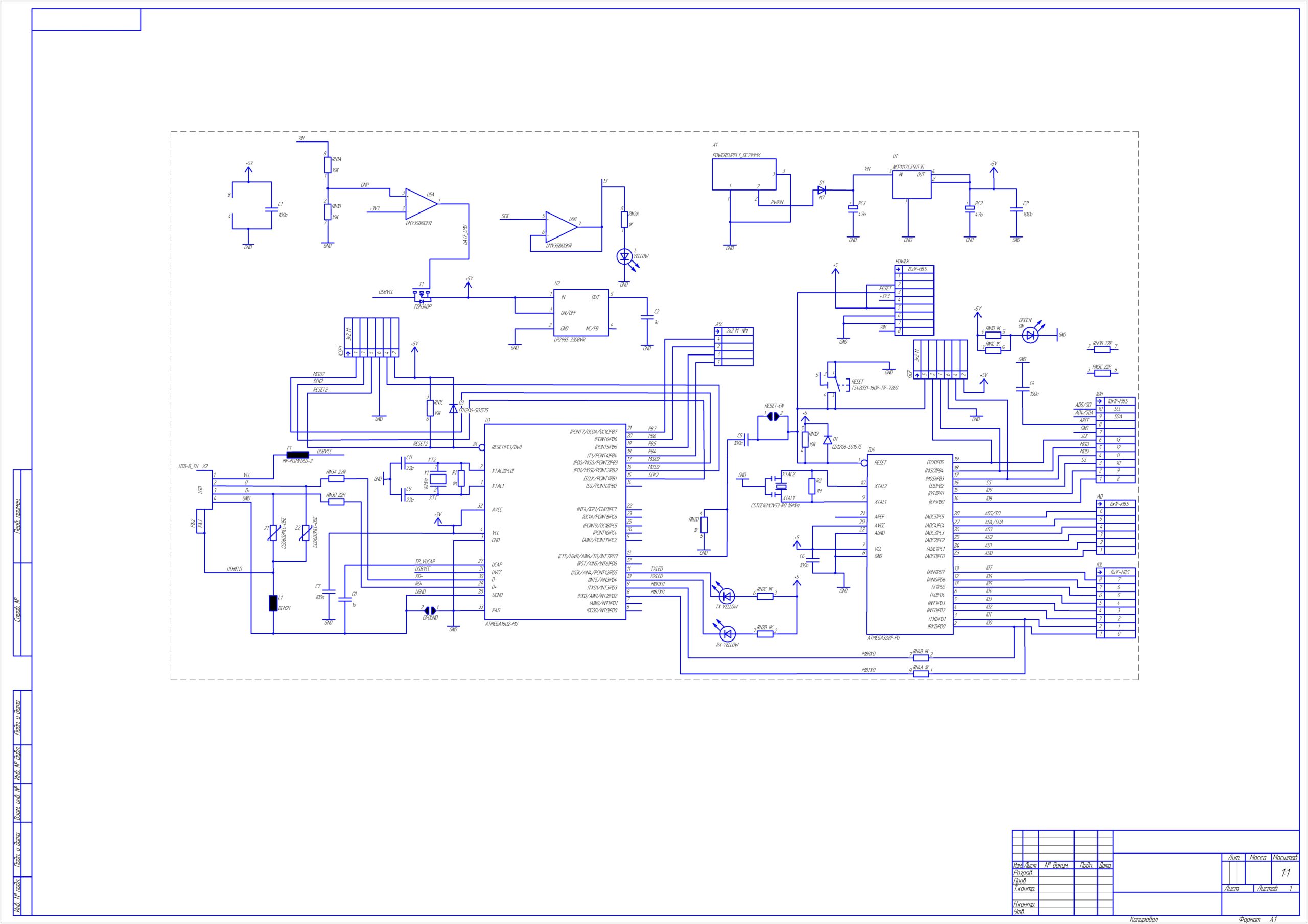

На чертеже представлена схема электрическая принципиальная Arduino Uno Rev3, сделанная по схеме из даташита на данную платформу

Arduino

Автор

Вадим

Дата

09.05.2016

Язык

Русский

Состав

Схема электрическая принципиальная

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
