Автомобильный цифровой тахометр

Самарский государственный аэрокосмический университет им. С.П.Королева
Кафедра конструирования и технологии электронных систем и устройств
Курсовой проект по дисциплине «Основы проектирования радиоэлектронных средств»
На тему: «Цифровой автомобильный тахометр»
Самара, 2015

В данной работе спроектирована модель бортового тахометра, используемого в автомобиле для измерения частоты вращения коленчатого вала, с учетом характерных для автомобильных РЭС условий эксплуатации. Рассмотрены модели конструкции, выбрана оптимальная модель, для которой разработана печатная плата, корпус, виды крепежа и сборка изделия. Разработан пакет конструкторской документации на изделие.
При проектировании любой радиоэлектронной аппаратуры (РЭА) исходными данными для конструирования являются: техническое задание (ТЗ), схема электрическая принципиальная и конструкторские аналоги, являющиеся изделиями такого же функционального назначения, что и разрабатываемое изделие. В качестве ограничений обычно выступают условия эксплуатации.
Анализируя ТЗ, можно сделать вывод, что разрабатываемый индикатор предназначен для эксплуатации в условиях c переменной влажностью и резкой сменой температуры окружающей среды. Его питание осуществляется от источников бортового питания автомобиля, а индикация располагается на лицевой панели и является информативной. Изделие должно сохранять свою работоспособность при воздействии указанных в ТЗ вибраций и ударных нагрузок и выполнять свои функции в течение, в среднем, четырех лет.
Тахометр собран в корпусе прямоугольной формы, имеет специальные отверстия для крепления его в автомобиле.
Прибор должен отвечать требованиям эстетики и эргономики.

Содержание пояснительной записки к проекту:
ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ
ВВЕДЕНИЕ
1 КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ
1.1 Анали технического задания
1.2 Анализ элементной базы
1.3 Анализ принципиальной схемы
1.4 Поверочный электрический расчет
2 ОБОСНОВАНИЕ ВНУТРЕННЕЙ И ВНЕШНЕЙ КОМПАНОВКИ
3 РАСЧЕТ НАДЕЖНОСТИ
4 РАСЧЕТ ЭЛЕМЕНТОВ ПЕЧАТНОГО МОНТАЖА
4.1 Расчет по постоянному току
4.2 Конструктивно-технологический расчет
5 РАСЧЕТ ТЕПЛОВОГО РЕЖИМА
5.1 Определение температуры корпуса
5.2 Определение среднеповерхностной температуры нагретой зоны
6 РАСЧЕТ УРОВНЯ УНИФИКАЦИИ
7 ОПИСАНИЕ КОНСТРУКЦИИ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

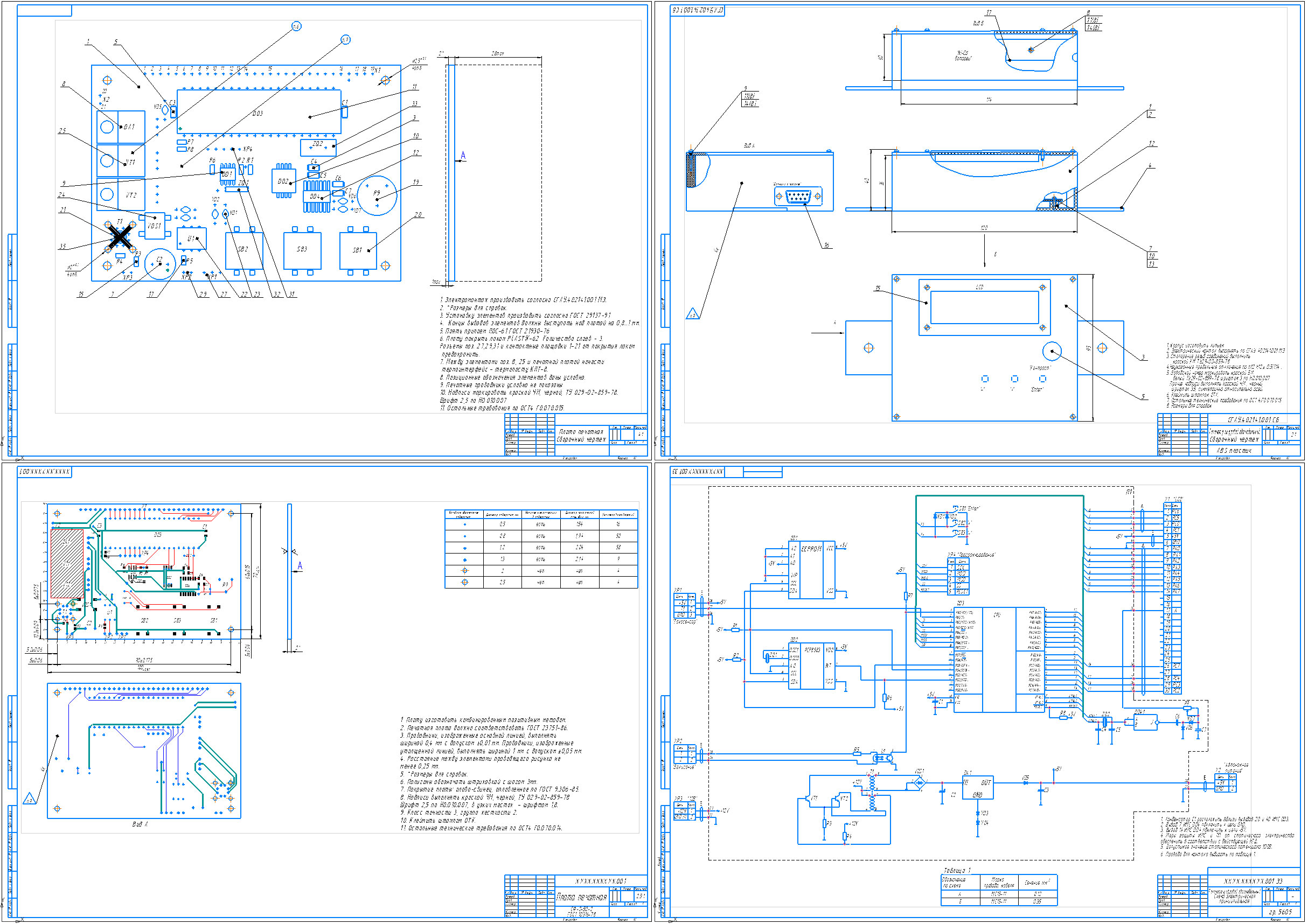

Состав: Тахометр автомобильный цифровой (СБ), спецификация на сборочный чертеж тахометра, сборочный чертеж печатной платы изделия (СБ), спецификация на сборочный чертеж платы, схема электрическая структурная (Э1), схема электрическая принципиальная (Э3) с перечнем элементов, схема электромонтажная (МЭ), чертеж печатной платы тахометра, проект печатной платы - файл трассировки, эл. схема, библиотека УГО и посадочных мест (Altium Designer 10), пояснительная записка (ПЗ), изображение трассировки платы (JPEG) Язык документа

Софт: КОМПАС-3D 15,1 +Altium Designer 10

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Автомобильный цифровой тахометр

Разработка автомобильного цифрового тахометра/
Разработка автомобильного цифрового тахометра/Перечень элементов.spw
Разработка автомобильного цифрового тахометра/Плата печатная сборочный чертеж.cdw
Разработка автомобильного цифрового тахометра/Плата печатная.cdw
Разработка автомобильного цифрового тахометра/Пояснительная записка.doc
Разработка автомобильного цифрового тахометра/Проект печатной платы/
Разработка автомобильного цифрового тахометра/Проект печатной платы/Корпуса.PcbLib
Разработка автомобильного цифрового тахометра/Проект печатной платы/Плата.PcbDoc
Разработка автомобильного цифрового тахометра/Проект печатной платы/Плата.PcbDoc.htm
Разработка автомобильного цифрового тахометра/Проект печатной платы/схема.SchDoc
Разработка автомобильного цифрового тахометра/Проект печатной платы/Тахограф.PrjPcb
Разработка автомобильного цифрового тахометра/Проект печатной платы/Тахограф.PrjPcbStructure
Разработка автомобильного цифрового тахометра/Проект печатной платы/УГО.SchLib
Разработка автомобильного цифрового тахометра/Сборочный чертеж автомобильного тахометра.cdw
Разработка автомобильного цифрового тахометра/Спецификация к изделию.spw
Разработка автомобильного цифрового тахометра/Спецификация к сборочному чертежу платы.spw
Разработка автомобильного цифрового тахометра/Схема электрическая принципиальная.cdw
Разработка автомобильного цифрового тахометра/Схема электрическая структурная.cdw
Разработка автомобильного цифрового тахометра/Схема электромонтажная.cdw
Разработка автомобильного цифрового тахометра/Трассировка печатной платы.jpg
