Детекторный приёмник диапазона 300-1800 м

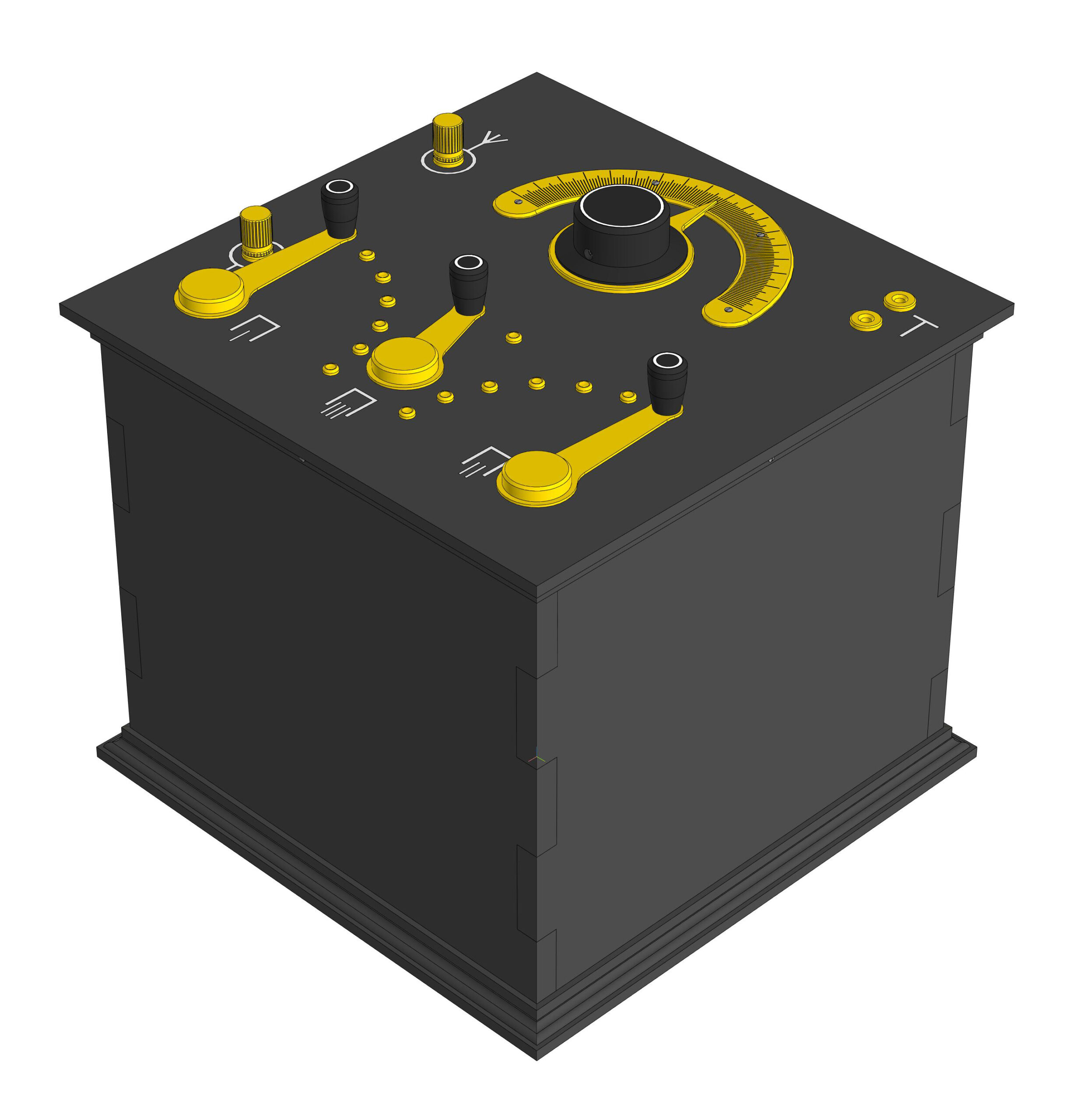

Детекторный приёмник диапазона 300-1800 м был опубликован в журнале "Радио всем" №4 за 1927 год. Мною переработан и дополнен (дизайн корпуса, катушка самоиндукции - деревянная, вариометр - деревянный, переключатели диапазонов). Провода в контурах и навесном монтаже - медные эмалированные - 0,75 - 1,0 мм, диод - Д-2, конденсатор 1500 пф - керамический. Габаритные размеры: высота - 238 мм, ширина - 250 мм, длина - 250 мм. Масса - 2,87 кг.

Состав: 3D сборка

Софт: КОМПАС-3D 20
