Кронштейн для ТВ Kromax DIX-18

Кронштейн для телевизора.
Для телевизоров с диагональю 22"-65"
Наклон вверх/вниз - 15 градусов
Расстояние от стены 66-605 мм
Крепление VESA (100х100,200х200)

3D Модели VESA 100х100 VESA 200х200 Кронштейн для монитора кронштейн для телевизора

Автор

Ди Ма

Дата

05.02.2026

Язык

Русский

Состав

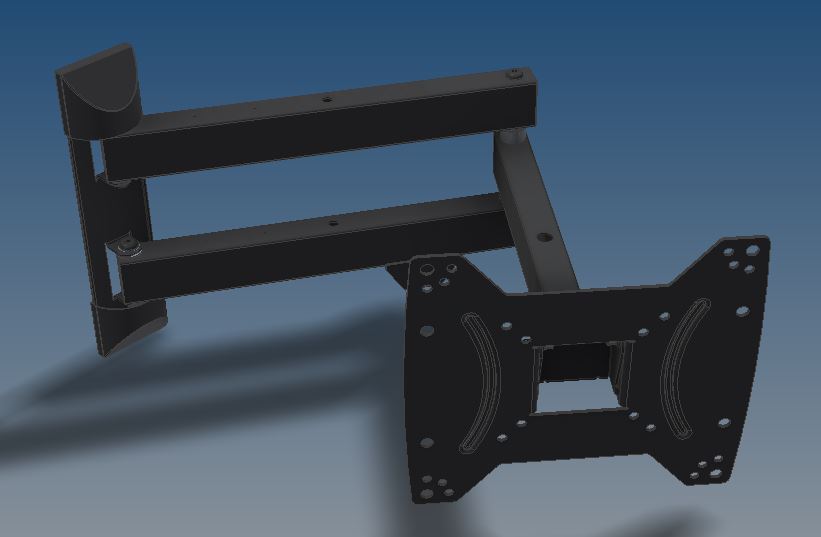

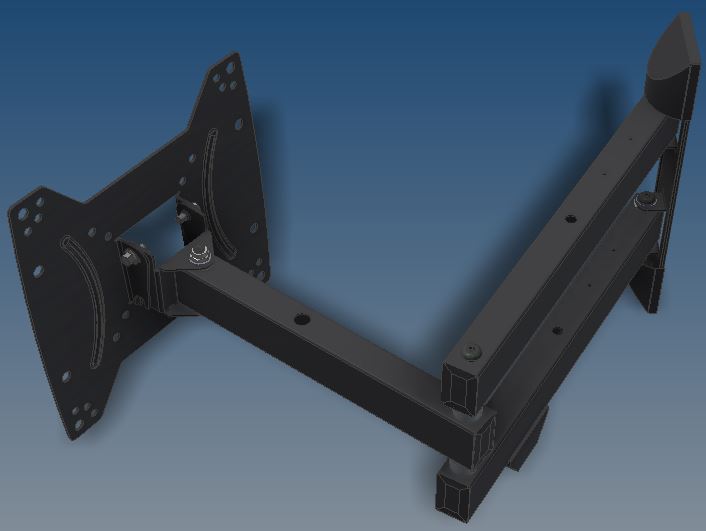

3Д сборка состоит из рычагов, крепёжных изделий, кронштейна монитора, держателя проводов и декоративных накладок. Крепление монитора/телевизора - VESA 100х100, 200х200. Для больших расстояний крепёжных отверстий применяются удлиняющие планки (не прорисованы). Спроектировано в Inventor 2016 (с привязками). Так же есть файл сборки в формате *.stp.

Софт

Inventor 2016 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- (Эскиз).ipt
- 1 Монтажная пластина.ipt
- 2 КРонштейн наклона-поворота.ipt
- 3 Кронштейн крепления на стену.ipt
- 4 Труба.ipt
- 5 Заглушка трубы.ipt
- 6 Труба.ipt
- 7 Шайба.ipt
- 8 Бонка.ipt
- 9 Шайба.ipt
- 10 Накладка кронштейна настенного.ipt
- 11 Держатель проводов.ipt
- Hama H-118101 (Эскиз).ipt
- ISO 7380-1 - M4 x 12.ipt
- ISO 7380-1 - M8 x 60.ipt
- ISO 10511 - M8.ipt
- packngo.log
- Болт M6-6g×12-F ГОСТ Р 50274-92.ipt
- Кронштейн для ТВ Kromax DIX-18 (22-65').stp
- Кронштейн для ТВ Kromax DIX-18 (50').iam
- Кронштейн для ТВ Kromax DIX-18 (50').ipj
- Кронштейн для ТВ Kromax DIX-18 (50').ipj.old
- Шайба 4 ГОСТ 11371-78.ipt
- Шайба 8 ГОСТ 11371-78.ipt
