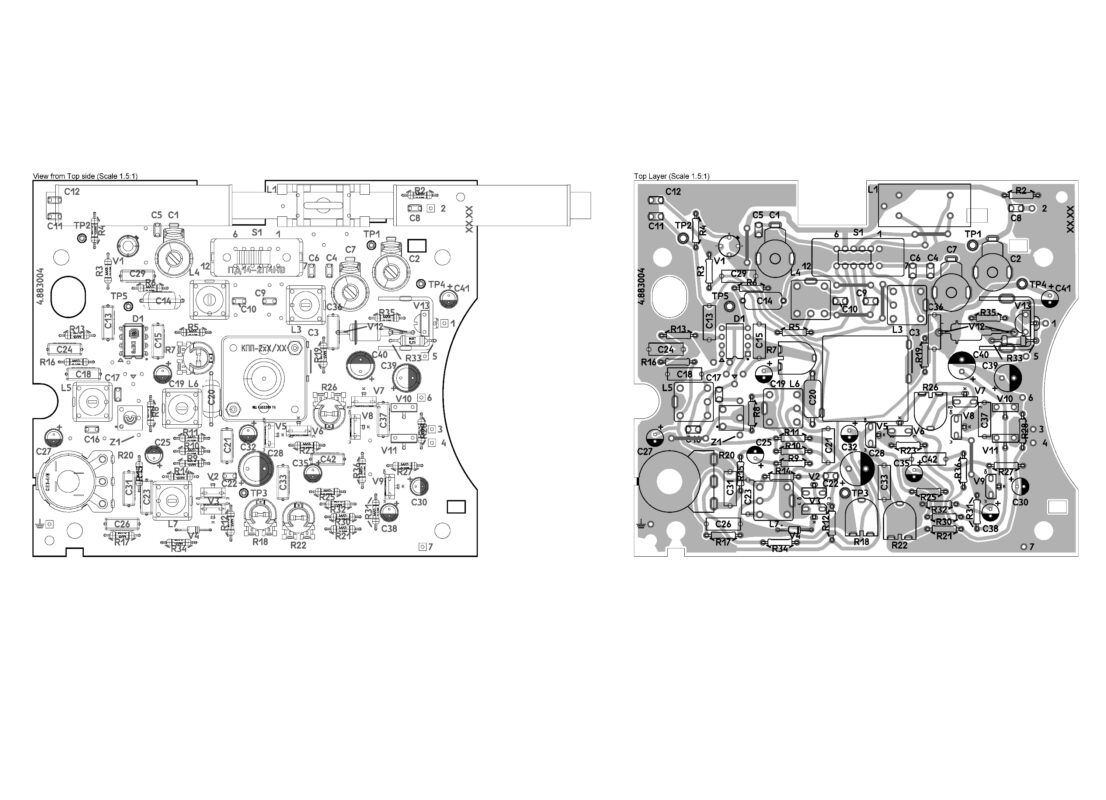

Плата печатная 4.883004 радиоприемника Альпинист-321

Общие сведения
Обозначение: 4.883004
Изделие: Радиоприёмник портативный «Альпинист-321» (с 1987 года — «Альпинист РП-321»)
Изготовитель: Воронежское производственное объединение «Полюс»
Год начала выпуска: I квартал 1986 г.
Класс сложности: 3-я группа по ГОСТ 5651–82
Нормативный документ: ТУ 2021.001 ТУ

Назначение платы
Печатная плата 4.883004 — плата приёмника, на которой размещены все функциональные тракты: от входных цепей магнитной антенны до оконечного усилителя низкой частоты. Конструкция не предусматривает отдельного модуля УКВ — приёмник работает только с амплитудной модуляцией в двух диапазонах.

Технические характеристики приёмника
Диапазон ДВ 148,5–283,5 кГц (2027–1050 м)
Диапазон СВ 526,5–1606,5 кГц (571,4–186,7 м)
Промежуточная частота 465 кГц
Чувствительность (ДВ) 1,5 мВ/м
Чувствительность (СВ) 0,7 мВ/м
Избирательность при расстройке ±9 кГц не менее 30 дБ
Полоса воспроизводимых частот 200–3550 Гц
Номинальная выходная мощность 0,5 Вт
Максимальная выходная мощность 0,8 Вт
Питание 6 В (4 × А-343) или сеть 220 В через БП-А1
Габариты приёмника 230 × 56 × 142 мм
Масса (без БП и батарей) 0,85 кг

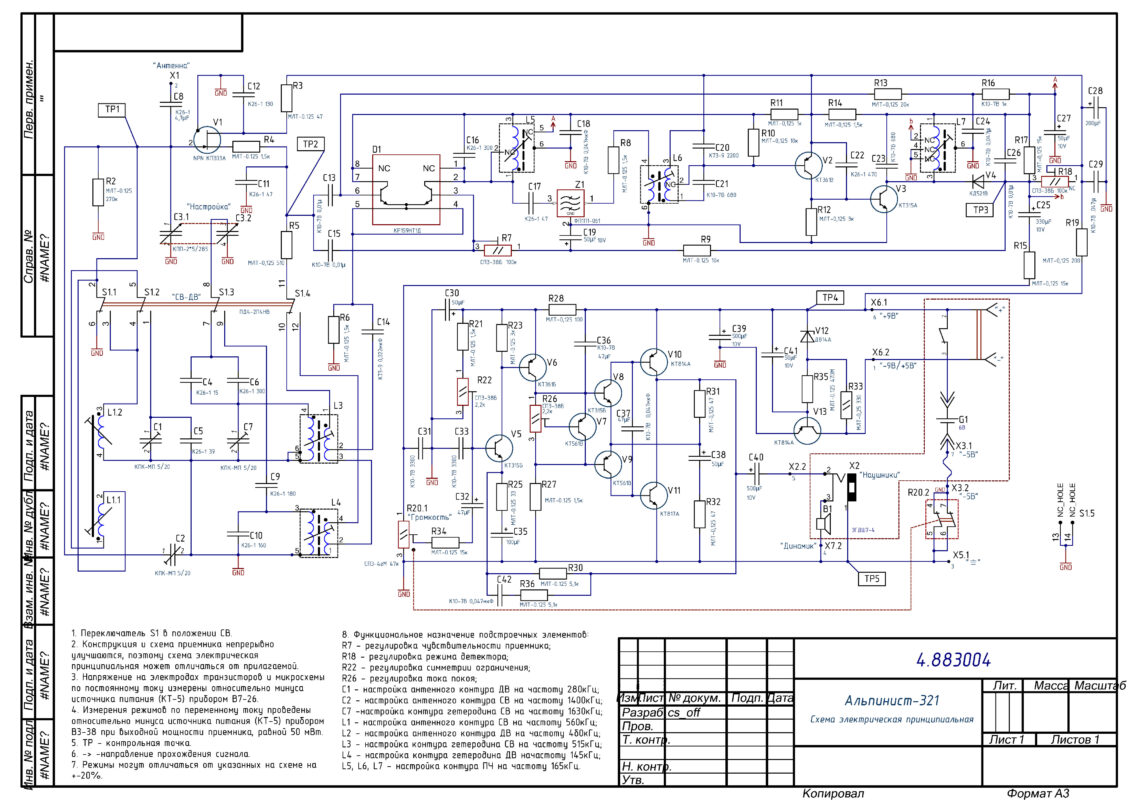

Архитектура и схемотехника
Приёмник построен по супергетеродинной схеме. Весь тракт размещён на одной плате. Структурно схема делится на следующие узлы:
Входная цепь и УРЧ — на малошумящем полевом транзисторе. Обеспечивает высокую чувствительность, особенно в диапазоне СВ.
Преобразователь частоты — на транзисторной сборке КР159НТ1Д. Эта микросхема выполняет функции смесителя и гетеродина, что упрощает схему и повышает стабильность по сравнению с дискретным вариантом на отдельных транзисторах.
Тракт ПЧ (465 кГц) — двухкаскадный, на биполярных транзисторах. Избирательность обеспечивается контурами ПЧ; суммарная избирательность не хуже 30 дБ при расстройке
±9 кГц.
Детектор АМ — диодный.
Усилитель низкой частоты — многокаскадный, на биполярных транзисторах с двухтактным выходным каскадом.
Оконечный каскад УНЧ — на транзисторах КТ814 (или аналогах), обеспечивает номинальную мощность 0,5 Вт на динамическую головку сопротивлением 8 Ом.

Элементная база платы
Согласно данным разборки и паспорту изделия:
Тип компонента / Количество / масса / Назначение
Полевой транзистор (на входе) 1 шт. УРЧ
Транзисторная сборка КР159НТ1Д 1 шт. Преобразователь частоты
Транзисторы КТ201 (жёлтые) 1 шт. Каскады УПЧ / предварительный УНЧ
Транзисторы КТ315 ~1,4 г (несколько шт.) Каскады УПЧ / УНЧ
Транзисторы КТ814 (и аналоги КТ816, КТ817) 3 шт. Оконечный двухтактный УНЧ
Конденсаторы КМ (зелёные) 1,5 г Развязка, фильтры ПЧ
Конденсаторы К10-7В 3,5 г Контурные, разделительные
Резисторы МЛТ, СП3 / Смещение, делители, ООС

Конструктивные особенности

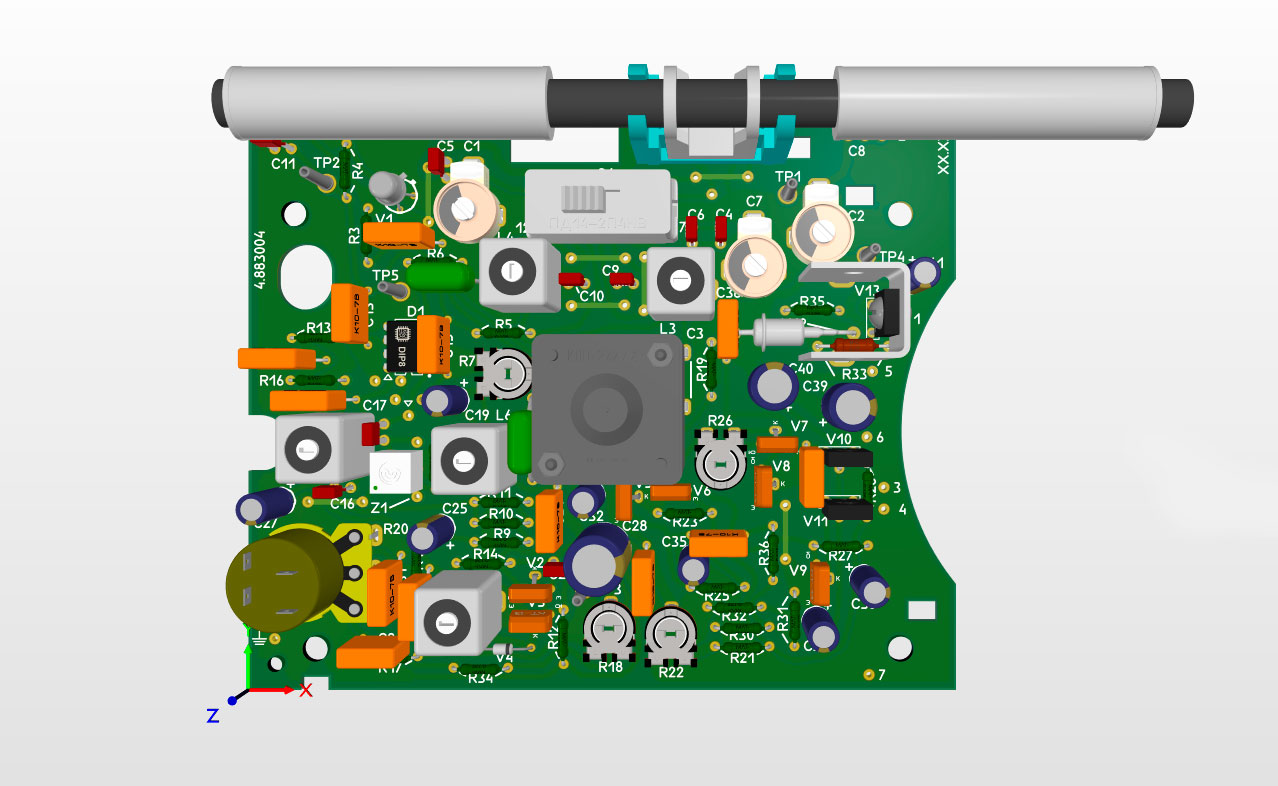

Одноплатная компоновка.
Верньерный механизм. Плата конструктивно связана с верньерным механизмом настройки. Для доступа к ряду компонентов (например, контурным конденсаторам) требуется снятие шкалы и верньера, что усложняет ремонт.
Магнитная антенна. Ферритовый стержень с катушками ДВ и СВ расположен на плате и служит внутренней антенной приёмника.
Разъёмы. На плате или в непосредственной связи с ней: гнездо внешней антенны, гнездо заземления, гнездо головных телефонов, гнездо внешнего источника питания.

Электропитание
Питание платы осуществляется от двух источников:
Автономное — 4 элемента типа А-343 (или 343) общим напряжением 6 В. Продолжительность работы от одного комплекта — около 50 часов при средней громкости.
Сетевое — через выносной блок питания БП-А1, подключаемый к сети 220 В / 50 Гц. Блок питания выдаёт 9 В на разъём приёмника; коммутация источников происходит автоматически через гнездо штекера БП.
