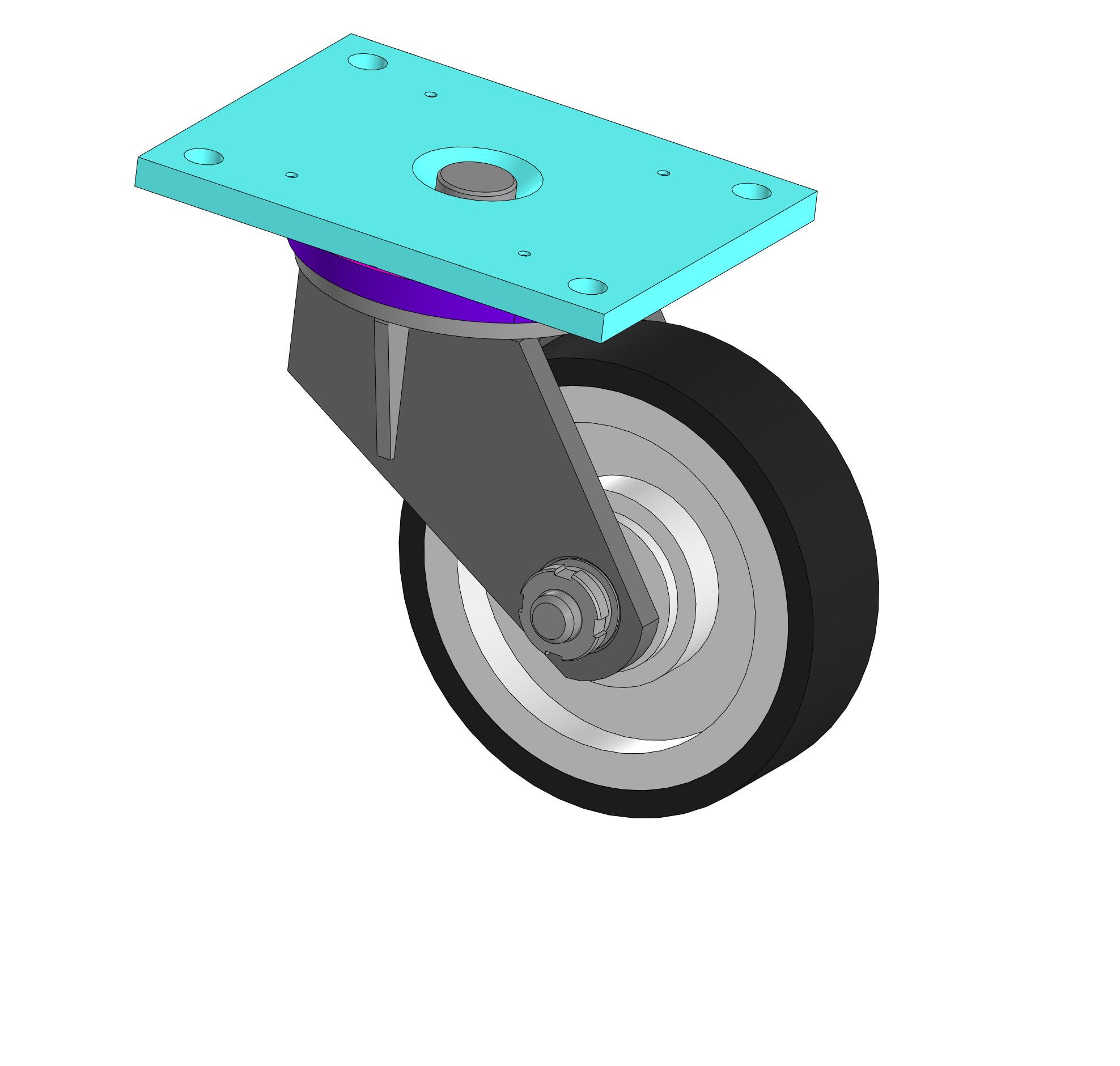

Промышленный поворотный ролик

Поворотный ролик по ГОСТу 11112-70! Диаметр D=150 мм. Данный ролик используется для тележек.

Состав: 3D Сборка,

Софт: КОМПАС-3D 18.1

Файлы:

Крышка _ Е.001.00.07.m3d

Колесо поворотное Сборочный чертеж _ Е.001.00.00 СБ.cdw

Ось _ Е.001.00.08.m3d

Колесо поворотное _ Е.001.00.00.a3d

Е.001.01.00-Основание/

Е.001.01.00-Основание/Плита _ Е.001.01.01.m3d

Е.001.01.00-Основание/Основание _ Е.001.01.00.a3d

Е.001.01.00-Основание/Ось _ Е.001.01.02.m3d

Втулка _ Е.001.00.06.m3d

Е.001.02.00-Вилка/

Е.001.02.00-Вилка/Вилка _ Е.001.02.00.a3d

Е.001.02.00-Вилка/Щека _ Е.001.02.02.m3d

Е.001.02.00-Вилка/Косынка _ Е.001.02.03.m3d

Е.001.02.00-Вилка/Шайба _ Е.001.02.01.m3d

Прокладка _ Е.001.00.10.m3d

Втулка _ Е.001.00.09.m3d

Крышка _ Е.001.00.05.m3d

Е.001.04.00-Кольцо/

Е.001.04.00-Кольцо/Кольцо _ Е.001.04.00.a3d

Е.001.04.00-Кольцо/Фланец _ Е.001.04.01.m3d

Е.001.04.00-Кольцо/Обечайка _ Е.001.04.02.m3d

Е.001.03.00-Колесо/

Е.001.03.00-Колесо/Колесо _ Е.001.03.00.a3d

Е.001.03.00-Колесо/Втулка _ Е.001.03.01.m3d

Е.001.03.00-Колесо/Резина для гумирование _ Е.001.03.02.m3d

Кольцо _ Е.001.00.11.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Ролик поворотный d100мм

Рейтинг: 20

Софт: SolidWorks 2012

Состав: 3D Сборка

732

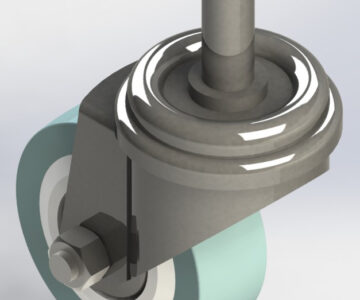

Ролик поворотный 50х18
