КОМПАС 3D 18

«Разработка трехкамерного одно агрегатного компрессионного холодильника»

Уфимский государственный университет экономики и сервиса
Кафедра машины, аппараты, приборы и технологии сервиса
Курсовая работа по дисциплине «Бытовые машины и приборы»
На тему: «Разработка трехкамерного одно агрегатного компрессионного холодильника»
Уфа 2014

В данной работе рассматривается разработка трехкамерного одно агрегатного компрессионного
холодильника.Произведена разработка конструкции и расчет основных элементов конструкции.

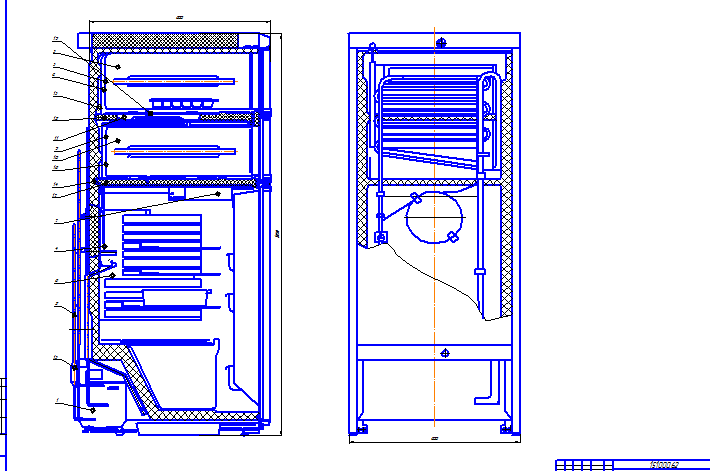

Графическая часть содержит трехкамерный одно агрегатный холодильник, общий вид трехкамерного холодильника, сборочный чертеж компрессора, деталировка полки двери, оргстекла, крепления двери и дверца морозильника.
Курсовая работа содержит 1 лист формата А1, 2 листа А3, 3 листа А4 графической части, 81 страниц пояснительной записки, содержащей 15 рисунков, 3 таблицы и 13 источников.

Бытовые холодильники предназначены для кратковременного хранения скоропортящихся пищевых продуктов, пищевых полуфабрикатов и готовых блюд в охлажденном виде, а при наличии морозильного отделения - также замороженных продуктов. Однако не менее успешно обычные бытовые холодильники используют еще и во многих медицинских учреждениях для хранения различных медикаментов и многого другого. Использование бытовых холодильников не по назначению происходит в результате малого финансирования, а также по причине незнания о существовании специальных холодильников .

Холодильники выпускаются на номинальное напряжение 127 или 220 В. Уровень звука на расстоянии 1 м от наружного контура холодильника не должен превышать 42 дБА.
На дверках низкотемпературного отделения холодильника наносится маркировка: при температуре - 6°С- *
при температуре - 12 °С - * *
при температуре - 18 °С - * * *.

В конструкторской части был разработан трехкамерный одно агрегатный компрессионный холодильник

Техническая характеристика:
Производительность получения льда: кг/сутки-5
Кол-во компрессоров-1
Объем морозильной камеры, л-60
Объем морозильной камеры (нетто), л-60
Объем холодильной камеры, л-160
Габаритные размеры: ширина-600 глубина-800 высота 1850
Масса, кг-90.

Состав: Компрессор (СБ), Трехкамерный холодильник (ВО), Деталировка (полка двери, оргстекло, крепление двери, дверце морозильника), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Бытовая техника / «Разработка трехкамерного одно агрегатного компрессионного холодильника»

dvertsa_morozilki.cdw
erwwre (2).cdw
kreplenie_dveri.cdw
orgsteklo_kompas.cdw
polka_dveri.cdw
Spetsifikatsia_1_2str_-_kopia.doc
Введение.doc
мамба.cdw
Основн.часть.doc
Содержание.doc
список литературы.doc
Титул.docx
