Сборочный чертеж объектива индустар f=100

Санкт-Петербургский Национальный исследовательский университет информационных технологий механики и оптики
кафедра КФиВИ
"Конструирование оптических приборов и систем"
Графическая работа Конструирование фотообъектива "Индустар"

В данном проекте разработана оправа для фотообъектива Индустар. Использован метод насыпной в оправах. Линзы в оправах крепятся методом завальцовки.

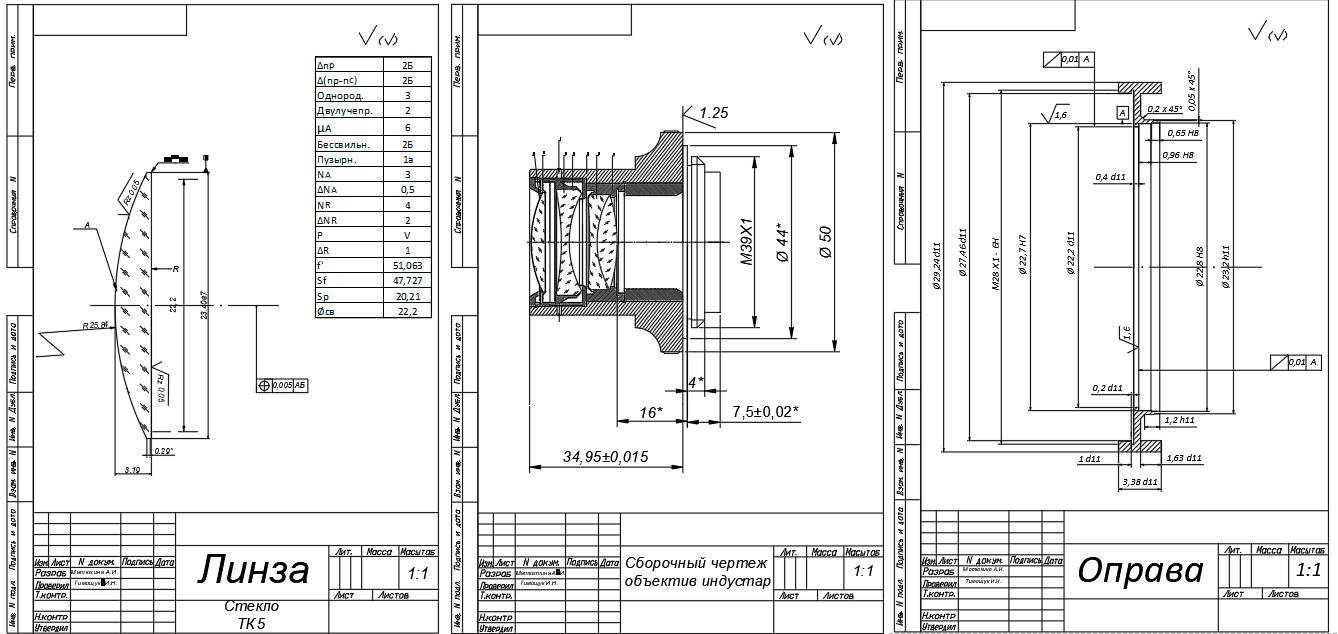

Графическая часть содержит сборочный чертеж, чертеж одной из оправ, подготовленной для завальцовки и чертеж линзы под оправу.

Технические данные
f=100
Ирисовая диафрагма отсутствует.
Ввиду достаточно жестких требований к качеству изображения при достаточно большом угловом поле целесообразно использовать для объектива насыпную в оправах конструкцию.
В конструкции предусмотрена возможность юстировки второй линзы за счёт установочного винта (выполнен согласно ГОСТ 1476-75). Резьбовое крепления объектива выполнено по ГОСТ 10332-72 для Фотоаппаратов с 35 мм фотоплёнкой. Соединение изготовлено вида M39x1.
Материал линзы стекло ТК5. Материал оправы, наиболее распространенный сплав алюминия Д16. Согласно выбранному полю допуска минимальная величина зазора составляет 36.9. Согласно расчетам при изменении температуры от -40 до 40 величина зазора составляет 35.7 мкм. Это означает, что пережатие линзы не происходит и поле допуска выбрано верно.
ПЗ нет.
