Стиральная машина предназначена для качественного и быстрого отстирывания белья при снижении времени стирки за счет ускорения растворения стирального средства и увеличения скорости проникновения раствора через белье путем многократно чередующихся намачивания и частичного отжима белья
Техническая характеристика
1. Потребляемый расход холодной воды из сети, л/мин .......................... 12
2. Потребляемый расход горячей воды из сети, л/мин ............................. 12
3. Рабочее давление воды в водопроводной сети, атм .............................. 0,7
4. Температурный режим стирки, ˚С±10˚С ........................................ 15…90
5. Количество заливаемой жидкости в стиральный бак, л ...................... 15
6. Частота возвратно-поступательных перемещений сильфона,
циклов/мин …………………………………………………………………....... 14,4
7. Ход поршня цилиндра, мм ......................................................................... 100
8. Диаметр поршня, мм ................................................................................. 80
9. Диаметр машины, мм ............................................................................... 500
10. Высота машины, мм .................................................................................. 722
11. Масса машины, кг ....................................................................................... 100
12. Режим работы машины .................................................................... ручной
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Бытовая техника -

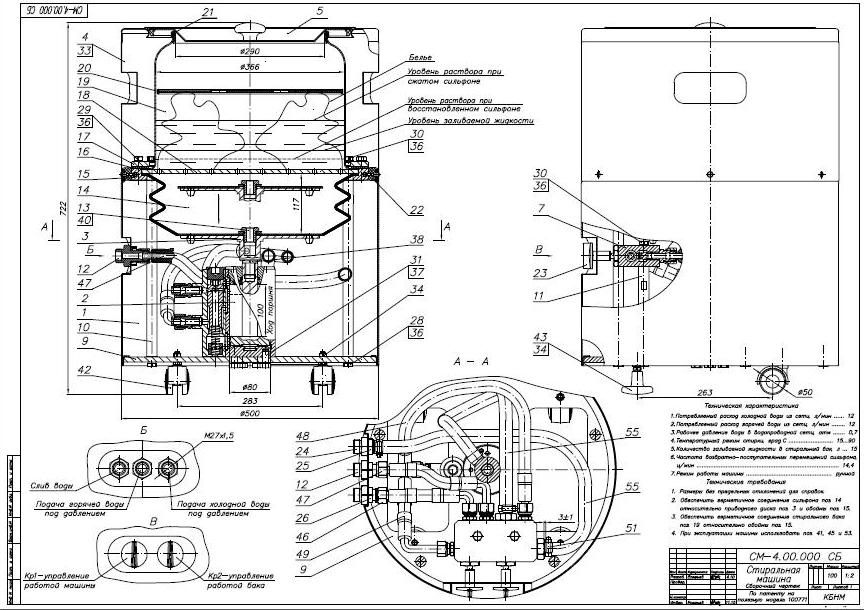

- СМ-4 Стиральная машина А
