УМЗЧ в режиме класса В с комбинированной ООС

АДМИНИСТРАЦИЯ ТАМБОВСКОЙ ОБЛАСТИ
ТАМБОВСКОЕ ОБЛАСТНОЕ ГОСУДАРСТВЕННОЕ
БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
ПРИБОРОСТРОИТЕЛЬНЫЙ КОЛЛЕДЖ

КУРСОВОЙ ПРОЕКТ

по профессиональному модулю
ПМ.01 Разработка конструкций типовых деталей и узлов РПУ и систем
Тема: УМЗЧ в режиме класса В с комбинированной ООС
2016 год

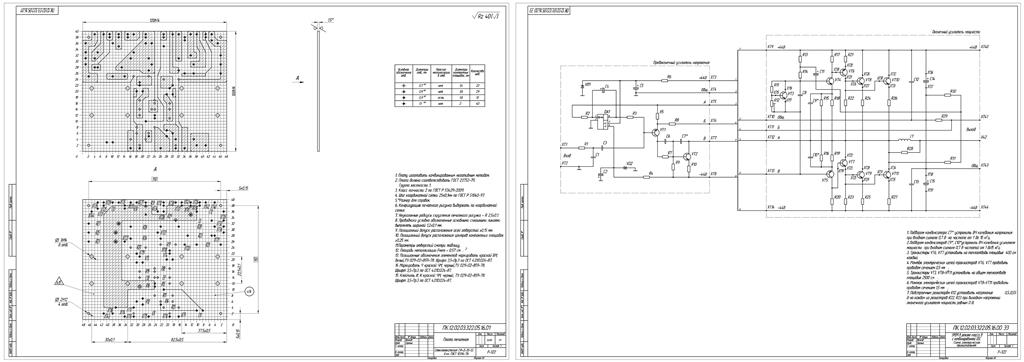

Цель курсового проекта – разработать и произвести расчет принци-пиальной электрической схемы и платы печатной УМЗЧ.
Усилитель успешно работает в ВИА на нагрузку в виде двух параллельно включенных громкоговорителей с сопротивлением 6 и 8 Ом с их суммарной мощностью 200 Вт.
УМЗЧ рассчитан на работу с предварительным усилителем. Источником сигнала может быть миницентр, компьютер, магнитола. Если эти устройства не обеспечивают необходимого выходного напряжения, то необходимо в УМЗЧ добавить дополнительный каскад усиления с регулятором громкости.

Основные технические характеристики УМЗЧ:
Номинальное входное напряжение, В 2,5
Номинальная выходная мощность, Вт, при кг = 0,1% на частоте 1 кГц
для нагрузки 4 Ом 150
для нагрузки 8 Ом 80
Максимальная кратковременная мощность, Вт 220
Коэффициент гармоник kr,%, не более, при выход¬ной мощности1...220 Вт
на частоте 1 кГц 0,2
на частоте 20 кГц 0,7
Диапазон рабочих частот, Гц, при неравномерности -0,5 дБ 10...200000

СОДЕРЖАНИЕ:
Введение 4
1 Анализ существующих конструкций и выбор прототипа 5
1.1 Назначение изделия и описание условий эксплуатации 5
1.2 Анализ существующих конструкций и выбор прототипа 7
1.3 Описание проектируемой конструкции изделия 13
1.4 Расчёт элементов принципиальной электрической схемы 15
1.5 Выбор элементной базы 19
1.6 Выбор САПР для выполнения курсового проекта 26
2 Конструирование печатной платы устройства 27
2.1 Выбор материалов для изготовления печатной платы 27
2.2 Компоновочный расчёт печатной платы 29
2.3 Расчет размеров элементов печатного монтажа 32
2.4 Расчет паразитных емкости и индуктивности печатных проводников 37
3 Анализ технологичности и надежности 38
3.1 Оценка технологичности 38
3.2 Ориентировочный расчет надежности устройства 42
Заключение 44
Список используемых источников 45
Приложение А Перечень элементов 46
