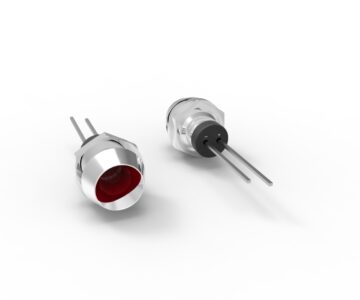

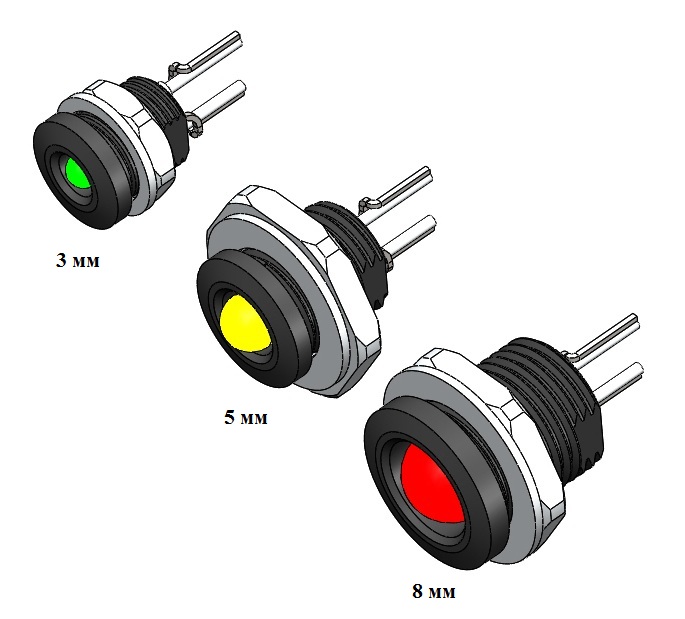

Держатели светодиодов

Держатели предназначены для крепления выводных светоизлучающих диодов (диаметром 3, 5 и 8 мм) на панелях/стенках корпусов электротехнических устройств.
Монтаж представляет собой установку держателя в предварительно просверленное отверстие и фиксацию его с помощью гайки. Выводы установленного светодиода
припаиваются к штырьковым лепесткам самого держателя.

Состав набора:
- 3D сборка держателей светодиодов SolidWorks 16SP5;
- Комплект конструкторской документации в КОМПАС (спецификация, сб. черт, черт. деталей)

!!! Модели держателей продублированы в формате .stеp (AP214).

материал: эбонит А40 (держатель), алюминий Д16 (гайка, шайба);
максимальная толщина стенки, не более, мм:
- 4 (для 3 мм светодиода);
- 6 (для 5 мм светодиода);
- 8 (для 8 мм светодиода).

Состав: 3D сборка (набор моделей) и комплект КД Язык документа

Софт: SolidWorks 16SP5, .step и КОМПАС-3D 14SP2

Файлы:
Держатель светодиодов/
Держатель светодиодов/358-01_Держатель для светодиода (5 мм).SLDASM
Держатель светодиодов/358-01_Держатель для светодиода (5 мм).STEP
Держатель светодиодов/358-02_Держатель для светодиода (8 мм).SLDASM
Держатель светодиодов/358-02_Держатель для светодиода (8 мм).STEP
Держатель светодиодов/358_1_Держатель.cdw
Держатель светодиодов/358_1_Держатель.SLDPRT
Держатель светодиодов/358_2_Гайка.cdw
Держатель светодиодов/358_2_Гайка.SLDPRT
Держатель светодиодов/358_3_Шайба.cdw
Держатель светодиодов/358_3_Шайба.SLDPRT
Держатель светодиодов/358_4_Лепесток штырьковый.cdw
Держатель светодиодов/358_4_Лепесток штырьковый.SLDPRT
Держатель светодиодов/358_Держатель для светодиода (3 мм).SLDASM
Держатель светодиодов/358_Держатель для светодиода (3 мм).STEP
Держатель светодиодов/358_Держатель светодиодов.spw
Держатель светодиодов/358СБ_Держатель светодиода.cdw
Держатель светодиодов/LED 3мм.SLDPRT
Держатель светодиодов/LED 5мм.SLDPRT
Держатель светодиодов/LED 8мм.SLDPRT
