Конкурс асов 3D-моделирования

двухосный стабилизатор линии визирования на базе ПАК-5

Тульский Государственный Университет, Приборы управления, Проектирование приборов и систем и их эксплуатация, 2015

В данном проекте рассматривается двухосный стабилизатор линии визирования на базе ПАК-5. Произведен подбор гиромотора путем расчета. Графическая часть содержит сборочный чертеж стабилизатора, его электрическая схема и чертеж гиромотора ГМА-4.
Курсовой проект содержит 3 листа формата А1 графической части, 23 страницы пояснительной записки, содержащей 2 рисунка и 5 источноков

1. Исходные данные к проекту: дрейф –10/час; погрешность работы – 0,5 0; рабочие углы: по азимуту –– круговой, по высоте–±150; скорость наведения: по азимуту- 1°/с ,по высоте- 1°/с .
Питание – 36 В 400 Гц,; объем- в пределах 3 л; масса – 1.5 кг
3. Содержание расчетно-пояснительной записки: введение, патентно-библиографический поиск, теоретическая часть, расчетно-конструкторская часть

Состав: стабилизатор (СБ), гиромотор (СБ), электрическая схема, ПЗ Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Приборостроение / двухосный стабилизатор линии визирования на базе ПАК-5

электрич схема .cdw
spetsifikatsia_asinkhronny.spw
Spetsifikatsia_sborochny_chertyozh.spw
Пояснительная записка.docx

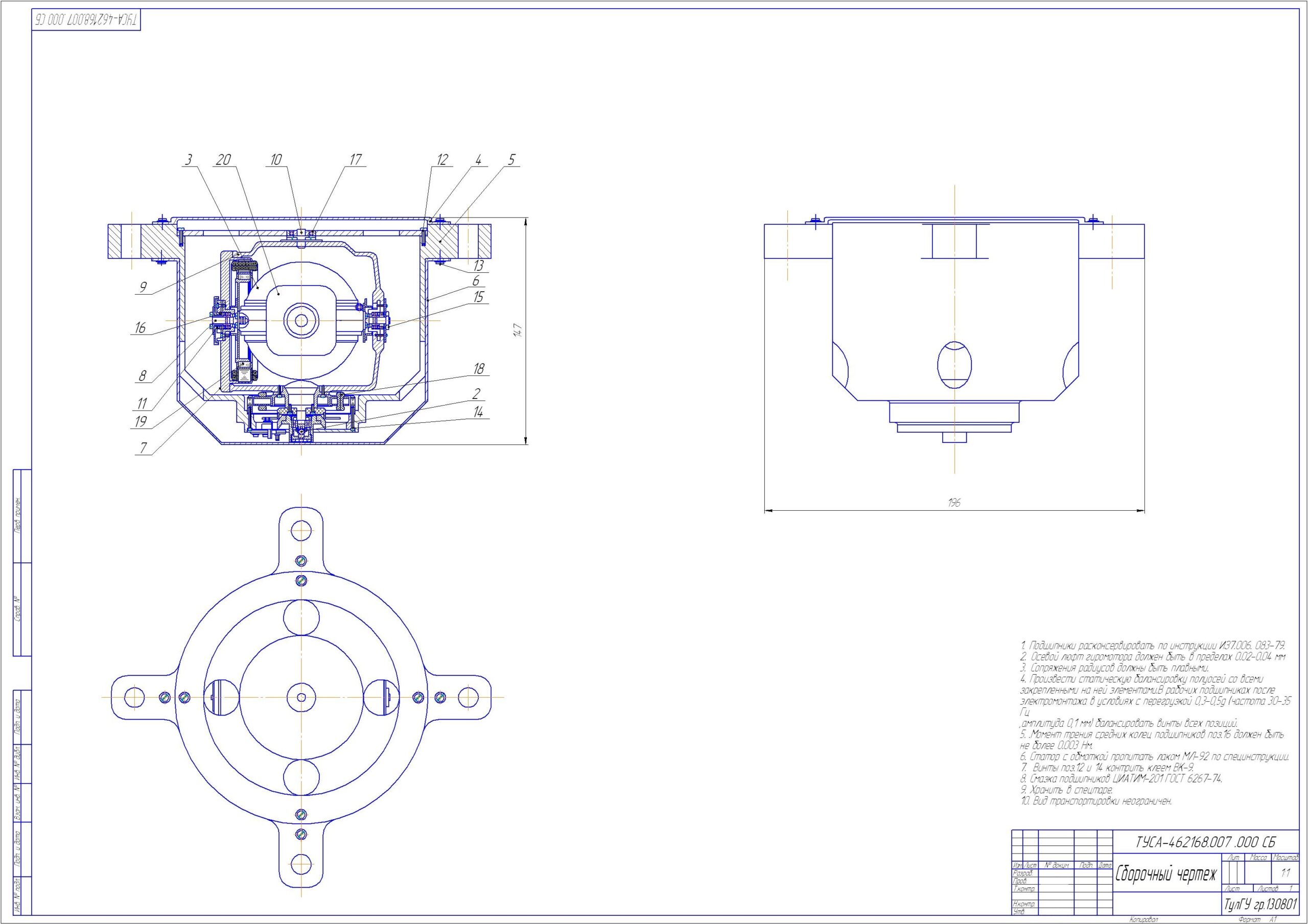

стабилизатор веб-камеры.cdw
Чертеж.cdw
