Извещатель пожарный дымовой оптикоэлектронный линейный цифровой

Белорусский национальный технический университет
Кафедра “Информационно-измерительная техника и технологии”
Курсовой проект по дисциплине “Конструирование приборов систем безопасности”
На тему: “Извещатель пожарный дымовой оптикоэлектронный линейный цифровой”
Минск 2019

Курсовой проект посвящен разработке извещателя пожарного дымового оптикоэлектронного линейного цифрового.

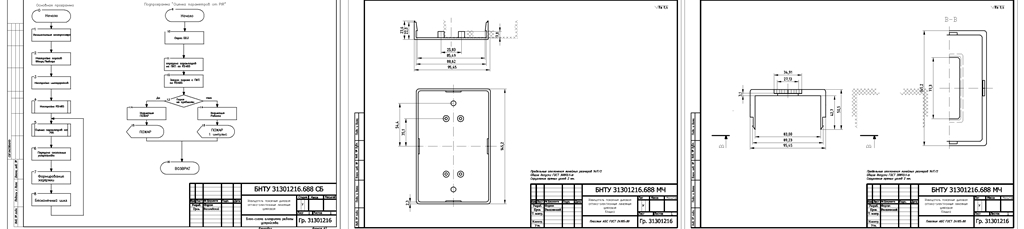

В курсовом проекте проводится анализ существующих аналогов разрабатываемого устройства. Разрабатывается техническое задание с учетом заданных исходных данных к курсовому проекту. Разрабатывается структурная и принципиальная схемы устройства, разрабатывается алгоритм программы, код программы, временные диаграммы работы устройства. Осуществляется выбор элементной базы, разрабатывается конструкция устройства, составляется перечень элементов.

Извещатель представляет собой комплекс, состоящий из следующих компонентов:
 переключатели управления устройством;
 микроконтроллер;
 световой индикация состояния;
 супервизор;
 стабилизатор напряжения;
 световой индикация состояния;
 супервизор;
 стабилизатор напряжения;
 модуль RS485;
 приемник ИК-излучения.
 источник ИК-излучения;

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1 ОБЗОР ЛИТЕРАТУРЫ И АНАЛОГОВ РАЗРАБАТЫВАЕМОГО УСТРОЙСТВА
2 РАЗРАБОТКА ТЕХНИЧЕСКОГО ЗАДАНИЯ И СТРУКТУРНОЙ СХЕМЫ УСТРОЙСТВА
3 ВЫБОР ЭЛЕМЕНТНОЙ БАЗЫ, РАЗРАБОТКА ФУНКЦИОНАЛЬНОЙ СХЕМЫ И АЛГОРИТМА УСТРОЙСТВА
4 РАЗРАБОТКА (СОСТАВЛЕНИЕ И РАСЧЕТ) И ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ
5 РАЗРАБОТКА И РАСЧЕТ КОСТРУКТИВНЫХ ЧАСТЕЙ УСТРОЙСТВ
ЗАКЛЮЧЕНИЕ
ПЕРЕЧЕНЬ ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЕ А
ПРИЛОЖЕНИЕ Б
