Катушка индуктивности устройства связи

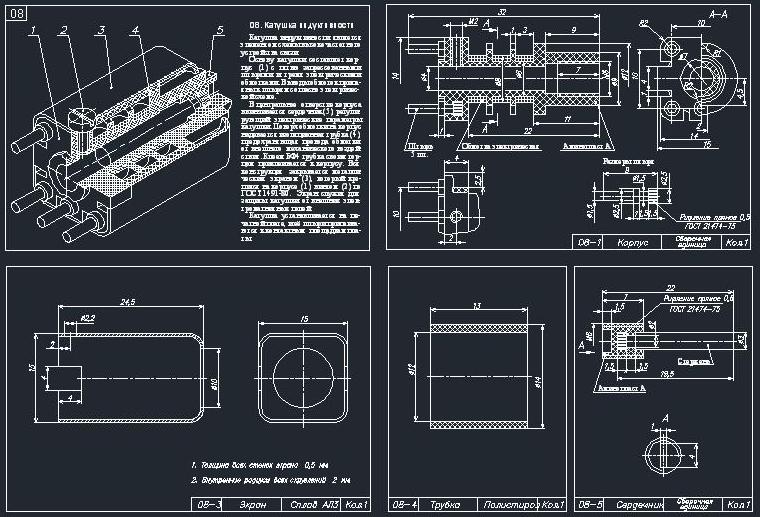

Катушка индуктивности является элементом схемы высокочастотного устройства связи. Основу катушки составляет корпус (1) с пятью запрессованными штырями и тремя электрическими обмотками. Выводы обмоток припаяны к штырям согласно электрической схеме. В центральное отверстие корпуса ввинчивается сердечник (5), регулирующий электрические параметры катушки. Поверх обмотки на корпус надевается изоляционная трубка (4), предохраняющая провода обмотки от внешнего механического воздействия. Клеем БФ4 трубка своим торцом приклеивается к корпусу. Вся конструкция закрывается металлическим экраном (3), который крепится на корпусе (1) винтом (2) по ГОСТ 1491-80. Экран служит для защиты катушки от внешних электромагнитных полей. Катушка устанавливается на печатной плате, и её штыри припаиваются к контактным площадкам платы.
