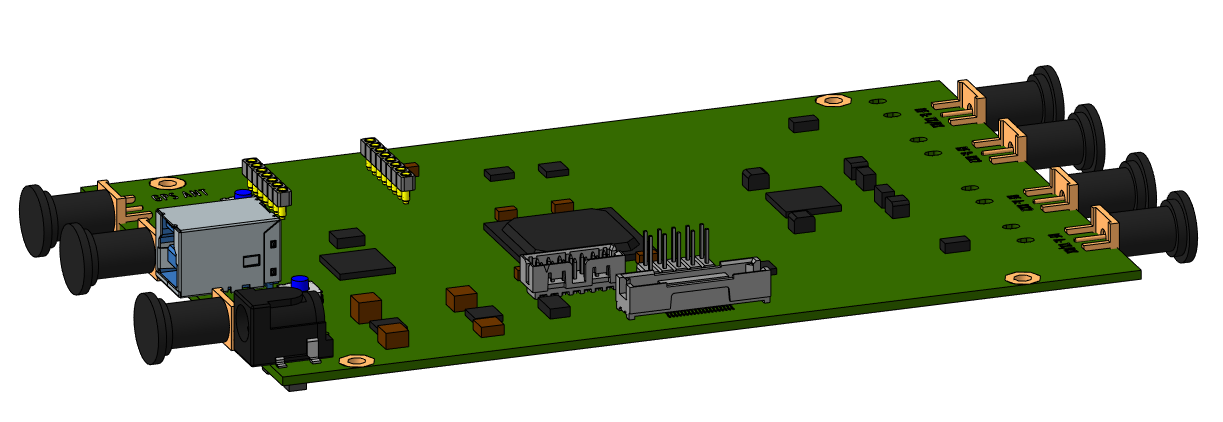

Комплект USRP B210 SDR - двухканальный трансивер (70 МГц - 6 ГГц)

USRP B210 представляет собой полностью интегрированную одноплатную универсальную программную радиоприемную периферийную (USRP ™) платформу с непрерывным частотным диапазоном от 70 МГц до 6 ГГц. Разработанный для недорогих экспериментов, он объединяет приемопередатчик прямого преобразования AD9361 RFIC, обеспечивающий до 56 МГц полосы пропускания в реальном времени, открытую и перепрограммируемую FPGA Spartan6 и быструю связь SuperSpeed USB 3.0 с удобной шиной. Полная поддержка программного обеспечения USRP Hardware Driver ™ (UHD) позволяет вам сразу начать разработку с GNU Radio, прототипировать собственную базовую станцию GSM с OpenBTS и бесшовный код перехода от USRP B210 до более высокой производительности, готовых для промышленности платформ USRP.
Интегрированный фронт RF на USRP B210 разработан с новым аналоговым приводом AD9361 Analog Devices AD9361, обеспечивающим передачу радиочастотной полосы в реальном времени до 56 МГц. B210 использует обе сигнальные цепи AD9361, обеспечивая когерентную возможность MIMO. Бортовая обработка сигналов и управление AD9361 осуществляется с помощью FPGA Spartan6 XC6SLX150, подключенного к главному ПК с использованием SuperSpeed USB 3.0. Производительность в режиме реального времени USRP B210 сравнивается с квадратурным коэффициентом 61.44MS / s, обеспечивая полную пропускную способность полосы пропускания 56 МГц для основного ПК для дополнительной обработки с использованием GNU Radio или приложений, использующих UHD API.

Особенности:
- Первое полностью интегрированное двухканальное устройство USRP с непрерывным радиочастотным покрытием с частотой 70 МГц - 6 ГГц
- Полнодуплексная, MIMO (2 Tx & 2 Rx) работа с полосой пропускания в реальном времени до 56 МГц (61,44MS / s квадратура)
- Быстрая и удобная связь SuperSpeed USB 3.0
- Поддержка GNURadio и OpenBTS через аппаратный драйвер USRP с открытым исходным кодом (UHD)
- Открытый и реконфигурируемый FPGA Spartan 6 XC6SLX150 (для продвинутых пользователей)
- Платформа прототипа раннего доступа для Analog Devices AD9361 RFIC, полностью интегрированный приемопередатчик прямого преобразования со смешанной сигнальной базой

Состав: Модель одной деталью Язык документа

Софт: STEP / IGES AP214

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Комплект USRP B210 SDR - двухканальный трансивер (70 МГц - 6 ГГц)

USRP B210.stp
USRP B200, B210, B200mini, B200mini-i, B205mini-i. ?㪮????⢮ ???짮??⥫?.pdf
