Майнер чертеж Riga Miner

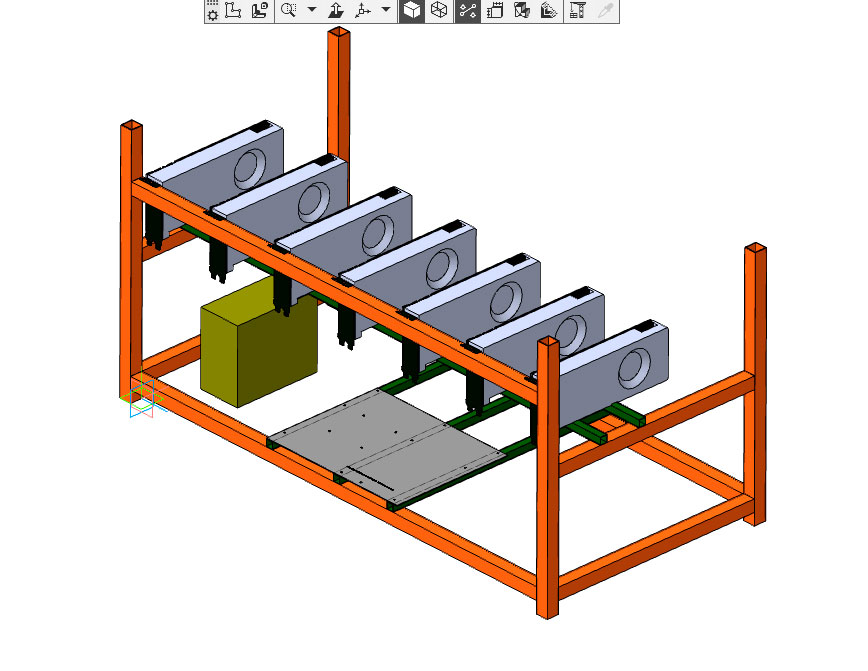

Ферма под видеокарты, Riga Miner, рама. Изначально планировалось под материнку с 7x PCIe ASUS X99 или аналоги по дешевле.
Модель не доделана, но несет в себе полезную информацию, в частности в ней есть спецификация atx материнской платы (все крепежные отверстия) в разных форматах (step компас), высотная компоновка видеокарт и межсетевые расстояния. gtx1070 греются до 60 градусов в среднем (ну а там кто как кочегарит). Была изготовлена в металле, а доделывать модель не захотел уже. Для крепления БП (2шт) использовались шинки (от верхней планки к нижней) вертикальное расположение. Жесткий диск так же крепился на шинку возле материнки. Материнская плата крепится на стандартый компьютерный крепеж. Согласно спецификации атх сверлим отверстия в профильной трубе и нарезанием под них крепления.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 17

Просмотр файлов
Riga Miner\15-1000.m3d
Riga Miner\15-480.m3d
Riga Miner\25-430.m3d
Riga Miner\25-500.m3d
Riga Miner\25-950.m3d
Riga Miner\atx_motherboard_specification.frw
Riga Miner\atx_motherboard_specification.m3d
Riga Miner\atx_motherboard_specification.stp
Riga Miner\atx_motherboard_specification_1.m3d
Riga Miner\gtx 10 series standard model.m3d
Riga Miner\бп.m3d
Riga Miner\рига.a3d
Riga Miner\рига.a3d.bak
Riga Miner\Сборка.a3d
Riga Miner\Сборка.a3d.bak
Riga Miner\Сборка2.a3d
Riga Miner\Сборка2.a3d.bak
Riga Miner\Фрагмент.frw
Riga Miner
