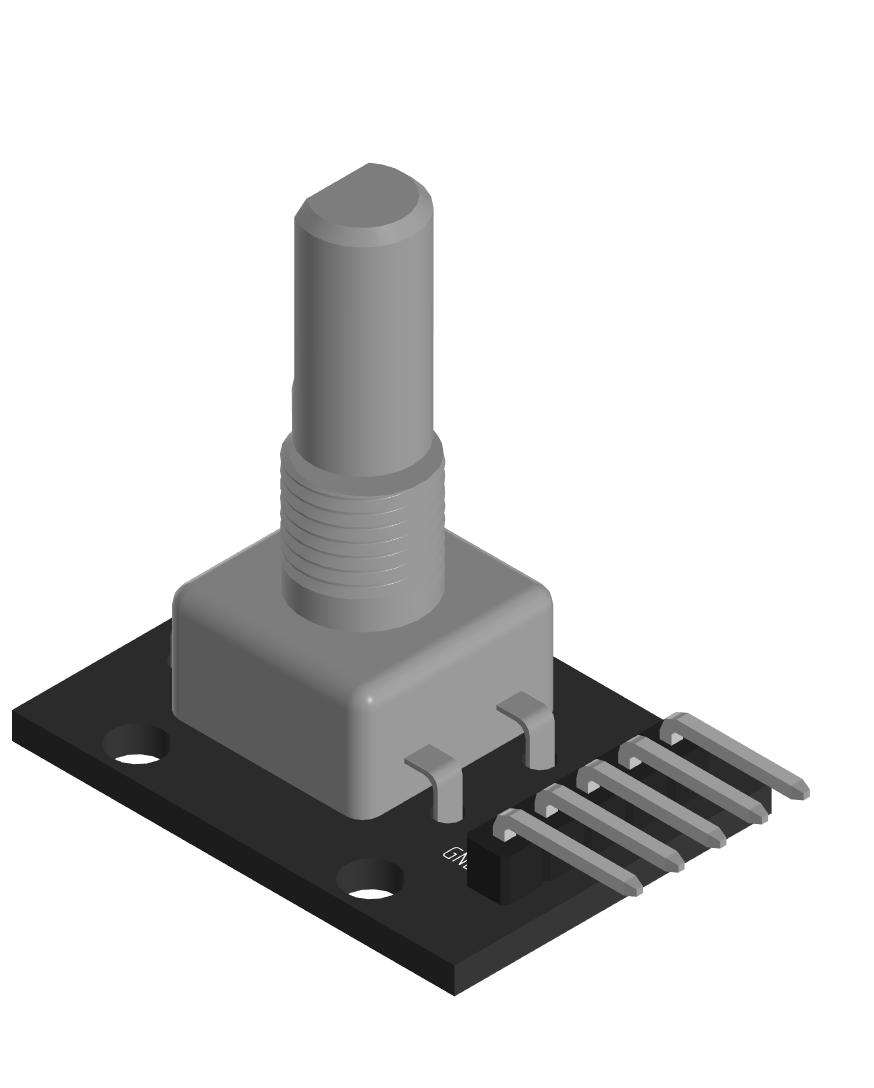

Модуль энкодера KY-040
Модуль применяется для управления приборами, измерение угла поворота и скорости вращения. Модель предназначена для использования при проектировании устройств. Выполнена по реальному имеющемуся модулю. Состоит из энкодера, платы, резисторов и штыревого разъема. Энкодер имеет следующие характеристики:
- импульсы на оборот: 20
- максимальный ток: 10 мА при 5 В питания
- наличие нормально разомкнутой кнопки
На плате припаяны резисторы 10 кОм для подтяжки к "+" питания. Присутствуют контактные площадки для впайки дополнительного резистора для подтяжки кнопки.
Разъем для подключения штыревой угловой. Имеет 5 контактов на плате они подписаны, где:
- CLK - сигнал А
- DT - сигнал Б
- SW - кнопка
- "+" - "+" питания
- "GND" - "-" питания
Состав: 3D Сборка
Софт: КОМПАС-3D 20.0
