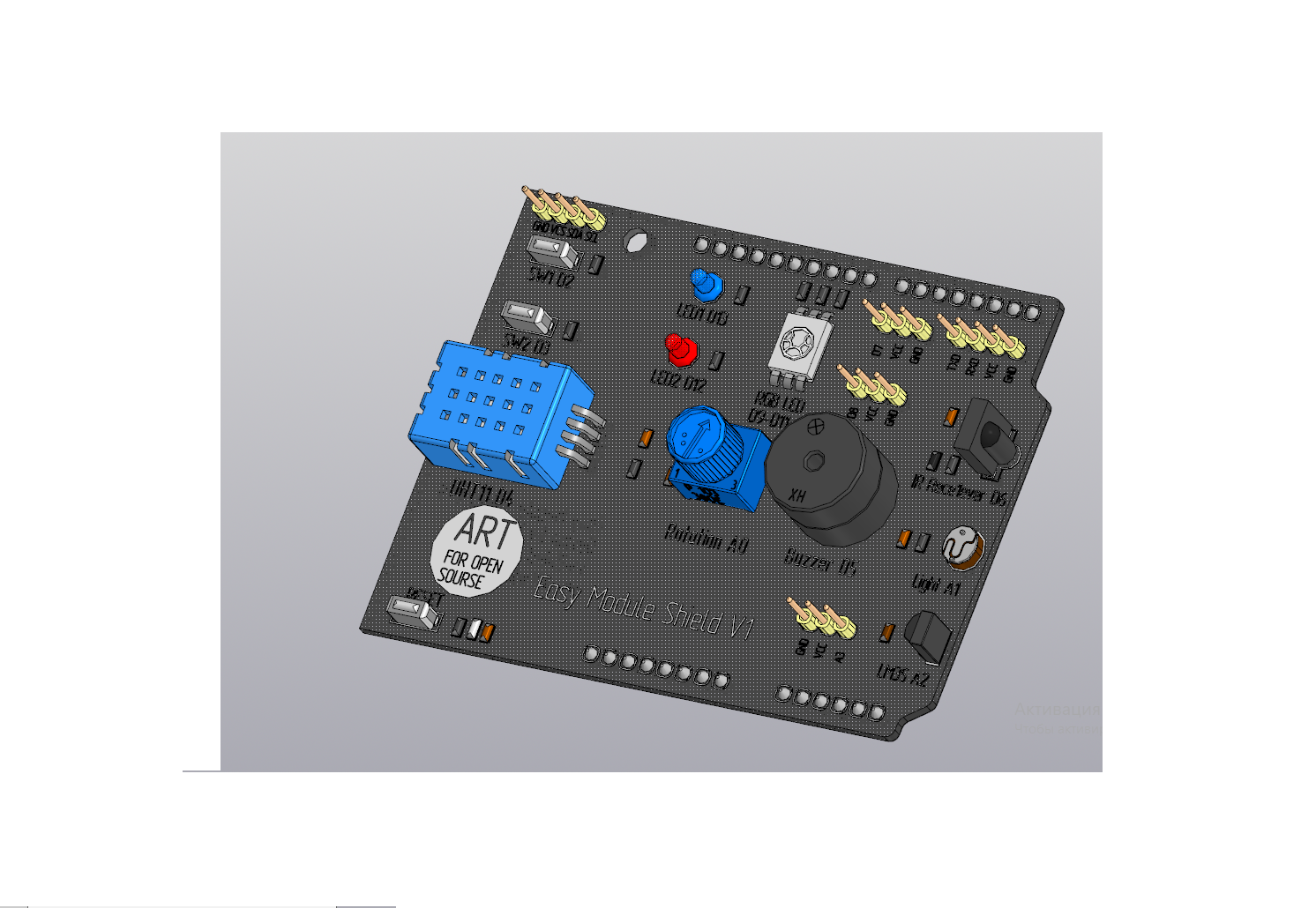

3D-модель выполнена с целью создания корпусов для устройств в составе которых присутствует Плата расширение Easy module shield, DHT11 LM35 (драйвер Arduino UNO R3 RGB). Версий таких плат много поэтому выполнена одна из возможных версий (та которая была у меня).
Комментарии к модели:
Easy Module Shield v 1- это универсальная плата для построения устройств для Интернета (как измерение, так и управление), потому что на ней уже присутствуют датчики и устройства.
Полностью совместим с интерфейсами Arduino UNO R3
Обеспечение Arduino начинающих базовый экспериментальный модуль
Характеристики:
Напряжение питания: 5 В
Количество кнопок: 3
Количество светодиодов: 2 + 1 (RGB)
Диапазон измерения влажности (DHT11): 20…90 %
Диапазон измерения температуры (DHT11): 0…+50 ºC
Диапазон измерения температуры (LM35): 0…+150 ºC
Выходной сигнал датчика освещенности: 0…5 В
Другие элементы: пьезодинамик, ИК-приемник, потенциометр
Габаритные размеры платы: 70 x 53 мм
На плате установлены следующие датчики и устройства:
– цифровой датчик температуры и влажности DHT11 (подключен к D4);
– аналоговый датчик температуры LM35 (A2);
– аналоговый датчик освещенности (A1);
– приемник ИК сигналов с пульта (D6);
– динамик для генерации простейших звуковых сигналов (D5);
– две кнопки (D2, D3);
– потенциометр (A0);
– cветодиод синий D13;
– cветодиод красный D12;
– RGB светодиод (D9, D10, D11).
