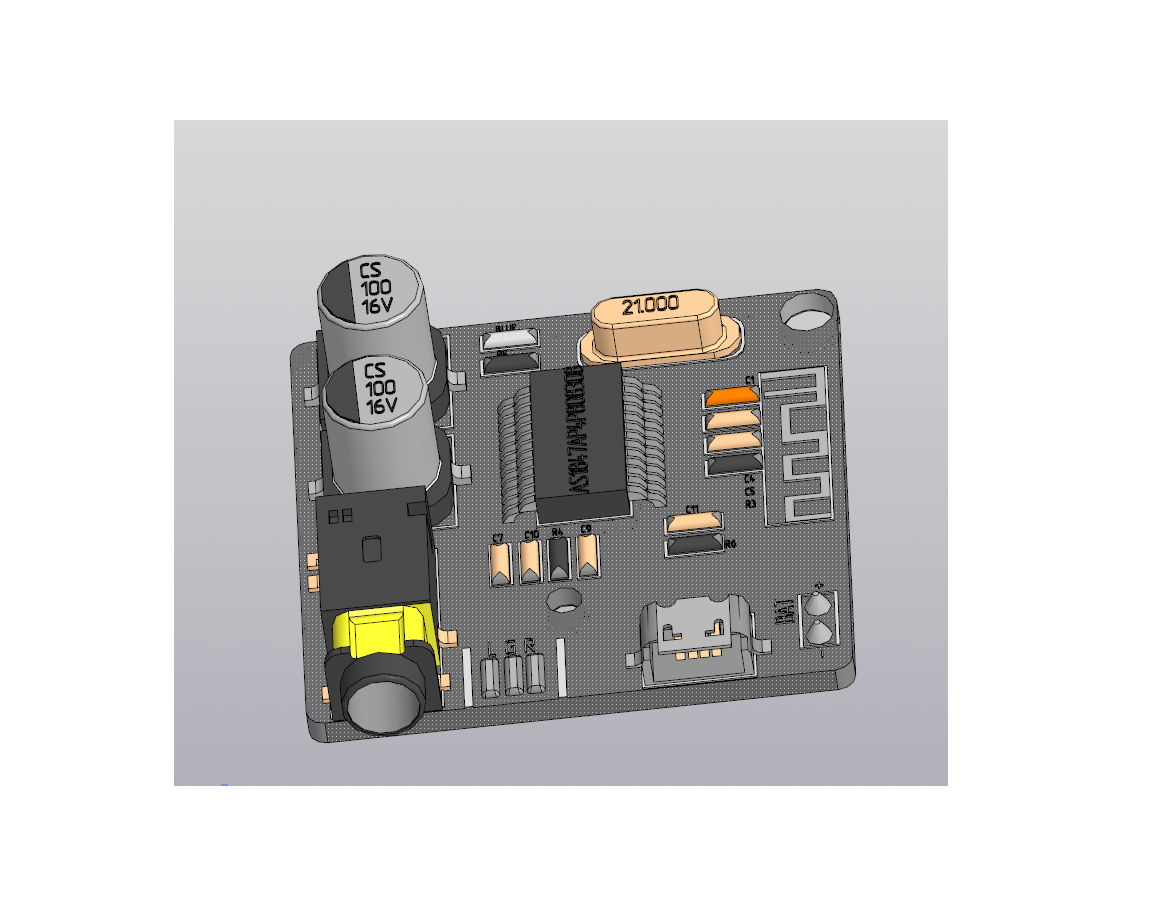

3D-модель выполнена с целью создания корпусов для устройств в составе которых присутствует плата VHM-314 Bluetooth 5.0 (драйвер стерео звуковой модуль для динамиков DIY). Версий таких плат много поэтому выполнена одна из возможных версий (та которая была у меня).
Комментарии к модели:
Рассматриваемая плата является Bluetooth-приемником с аналоговым AUX выходом. Управлять плеером устройство не способно.
Плата крохотная, размер всего 3х3см. Собрана на микросхеме AC1847AP1P803 производства ZhuHai JieLi. Сайт фирмы-производителя на китайском, никакой информации по чипу выудить не удалось.
Bluetooth 5,0 усилитель плата MP3 декодер плата аудио приемник MP3 без потерь плеер беспроводной стерео усилитель звука для динамиков
1. Характеристики параметров
Источник питания 3,7-5 В
SNR 90 дБ
THD + N -70 дБ
Перекрестие-86 дБ
DNR 91dB
Поддержка профиля A2DP/AVCTP/AVDTP/AVRCP/HFP
ЛОС> 15 м
размер 30х30
2. Детали интерфейса
Универсальный источник питания Micro USB 5V
3,7-5 в блок питания внешний 3,7-5 В литиевая батарея преобразования питания
Светодиодный индикатор Bluetooth режим длинный синий светильник
3,5 мм стерео аудио интерфейс Стандартный 3,5 мм интерфейс, выход стерео источник звука, разъем в наушниках, подключение усилителей и других устройств
