КОМПАС 3D 18

Проектирование анероидного датчика давления

«Северный (Арктический) федеральный университет имени М.В. Ломоносова»
Кафедра стандартизации, метрологии и сертификации.
Дисциплина Основы проектирование продукции
На тему Проектирование анероидного датчика давления
Архангельск 2017

Исходными данными для проектирования анероидного датчика давления служат: диапазон измеряемого давления – P = 400 мм рт. ст.; рабочий диаметр мембраны – D = 60 мм; погрешность – не более 4%; температура внешней среды – 20±5 0С; характеристика мембранной коробки - линейная.

Согласно заданию, необходимо спроектировать анероидный дистанционный потенциометрический датчик давления с одной мембранной коробкой, имеющей линейную характеристику. Датчик предназначен для выдачи электрического сигнала, пропорционального измеряемому абсолютному давлению газообразных сред, при температуре внешней среды 20±5 ℃.

Содержание
Введение
1 Исходные данные
2 Расчет и проектирование упругого чувствительного элемента
3 Расчет и проектирование передаточного механизма
3.1 Расчет отсчетного устройства
3.2 Проектирование потенциометра
3.3 Устранение мертвого хода
4 Расчет и проектирование опор
5 Проектирование корпуса
6 Определение погрешности запроектированного датчика
Список использованных источников

Графическая часть 4 листа:

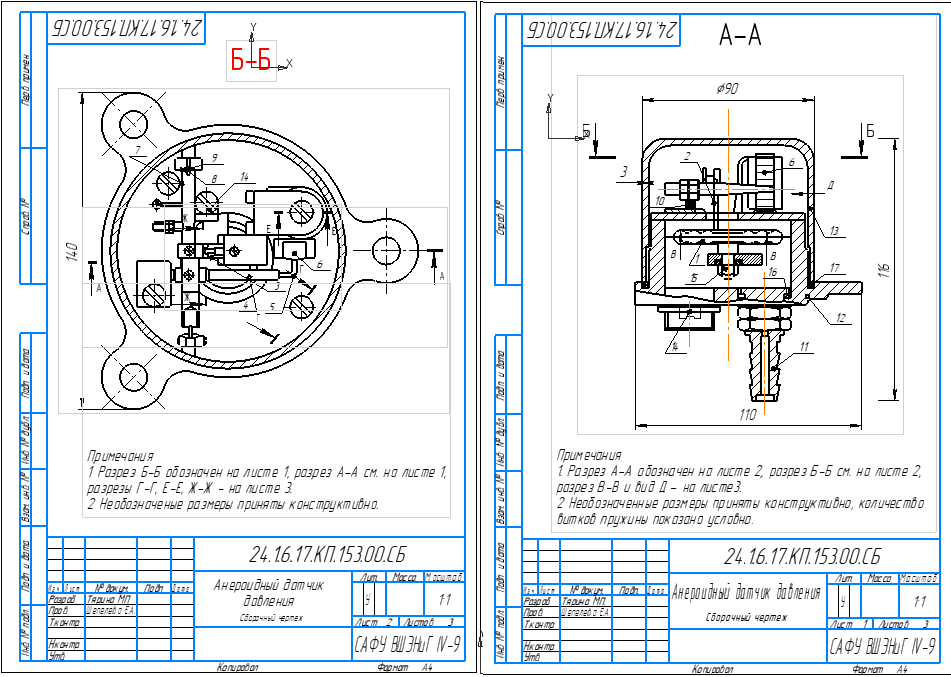

Лист 1 – Анероидный датчик давления
Лист 2 – Анероидный датчик давления
Лист 3 – Анероидный датчик давления
Лист 4 – Мембрана

Состав: Мембрана, Спецификация, Сборочный чертеж, ПЗ Язык документа

Софт: КОМПАС-3D V12

Каталог / Машиностроение и механика / Приборостроение / Проектирование анероидного датчика давления
