Разработка измерителя индуктивности с выводом информации на жидкокристаллический дисплей

Кременчугский национальный университет имени Михаила Остроградского
Кафедра электронных аппаратов
Курсовая робота по дисциплине "Цифровая схемотехника"
На тему: "Разработка измерителя индуктивности с выводом информации на жидкокристаллический дисплей"
Кременчуг 2018

Исходные данные: схема проектируемого устройства согласно варианту задания; схема аналого-цифрового преобразователя согласно варианту задачи.

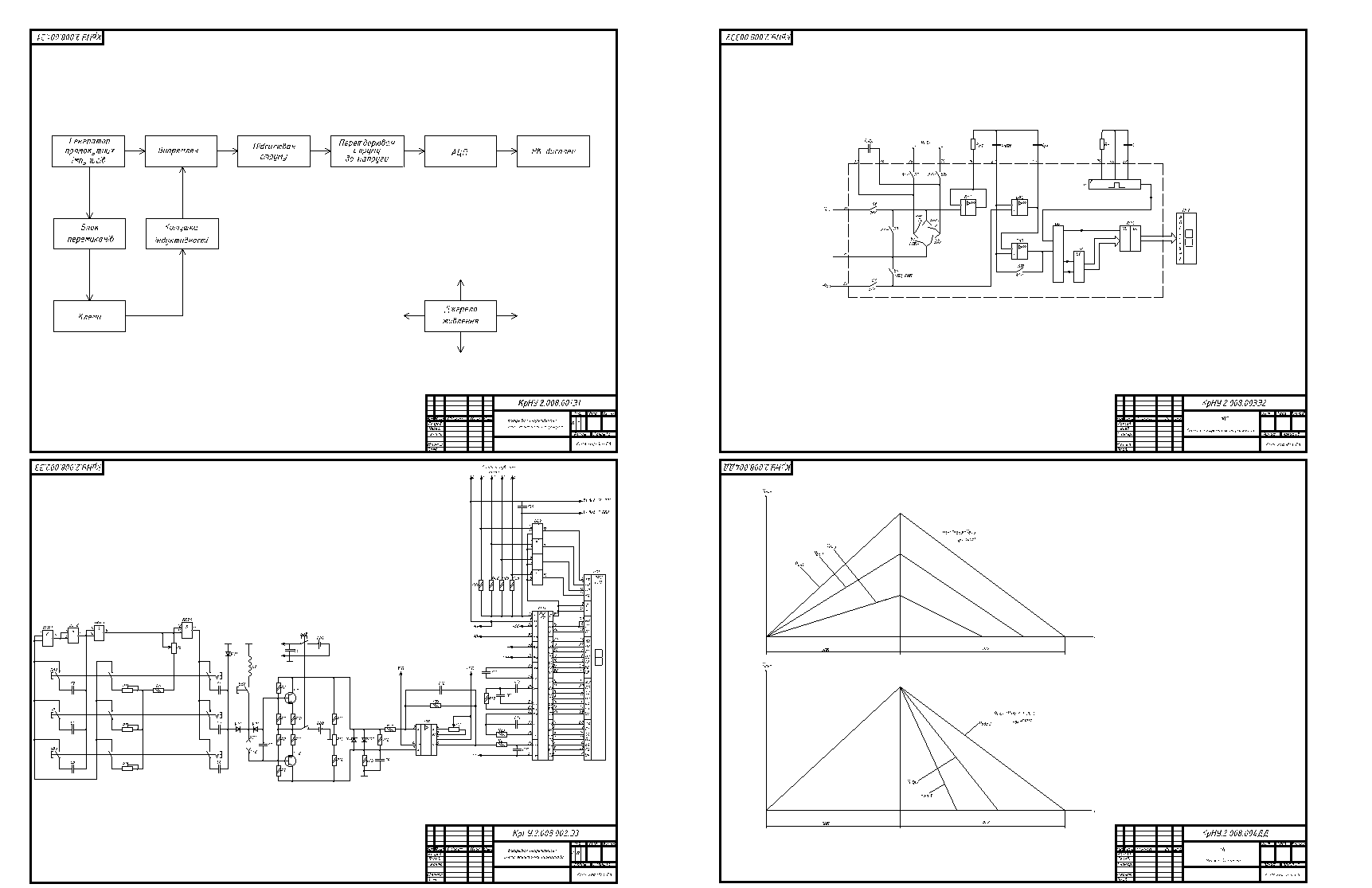

В процессе выполнения курсового проекта разработано схему электрическую структурную и схему электрическую принципиальную проектируемого устройства. Основная цель курсового проекта – оцифровка сигнала с применением аналого-цифрового преобразователя.
При проектировании данного устройства за основу была взята схема электрическая принципиальная из справочника и по условиям технического задания было оцифровано сигнал с выводом на жидкокристаллический дисплей. Для реализации поставленной задачи были использованы АЦП на микросхеме КР572ПВ5 с выводом информации на жидкокристаллический дисплей ИЖЦ5-4/8.
Также был проведен расчет надежности проектируемого устройства. В расчете было найдено интенсивность отказов и наработку на отказ. Наработка на отказ составляет 14560 часов, что является нормальным для приборов такого класса.

ЗМІСТ

Вступ…………………………………………………………………………... 5
1 Аналіз технічного завдання ………………….............................................. 6
2 Теоретична частина………………………………………………………… 8
2.1 Складання схеми електричної структурної проектованого пристрою ………........................................................................................ 8
2.2 Складання схеми електричної принципової проектованого пристрою………......................................................................................... 8
2.3 Опис схеми аналого-цифрового перетворювача………………….. 11
3 Розрахункова частина………………………………………………………. 18
3.1 Розрахунок застосованого у схемі АЦП…………………………… 18
3.2 Розрахунок параметрів надійності розробленого пристрою……... 21
Висновок………………………………………………………………………. 29
Список використаних джерел………………………………………………... 30
