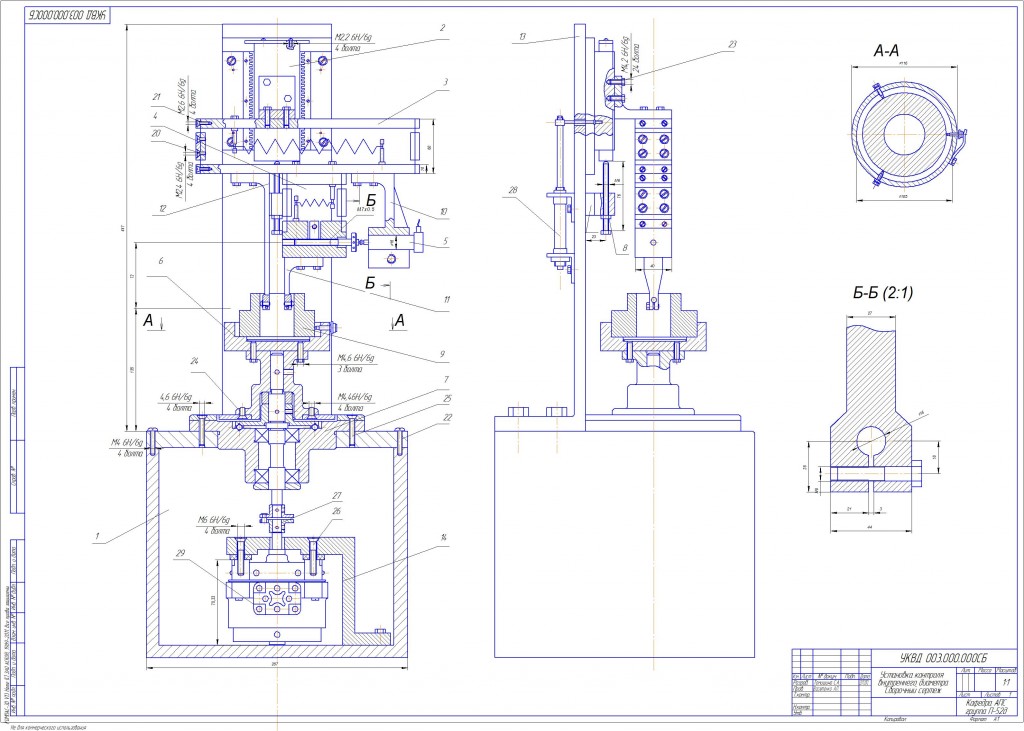

на чертеже иображено устройство, которое позволяет контролировать внутренний диаметр втулок или же других цилиндрических деталей. Контроль основан на применении индуктивного метода имерения, для чего испольуется индуктивный преобраователь.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Сборочный чертеж устройства для контроля внутреннего диаметра втулок
Сборочный чертеж устройства для контроля внутреннего диаметра втулок
