Счетчик жидкости винтовой - ППВ-100-1,6-СУ+УСС

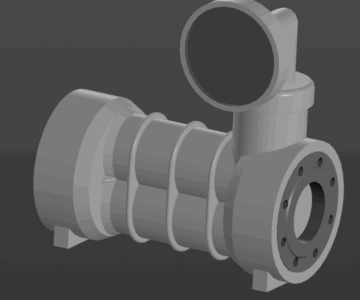

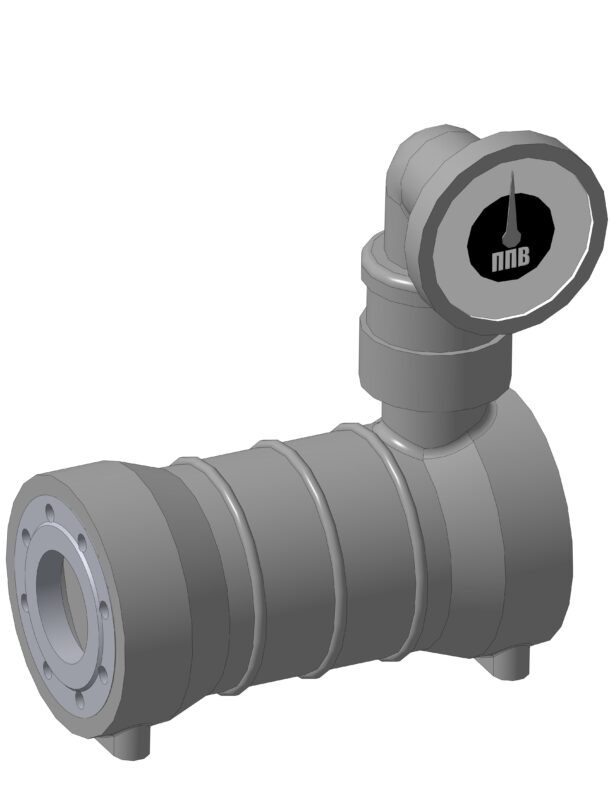

Модель счетчика жидкости ППВ-100 производства "ПРОМПРИБОР". Размеры модели соответствуют габаритам по чертежам, размеры присоединительные сверялись с реальным изделием, все сходится. Внешнее очертание передает общий вид. В центральной части корпуса овал (2 винта), на модели выглядит как труба (дабы не заморачиваться с лишними эскизами). В целом подходит для того чтобы использовать в сборке, компоновке.

Состав: 3D-модель Язык документа

Софт: КОМПАС-3D 18,1

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Счетчик жидкости винтовой - ППВ-100-1,6-СУ+УСС

СЖ-ППВ-100-1,6 СУ+УСС - Счётчик жидкости винтовой.m3d
