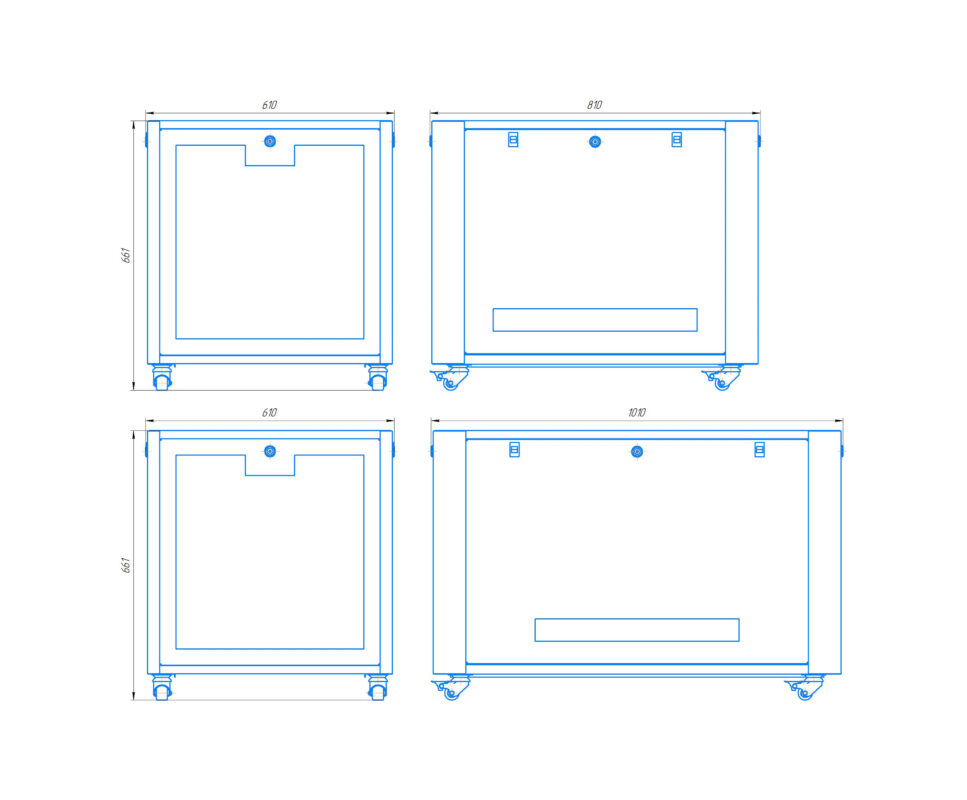

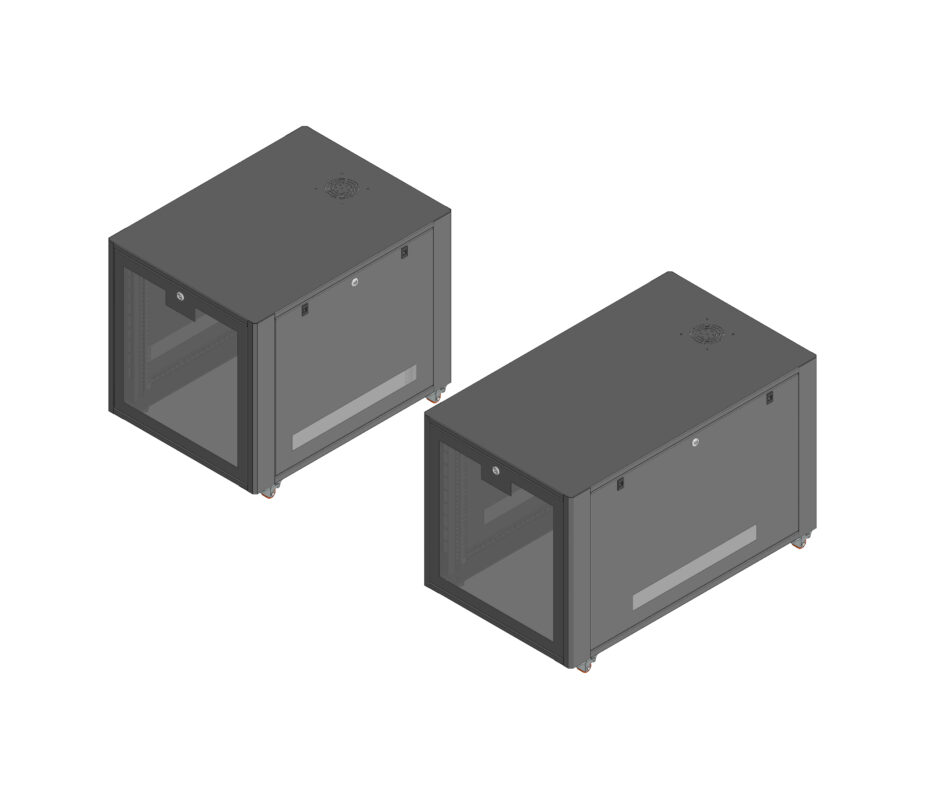

Модель габаритная, размеры составных частей шкафа заданы для справки, содержит два исполнения.
SYSMATRIX MR 6812.933:
- Габариты (Ш×Г×В): 600×800×655 мм;
- Полезная глубина: 570 мм (расстояние между 19-дюймовыми профилями);
- Вес: 33 кг.
SYSMATRIX MR 6012.933:
- Габариты (Ш×Г×В): 600×1000×655 мм;
- Полезная глубина: 770 мм (расстояние между 19-дюймовыми профилями);
- Вес: 38 кг.
Высота в юнитах (U): 12U.
Цвет: чёрный (RAL 9004).
Материал: сталь.
Площадь перфорации панелей 80%.
Двери: перфорированные (передняя и задняя), с замком.
Степень защиты: IP20 (базовая защита от пыли, без защиты от влаги).
Нагрузка: до 150 кг (распределённая).
Расстояние от панелей до профилей: 45 мм.
Конструкция: разборная, с резиновыми роликами для перемещения, металлической крышей и съёмными боковыми панелями.
Покрытие: полимерно-порошковое с предварительным фосфатированием.
Комплектация: инструмент для сборки, комплект крепежа (20 винтов М6 с гайками и клипсами), набор роликовых опор.
Стандарты: соответствует ГОСТ 32127-2013 и ГОСТ 28601.1 (19" по МЭК 297).
