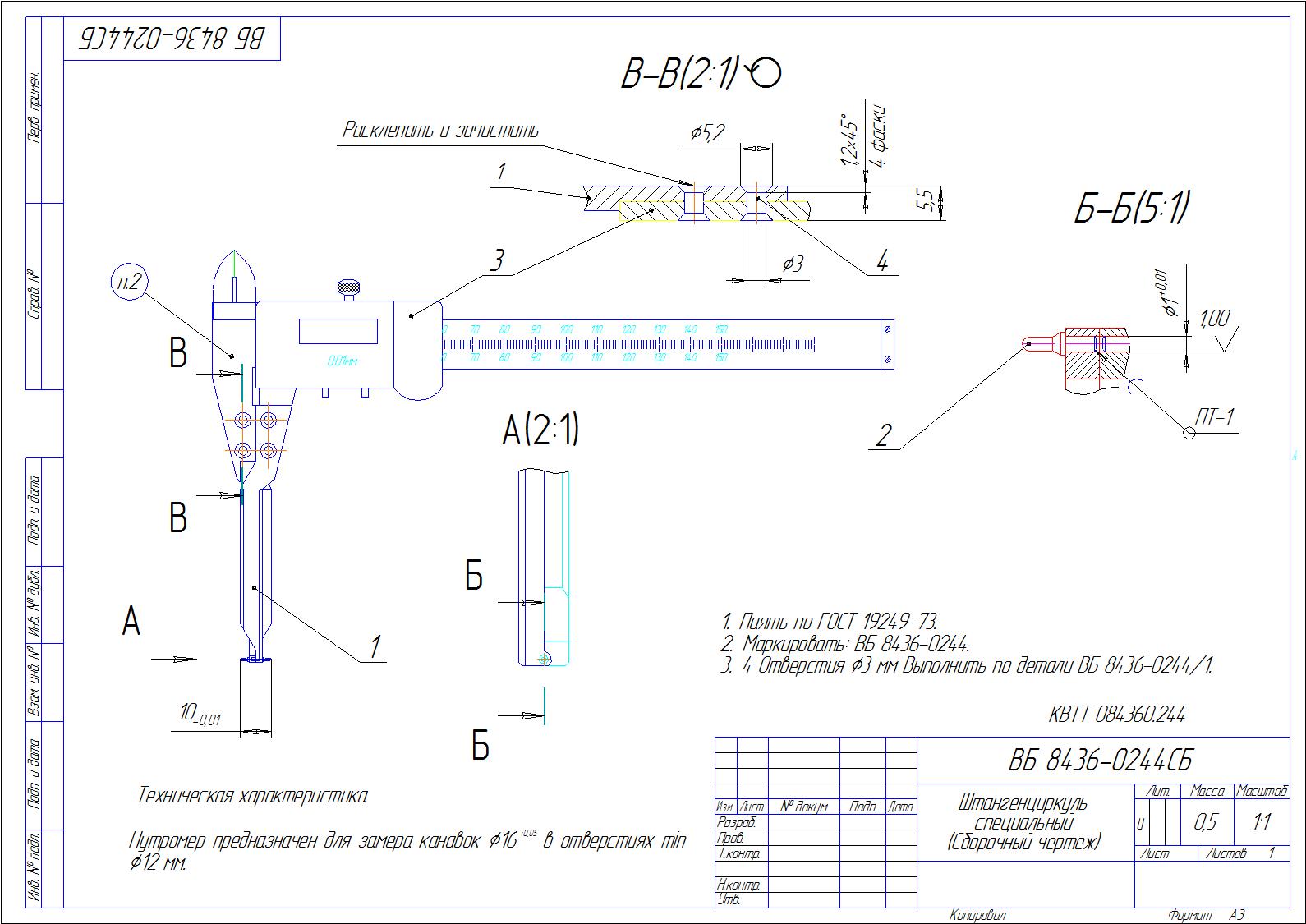

Штангенциркуль специальный предназначен для замера канавок в отверстиях min Ф12 мм.
Как заготовка использован стандартный электронный штангенциркуль Штангенциркуль ШЦЦ-I-150-0,01 ГОСТ 166-89.
Применяется для замеров деталей при производстве переключающих устройств трансформаторов.
- Главная -
- Чертежи -
- Автоматизация и управление -
- Метрология (МСС) -
- Штангенциркуль специальный
Штангенциркуль специальный
0
4
2511
14
1
100
Автор
Максим
Муратов
Дата
20.09.2018
Язык
Русский
Состав
Сборочный чертеж, спецификация, полная деталировка, программа и методика первичной и периодической калибровки
Софт
КОМПАС-3D 13
Как открыть?
Содержимое архива
-
шцц.cdw
-
наконечник.cdw
-
шцц.spw
-
штангенциркуль.doc
-
губка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
