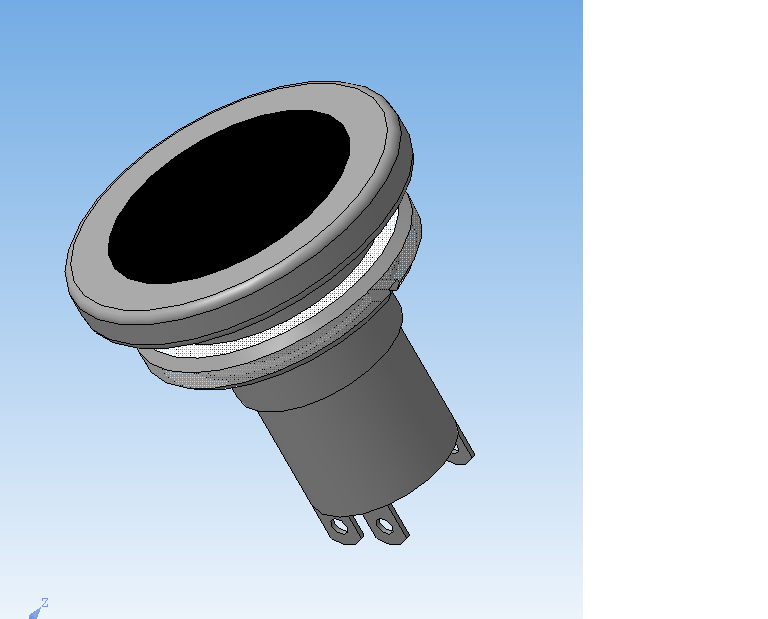

Кнопки К3-1П предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Климатическое исполнение УХЛ.
Технические условия:
- АГ0.360.405 ТУ – изделия с приемкой «ОТК»
- НА0.360.011 ТУ – изделия с приемкой «ВП»
Структура условного обозначения:
Кнопка К3-1П
- К3 – обозначение типа кнопки (К1, К2, К3 или К4);
- цифра 1 или 2 – вариант цвета кнопки или протектора;
- буква П – после второго дефиса – вариант исполнения кнопки с протектором (без протектора – не указывается);
Основные технические и эксплуатационные характеристики К3-1П:
Усилие переключения ...... от 9,8 до 49 Н
Сопротивление электрического контакта ...... не более 0,01 Ом
Сопротивление изоляции ...... не менее 1000 МОм
Электрическая прочность изоляции ...... 1500 В
Диапазон рабочих температур:
– для изделий без протектора ...... от -60С до +85С;
– для изделий с протектором ...... от -40С до +85С
Коммутируемый ток ...... не более 5,0 А при напряжении до 250 В
Количество коммутационных циклов ...... 50000
Срок сохраняемости изделий ...... 15 лет
