Набор твердотельных реле

Набор твердотельных реле 5П... (ТТР)

Производитель: ЗАО "Протон-Импульс"

Описание:
Твердотельные оптоэлектронные реле являются альтернативой при замене электромагнитных реле и пускателей. Данные ТТР взаимозаменяемы с аналогичными приборами фирмы "Crydom", "Siemens" и др. и имеют совпадающие с ними цоколевку и расположение выводов.

Состав набора:
- корпуса серии А (А1 [варианты 1,2,3,4], А2, А3, А5);
- корпуса серии Б (Б1...Б6);
- корпуса серии В (В1...В7, В11, В12, В16...В18, В20...В22, В28, В30, В35...В40, В50, В52, В54, В58, В60, В62, В68, В72, В74,
В78, В82, В84, В86, В88, В92, В94, В95, В100, В103...В107);
- корпуса серии Г (Г1...Г5);
- корпуса серии Д (Д1, Д2, Д7, Д8, Д16, Д20, Д22, Д26, Д28, Д30, Д34, Д36, Д38, Д42, Д44, Д46, Д48, Д50, Д56, Д58, Д60,
Д62, Д66, Д68, Д70, Д72, Д84, Д86, Д90, Д94, Д96, Д98, Д102, Д104, Д114, Д116, Д120, Д124, Д126, Д128, Д130, Д134,
Д138, Д150, Д152, Д156, Д160, Д162, Д164, Д168, Д172, Д176, Д178, Д180, Д182, Д184, Д186, Д188, Д190, Д192, Д193,
Д196, Д197, Д198, Д200, Д201, Д203, Д204);
- корпуса серии Е (Е1...Е6);
- корпуса серии Ж (Ж1...Ж3);
- корпуса серии И (И1...И9, И11);
- корпус серии К1;
- Радиаторы для ТТР:

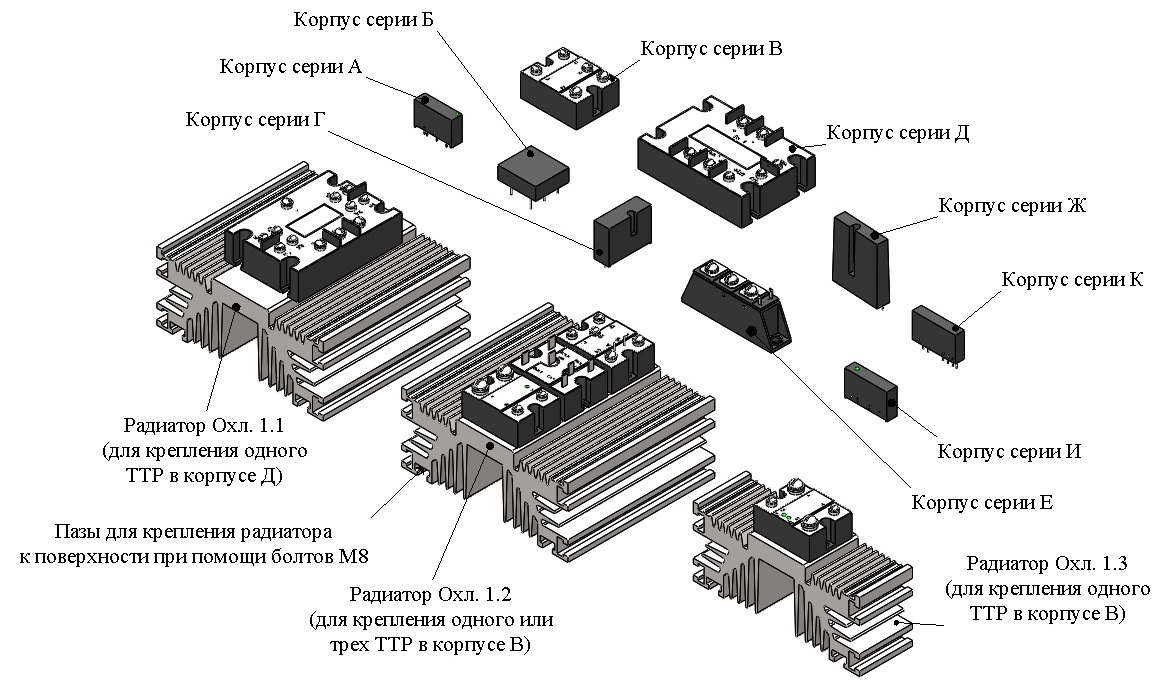

1) Охл. 1.1 ЕНСК.746465.001 (для крепления одного прибора в корпусе Д);
2) Охл. 1.2 ЕНСК.746465.002 (для крепления от одного до трех приборов в корпусе В);
3) Охл. 1.3 ЕНСК.746465.003 (для крепления одного прибора в корпусе В).

Крепление радиатора к поверхности осуществляется при помощи болтов М8. Головка болта устанавливается в соответствующие пазы радиатора.

Состав: Модель одной деталью (набор моделей) Язык документа

Софт: SolidWorks 16SP5

Файлы:
Корпус А/
Корпус А/5П... (корпус А1, вариант 1).SLDPRT
Корпус А/5П... (корпус А1, вариант 2).SLDPRT
Корпус А/5П... (корпус А1, вариант 3).SLDPRT
Корпус А/5П... (корпус А1, вариант 4).SLDPRT
Корпус А/5П... (корпус А2).SLDPRT
Корпус А/5П... (корпус А3).SLDPRT
Корпус А/5П... (корпус А5).SLDPRT
Корпус Б/
Корпус Б/5П... (корпус Б1).SLDPRT
Корпус Б/5П... (корпус Б2).SLDPRT
Корпус Б/5П... (корпус Б3).SLDPRT
Корпус Б/5П... (корпус Б4).SLDPRT
Корпус Б/5П... (корпус Б5).SLDPRT
Корпус Б/5П... (корпус Б6).SLDPRT
Корпус В/
Корпус В/5П... (корпус В1).SLDPRT
Корпус В/5П... (корпус В100).SLDPRT
Корпус В/5П... (корпус В103).SLDPRT
Корпус В/5П... (корпус В104).SLDPRT
Корпус В/5П... (корпус В105).SLDPRT
Корпус В/5П... (корпус В106).SLDPRT
Корпус В/5П... (корпус В107).SLDPRT
Корпус В/5П... (корпус В11).SLDPRT
Корпус В/5П... (корпус В12).SLDPRT
Корпус В/5П... (корпус В16).SLDPRT
Корпус В/5П... (корпус В17).SLDPRT
Корпус В/5П... (корпус В18).SLDPRT
Корпус В/5П... (корпус В2).SLDPRT
Корпус В/5П... (корпус В20).SLDPRT
Корпус В/5П... (корпус В21).SLDPRT
Корпус В/5П... (корпус В22).SLDPRT
Корпус В/5П... (корпус В28).SLDPRT
Корпус В/5П... (корпус В3).SLDPRT
Корпус В/5П... (корпус В30).SLDPRT
Корпус В/5П... (корпус В35).SLDPRT
Корпус В/5П... (корпус В36).SLDPRT
Корпус В/5П... (корпус В37).SLDPRT
Корпус В/5П... (корпус В38).SLDPRT
Корпус В/5П... (корпус В39).SLDPRT
Корпус В/5П... (корпус В4).SLDPRT
Корпус В/5П... (корпус В40).SLDPRT
Корпус В/5П... (корпус В46).SLDPRT
Корпус В/5П... (корпус В48).SLDPRT
Корпус В/5П... (корпус В50).SLDPRT
Корпус В/5П... (корпус В52).SLDPRT
Корпус В/5П... (корпус В54).SLDPRT
Корпус В/5П... (корпус В58).SLDPRT
Корпус В/5П... (корпус В6).SLDPRT
Корпус В/5П... (корпус В60).SLDPRT
Корпус В/5П... (корпус В62).SLDPRT
Корпус В/5П... (корпус В68).SLDPRT
Корпус В/5П... (корпус В7).SLDPRT
Корпус В/5П... (корпус В72).SLDPRT
Корпус В/5П... (корпус В74).SLDPRT
Корпус В/5П... (корпус В78).SLDPRT
Корпус В/5П... (корпус В82).SLDPRT
Корпус В/5П... (корпус В84).SLDPRT
Корпус В/5П... (корпус В86).SLDPRT
Корпус В/5П... (корпус В88).SLDPRT
Корпус В/5П... (корпус В92).SLDPRT
Корпус В/5П... (корпус В94).SLDPRT
Корпус В/5П... (корпус В95).SLDPRT
Корпус Г/
Корпус Г/5П... (корпус Г1).SLDPRT
Корпус Г/5П... (корпус Г2).SLDPRT
Корпус Г/5П... (корпус Г3).SLDPRT
Корпус Г/5П... (корпус Г4).SLDPRT
Корпус Г/5П... (корпус Г5).SLDPRT
Корпус Д/
Корпус Д/5П... (корпус Д1).SLDPRT
Корпус Д/5П... (корпус Д102).SLDPRT
Корпус Д/5П... (корпус Д104).SLDPRT
Корпус Д/5П... (корпус Д114).SLDPRT
Корпус Д/5П... (корпус Д116).SLDPRT
Корпус Д/5П... (корпус Д120).SLDPRT
Корпус Д/5П... (корпус Д124).SLDPRT
Корпус Д/5П... (корпус Д126).SLDPRT
Корпус Д/5П... (корпус Д128).SLDPRT
Корпус Д/5П... (корпус Д130).SLDPRT
Корпус Д/5П... (корпус Д134).SLDPRT
Корпус Д/5П... (корпус Д138).SLDPRT
Корпус Д/5П... (корпус Д150).SLDPRT
Корпус Д/5П... (корпус Д152).SLDPRT
Корпус Д/5П... (корпус Д156).SLDPRT
Корпус Д/5П... (корпус Д16).SLDPRT
Корпус Д/5П... (корпус Д160).SLDPRT
Корпус Д/5П... (корпус Д162).SLDPRT
Корпус Д/5П... (корпус Д164).SLDPRT
Корпус Д/5П... (корпус Д168).SLDPRT
Корпус Д/5П... (корпус Д172).SLDPRT
Корпус Д/5П... (корпус Д176).SLDPRT
Корпус Д/5П... (корпус Д178).SLDPRT
Корпус Д/5П... (корпус Д180).SLDPRT
Корпус Д/5П... (корпус Д182).SLDPRT
Корпус Д/5П... (корпус Д184).SLDPRT
Корпус Д/5П... (корпус Д186).SLDPRT
Корпус Д/5П... (корпус Д188).SLDPRT
Корпус Д/5П... (корпус Д190).SLDPRT
Корпус Д/5П... (корпус Д192).SLDPRT
Корпус Д/5П... (корпус Д193).SLDPRT
Корпус Д/5П... (корпус Д196).SLDPRT
Корпус Д/5П... (корпус Д197).SLDPRT
Корпус Д/5П... (корпус Д198).SLDPRT
Корпус Д/5П... (корпус Д2).SLDPRT
Корпус Д/5П... (корпус Д20).SLDPRT
Корпус Д/5П... (корпус Д200).SLDPRT
Корпус Д/5П... (корпус Д201).SLDPRT
Корпус Д/5П... (корпус Д203).SLDPRT
Корпус Д/5П... (корпус Д204).SLDPRT
Корпус Д/5П... (корпус Д22).SLDPRT
Корпус Д/5П... (корпус Д26).SLDPRT
Корпус Д/5П... (корпус Д28).SLDPRT
Корпус Д/5П... (корпус Д30).SLDPRT
Корпус Д/5П... (корпус Д34).SLDPRT
Корпус Д/5П... (корпус Д36).SLDPRT
Корпус Д/5П... (корпус Д38).SLDPRT
Корпус Д/5П... (корпус Д42).SLDPRT
Корпус Д/5П... (корпус Д44).SLDPRT
Корпус Д/5П... (корпус Д46).SLDPRT
Корпус Д/5П... (корпус Д48).SLDPRT
Корпус Д/5П... (корпус Д50).SLDPRT
Корпус Д/5П... (корпус Д56).SLDPRT
Корпус Д/5П... (корпус Д58).SLDPRT
Корпус Д/5П... (корпус Д60).SLDPRT
Корпус Д/5П... (корпус Д62).SLDPRT
Корпус Д/5П... (корпус Д66).SLDPRT
Корпус Д/5П... (корпус Д68).SLDPRT
Корпус Д/5П... (корпус Д7).SLDPRT
Корпус Д/5П... (корпус Д70).SLDPRT
Корпус Д/5П... (корпус Д72).SLDPRT
Корпус Д/5П... (корпус Д8).SLDPRT
Корпус Д/5П... (корпус Д84).SLDPRT
Корпус Д/5П... (корпус Д86).SLDPRT
Корпус Д/5П... (корпус Д90).SLDPRT
Корпус Д/5П... (корпус Д94).SLDPRT
Корпус Д/5П... (корпус Д96).SLDPRT
Корпус Д/5П... (корпус Д98).SLDPRT
Корпус Е/
Корпус Е/5П... (корпус Е1).SLDPRT
Корпус Е/5П... (корпус Е2).SLDPRT
Корпус Е/5П... (корпус Е4).SLDPRT
Корпус Е/5П... (корпус Е5).SLDPRT
Корпус Е/5П... (корпус Е6).SLDPRT
Корпус Ж/
Корпус Ж/5П... (корпус Ж1).SLDPRT
Корпус Ж/5П... (корпус Ж2).SLDPRT
Корпус Ж/5П... (корпус Ж3).SLDPRT
Корпус И/
Корпус И/5П... (корпус И1).SLDPRT
Корпус И/5П... (корпус И11).SLDPRT
Корпус И/5П... (корпус И2).SLDPRT
Корпус И/5П... (корпус И3).SLDPRT
Корпус И/5П... (корпус И4).SLDPRT
Корпус И/5П... (корпус И5).SLDPRT
Корпус И/5П... (корпус И6).SLDPRT
Корпус И/5П... (корпус И7).SLDPRT
Корпус И/5П... (корпус И8).SLDPRT
Корпус И/5П... (корпус И9).SLDPRT
Корпус К/
Корпус К/5П... (корпус К1).SLDPRT
Охладители/
Охладители/Охладитель Охл 1.1 ЕНСК.746465.001.SLDPRT
Охладители/Охладитель Охл 1.2 ЕНСК.746465.002.SLDPRT
Охладители/Охладитель Охл 1.3 ЕНСК.746465.003.SLDPRT
