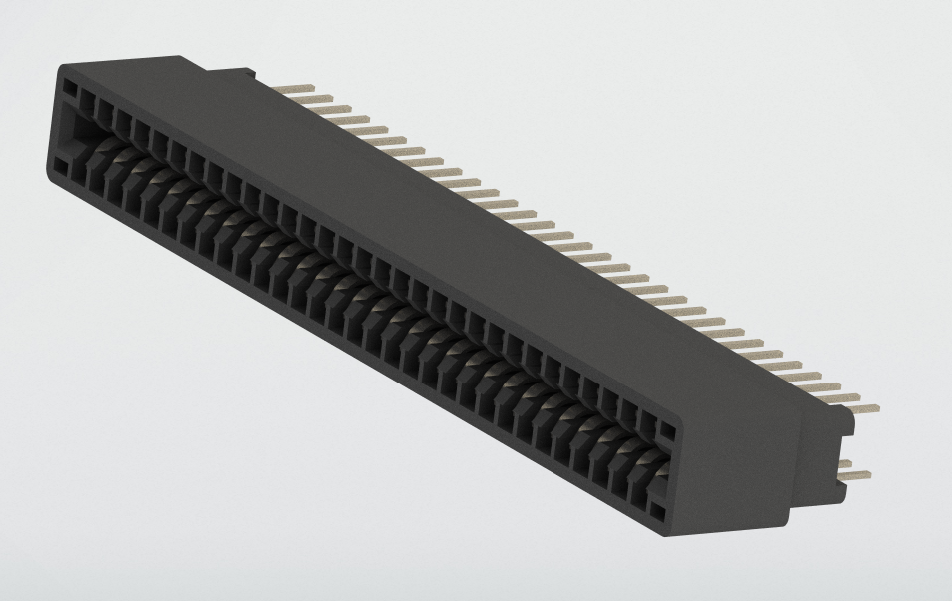

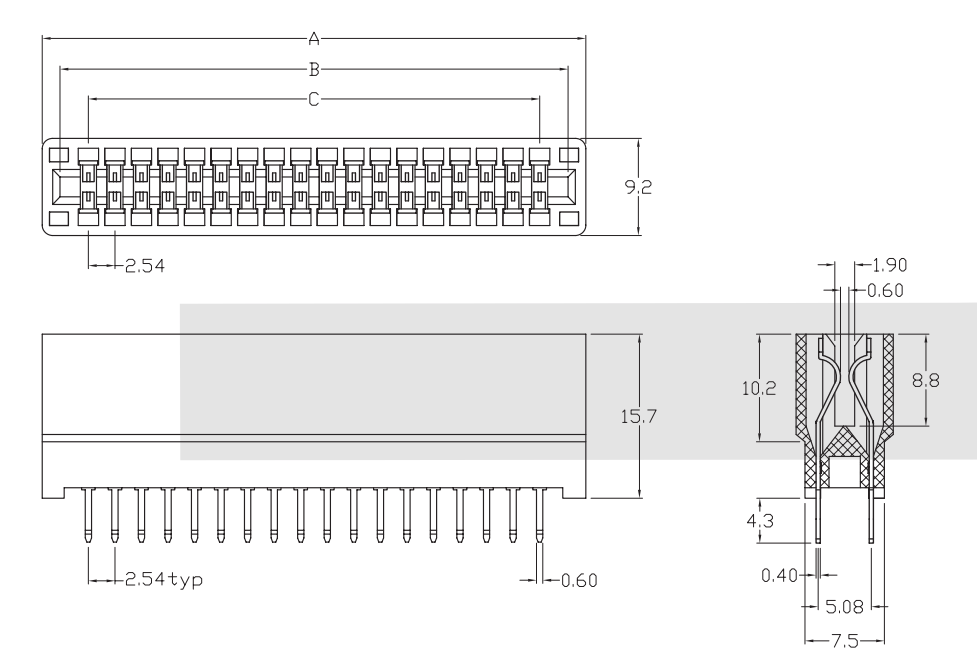

Параметрически заданная модель разъёма KLS1-603C-XX-S
Возможна автоматическая генерация разъёма для любого количества контактов (параметр N).

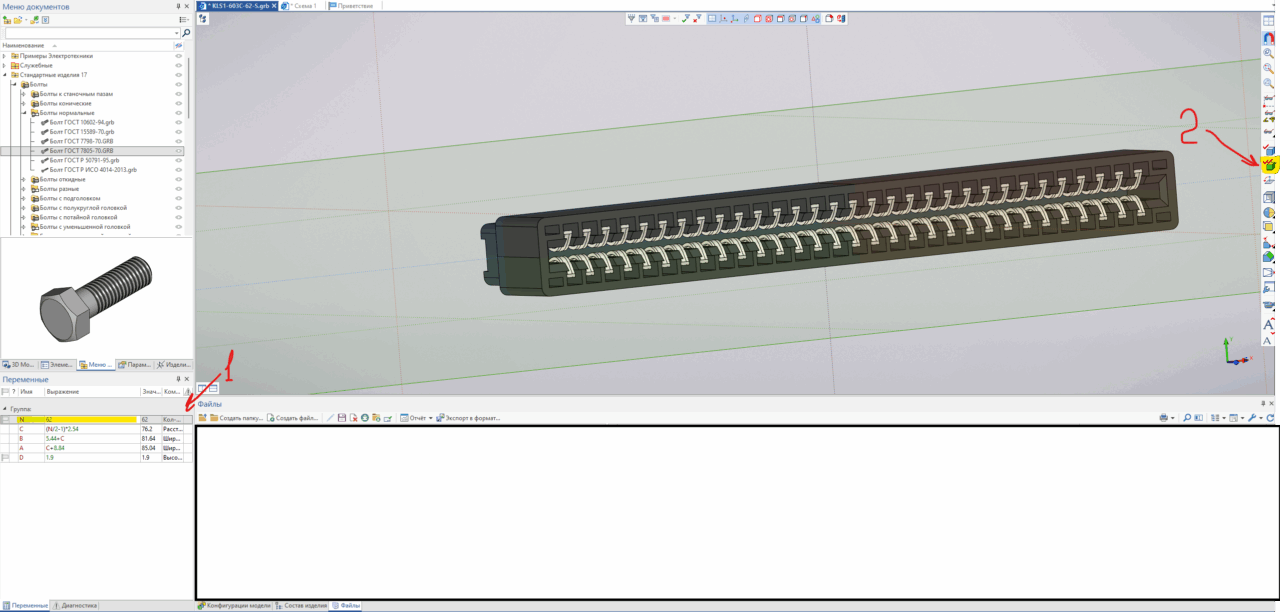

Параметр задаётся в графе переменные (обычно в левом нижнем углу), затем нажимается кнопка "Полный пересчет" (Обычно справа) - см. дополнительное изображение. Параметр N должен быть четным.
Parasolid .x_b сгенерирован только на 62 контактов
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Электронные компоненты -
- Параметрическая модель разъёма KLS1-603C-XX-S
Параметрическая модель разъёма KLS1-603C-XX-S
0
1
114
2
0
20
Сообщить о проблеме
Автор
Дмитрий
Дата
30.05.2025
Язык
Русский
Состав
Модель одной деталью
Софт
T-FLEX CAD 17
3
(1 отзыв)
Содержимое архива
-
KLS1-603C-XX-S.grb
-
KLS1-603C-XX-S.x_b
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Олег
31.03.2026 в 20:07
Оценка:
Размеры: Близки к реальным
Оформление: Не проверено

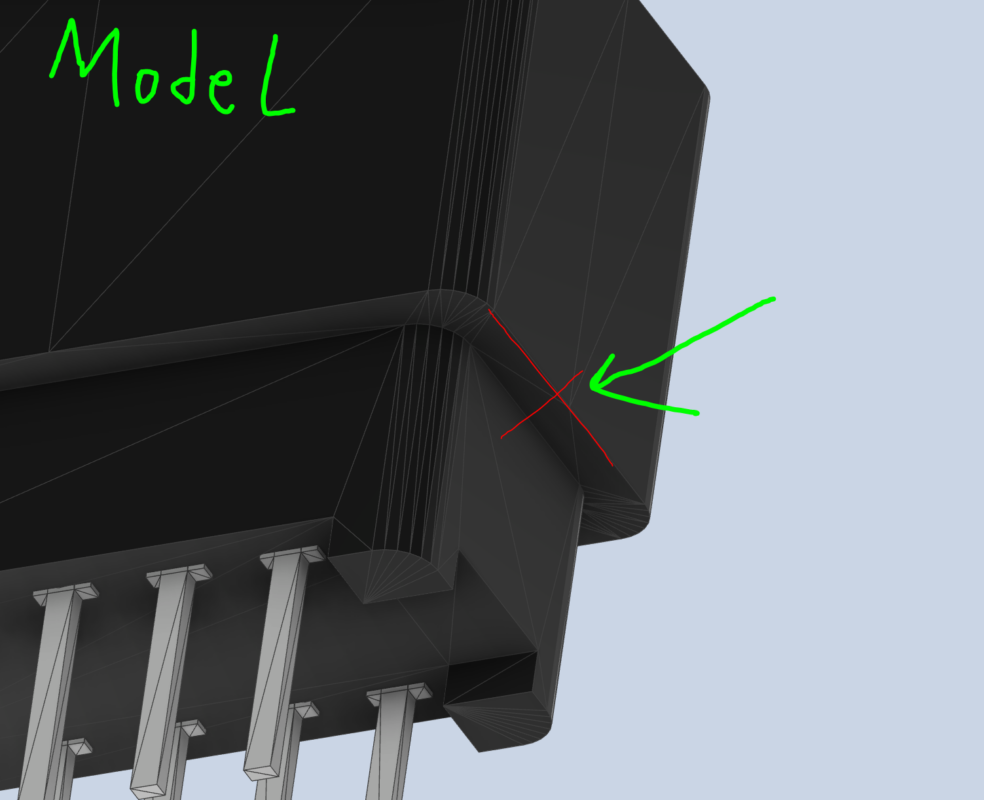

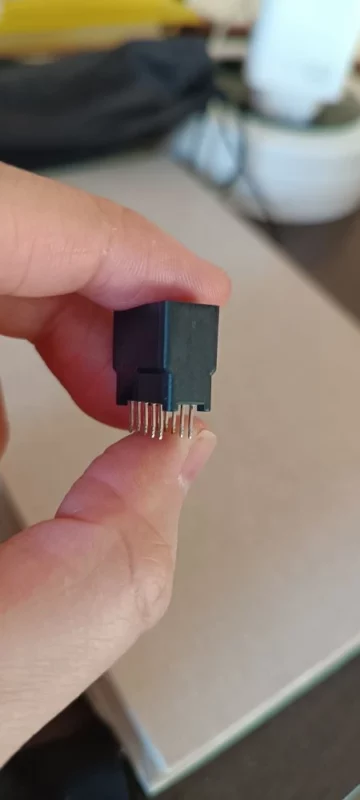

На реальном разъеме нет \"ступеньки\" с торца разъема, кроме того переход на \"ступеньку\" имеет фаску... Казалось бы несущественная проблема, у меня разъем должен быть в специальной полости, где учитывается даже такая мелочь...
