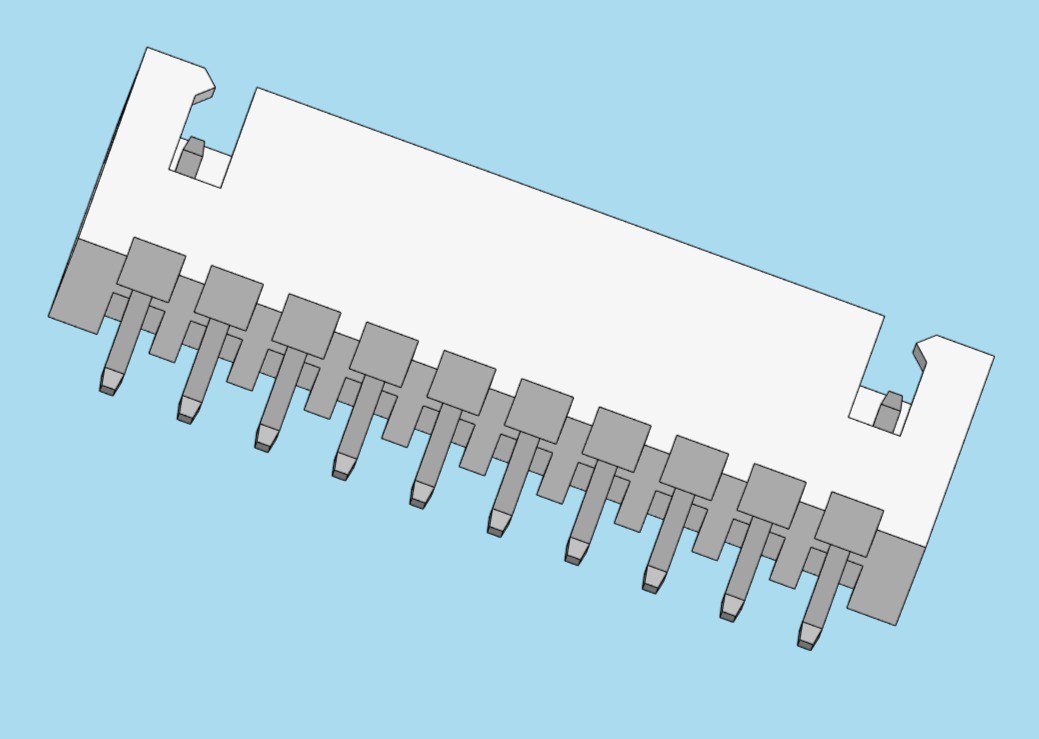

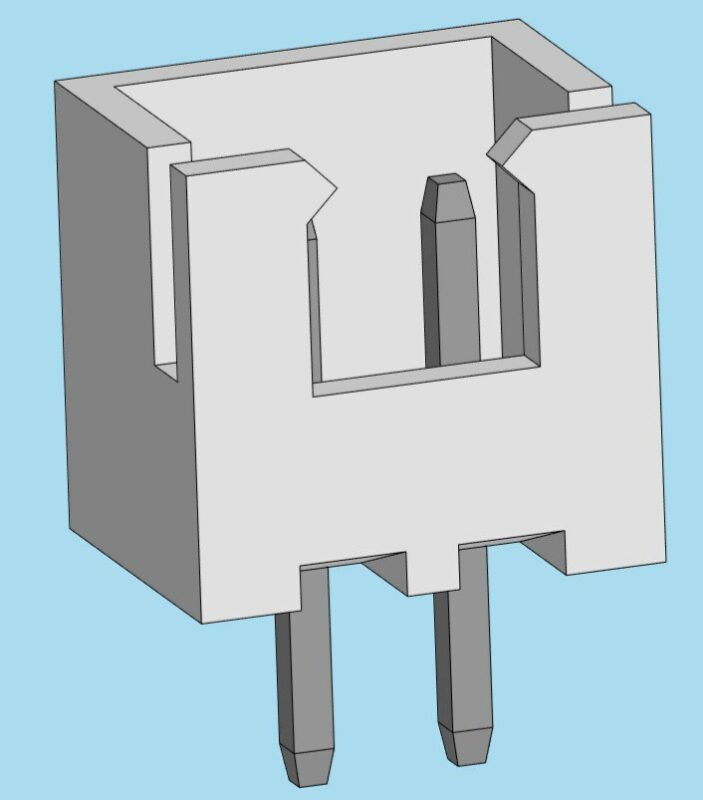

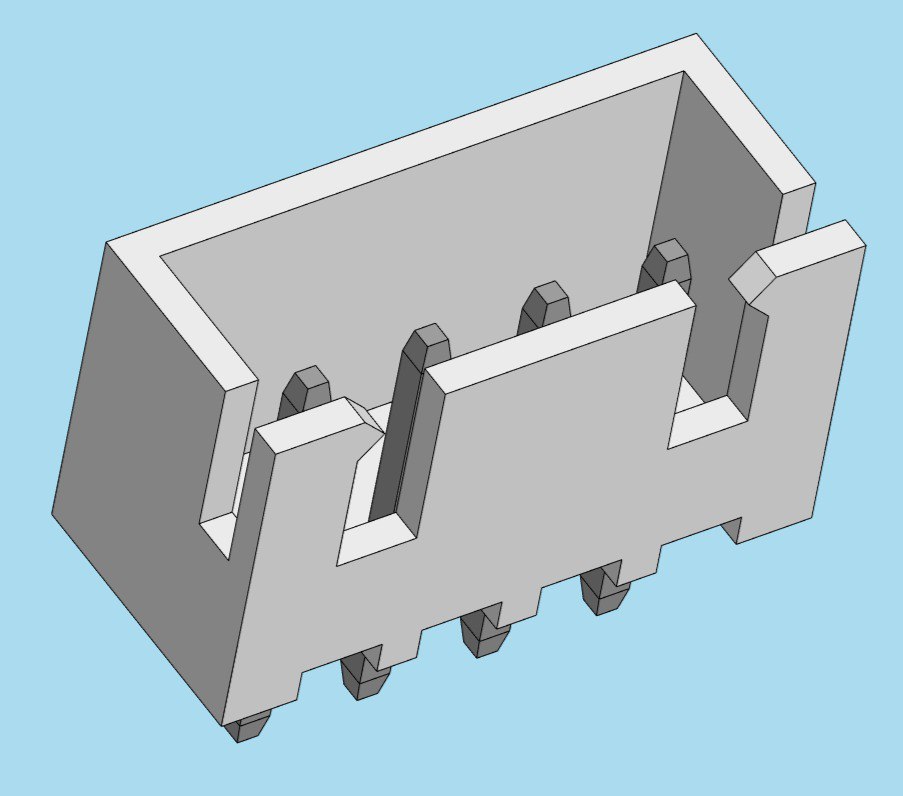

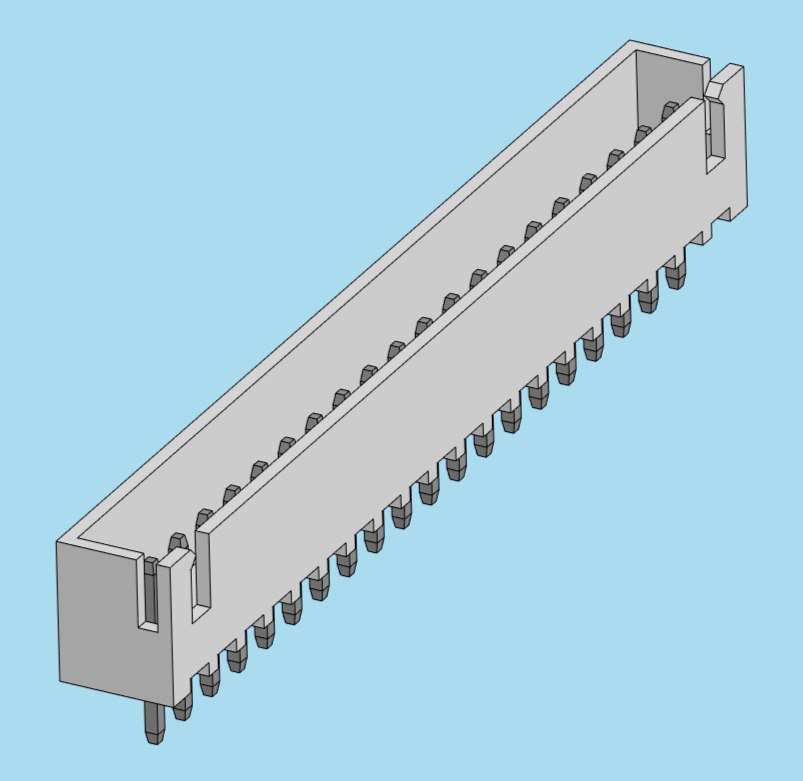

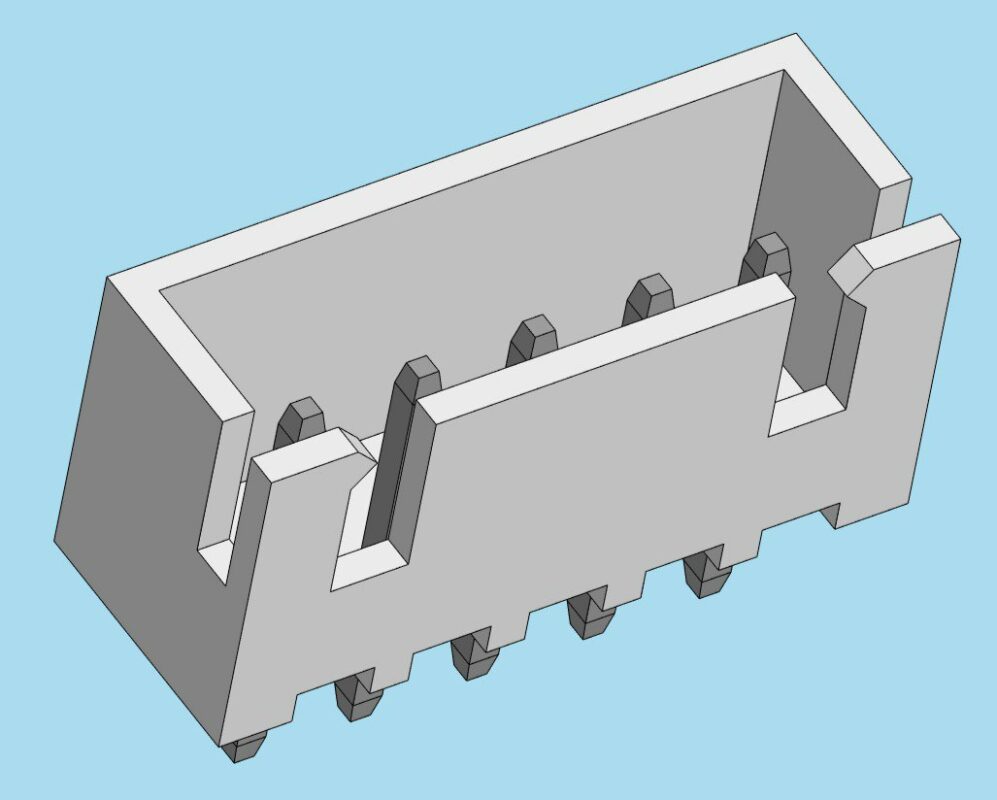

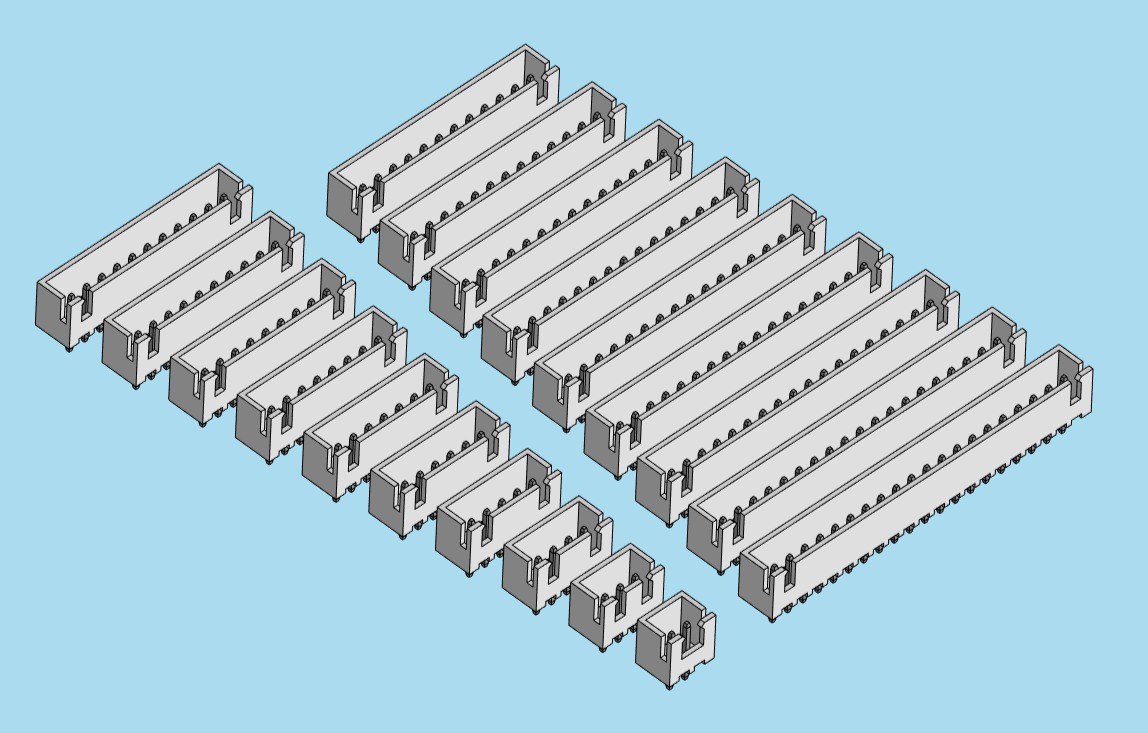

Параметрическая модель разъема JST XH 2,54 мм на плату. Разработана в 20 версии КОМПАС -3D. Для переключения между типоразмерами необходимо изменять переменную "n", отвечающую за количество контактов, после чего нажать кнопку "перестроить". При необходимости можно создавать исполнения, отличающиеся количеством контактов. Делал для себя для отрисовки плат. Если нет доступа к компасу - не беда, я выгрузил в формате STEP линейку разъемов с количеством пинов от 2 до 20, как в DataSheet.
