Разъемы WF-HU

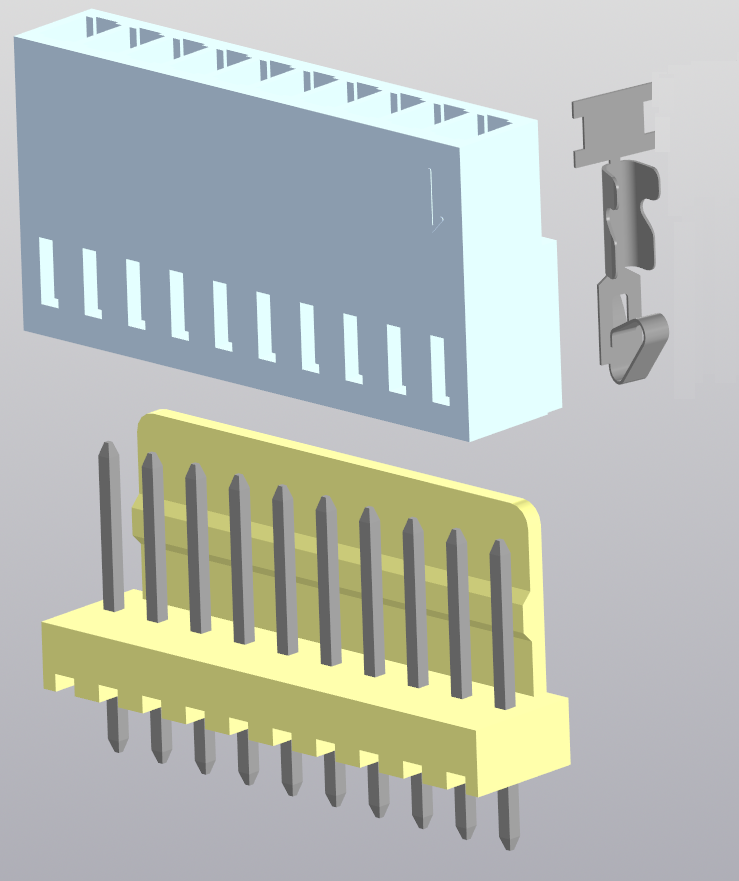

3d модели вилок WF и розеток HU серии DS1070 Connfly с числом контактов от 2 до 20. Вилки WF, предназначенные для пайки на плату, имеют 3 типа исполнения (прямые, угловые типа А и угловые типа В). Розетки HU монтируется на кабель и поставляется в комплекте с контактами (отдельно на ленте).

Состав: 3D Сборка

Софт: КОМПАС-3D 21

Файлы:
Разъемы HU-WF/
Разъемы HU-WF/Вилка WF/
Разъемы HU-WF/Вилка WF/DS1070 (WFR) 2 to 20 Right B Type.a3d
Разъемы HU-WF/Вилка WF/DS1070 (WF) 2 to 20 VT Type.a3d
Разъемы HU-WF/Вилка WF/PIN B.m3d
Разъемы HU-WF/Вилка WF/Корпус.m3d
Разъемы HU-WF/Вилка WF/DS1070 (WFR) 2 to 20 Right A Type.a3d
Разъемы HU-WF/Вилка WF/Family_WR-WTB_6190xx11121.jpg
Разъемы HU-WF/Вилка WF/PIN VT.m3d
Разъемы HU-WF/Вилка WF/PIN A.m3d
Разъемы HU-WF/DS1070.pdf
Разъемы HU-WF/Розетка HU/
Разъемы HU-WF/Розетка HU/Контакт _ Т-DS1070-SC600.m3d
Разъемы HU-WF/Розетка HU/Розетка _ I-DS1070-SCV.m3d
Разъемы HU-WF/Розетка HU/Разъем питания HU.jpg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

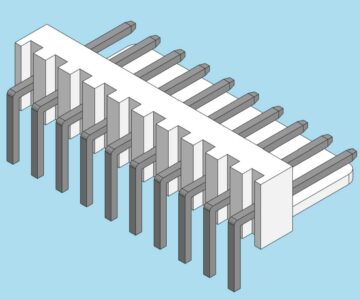

Параметрическая модель вилки WF-10 под пайку открытая угловая
Рейтинг: 20
Софт: КОМПАС-3D v20.0.0.3002
Состав: Модель одной деталью
0
0
0
3
Параметрическая модель вилки WF-10 под пайку открытая угловая

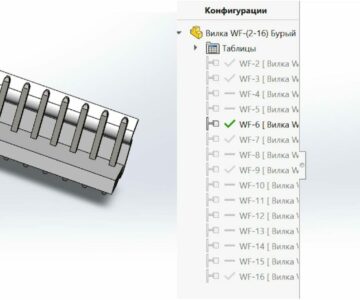

Вилка WF-(2-16) и PWL-(2-25) Бурый Медведь
Рейтинг: 40
Софт: SolidWorks 2018 SP05
Состав: 3D Деталь с конфигурациями
0
0
0
22
Вилка WF-(2-16) и PWL-(2-25) Бурый Медведь

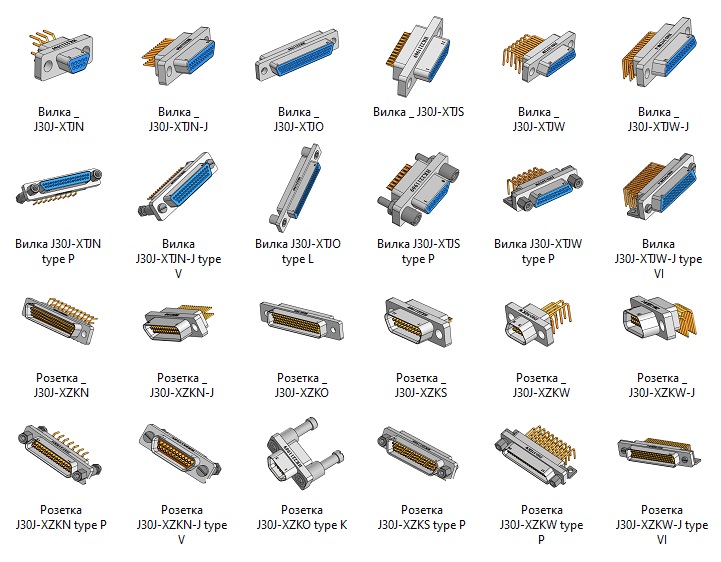

Разъемы серии J30J
Рейтинг: 50
Софт: КОМПАС-3D 21
Состав: Модель одной деталью
0
1
2
85
Разъемы серии J30J

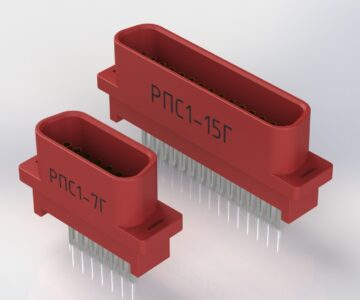

Разъемы серии РПС
