Резисторы постоянные проволочные эмалированные ПЭВ и ПЭВР

Производитель: ОАО "Алагирский Завод Сопротивлений"

Резисторы постоянные проволочные эмалированные влагостойкие ПЭВ и ПЭВР ОЖ0.467.576 ТУ. Категория приемки - ВП.
Резисторы ПЭВ, ПЭВР являются остеклованными аналогами резисторов С5-35 и С5-36. Резисторы предназначены для работы в электрических цепях постоянного и переменного токов.

Основные характеристики:
мощность рассеивания, Вт: 3; 7,5 (8); 10; 15 (16); 25; 50; 75 (80); 100; 160;
ряд номинальных сопротивлений: Е24;
допуск отклонений сопротивлений, %: ±5; ±10;
температура эксплуатации, °С: -60...155;
относительная влажность (при 25 °С), до, %: 98;
атмосферное давление, мм рт. ст.: 5...2280;
предельное напряжение, не более, В: 1400 (постоянный ток) и 1000 (переменный ток);
наработка на отказ, не менее, ч: 20000.

Состав набора:
- модели резисторов ПЭВ (в форматах ".sldprt", ".iges", ".step (AP214)", ".cdw");
- модели резисторов ПЭВР (в форматах ".sldasm", ".sldprt", ".iges", ".step (AP214)", ".cdw");

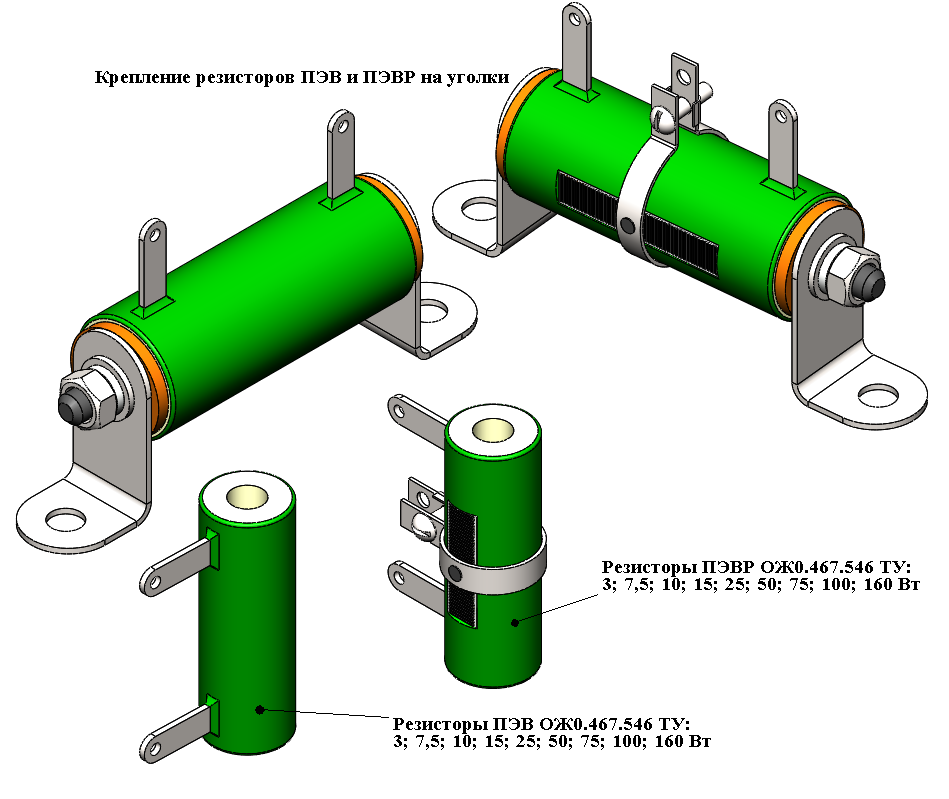

- модели резисторов ПЭВ и ПЭВР с креплением на уголки (кроме 160 Вт) (в форматах ".sldasm", ".sldprt", ".iges", ".step (AP214)", ".cdw");
- чертежи резисторов и их комплектующих (".cdw").

Примечания:
- все модели выполнены в виде конфигурации, которую, при необходимости, можно изменить либо удалить;
- крепеж можно заменить на ГОСТский. Винты на шпильки;
- резисторы можно фиксировать к поверхности как на двух уголках, так и консольно (вертикально через втулки);
- материал изоляционных втулок: АГ-4В или АГ-4С ГОСТ 20437-89, или ДСВ-2 ГОСТ 17478-75.

Состав: 3D сборка (набор), 3D модель (конфигурация) Язык документа

Софт: 2016 sp5, .step, .igs

Файлы:
ПЭВ, ПЭВР/
ПЭВ, ПЭВР/Уголок для ПЭВ, ПЭВР.SLDPRT
ПЭВ, ПЭВР/Винт для крепления резисторов (исп. 1) ОСТ 95 1437-73.SLDPRT
ПЭВ, ПЭВР/Шайбы пружинные ОСТ 95 1469-73.SLDPRT
ПЭВ, ПЭВР/ПЭВ/
ПЭВ, ПЭВР/ПЭВ/ПЭВ-3 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВ/ПЭВ-7,5 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВ/step AP214/
ПЭВ, ПЭВР/ПЭВ/step AP214/Резистор ПЭВ-10.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/Резистор ПЭВ-160.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/Резистор ПЭВ-75.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/Резистор ПЭВ-25.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/Резистор ПЭВ-50.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/Резистор ПЭВ-7,5.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/ПЭВ-100 + уголки.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/ПЭВ-7,5 + уголки.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/Резистор ПЭВ-3.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/Резистор ПЭВ-100.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/ПЭВ-25 + уголки.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/ПЭВ-10 + уголки.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/ПЭВ-3 + уголки.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/ПЭВ-50 + уголки.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/ПЭВ-75 + уголки.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/Резистор ПЭВ-15.STEP
ПЭВ, ПЭВР/ПЭВ/step AP214/ПЭВ-15 + уголки.STEP
ПЭВ, ПЭВР/ПЭВ/ПЭВ-75 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВ/part/
ПЭВ, ПЭВР/ПЭВ/part/ПЭВ-15 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВ/part/ПЭВ-75 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВ/part/ПЭВ-100 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВ/part/ПЭВ-7,5 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВ/part/ПЭВ-10 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВ/part/ПЭВ-25 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВ/part/ПЭВ-3 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВ/part/ПЭВ-50 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВ/ПЭВ-100 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВ/ПЭВ-50 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВ/ПЭВ-10 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВ/ПЭВ-15 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВ/ПЭВ-25 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВ/iges/
ПЭВ, ПЭВР/ПЭВ/iges/ПЭВ-10 + уголки.IGS
ПЭВ, ПЭВР/ПЭВ/iges/Резистор ПЭВ-25.IGS
ПЭВ, ПЭВР/ПЭВ/iges/ПЭВ-75 + уголки.IGS
ПЭВ, ПЭВР/ПЭВ/iges/Резистор ПЭВ-10.IGS
ПЭВ, ПЭВР/ПЭВ/iges/Резистор ПЭВ-160.IGS
ПЭВ, ПЭВР/ПЭВ/iges/ПЭВ-3 + уголки.IGS
ПЭВ, ПЭВР/ПЭВ/iges/Резистор ПЭВ-7,5.IGS
ПЭВ, ПЭВР/ПЭВ/iges/ПЭВ-15 + уголки.IGS
ПЭВ, ПЭВР/ПЭВ/iges/Резистор ПЭВ-3.IGS
ПЭВ, ПЭВР/ПЭВ/iges/ПЭВ-50 + уголки.IGS
ПЭВ, ПЭВР/ПЭВ/iges/ПЭВ-7,5 + уголки.IGS
ПЭВ, ПЭВР/ПЭВ/iges/Резистор ПЭВ-15.IGS
ПЭВ, ПЭВР/ПЭВ/iges/Резистор ПЭВ-50.IGS
ПЭВ, ПЭВР/ПЭВ/iges/ПЭВ-25 + уголки.IGS
ПЭВ, ПЭВР/ПЭВ/iges/Резистор ПЭВ-100.IGS
ПЭВ, ПЭВР/ПЭВ/iges/ПЭВ-100 + уголки.IGS
ПЭВ, ПЭВР/ПЭВ/iges/Резистор ПЭВ-75.IGS
ПЭВ, ПЭВР/ПЭВ/Резисторы ПЭВ.SLDPRT
ПЭВ, ПЭВР/Резисторы ПЭВ, ПЭВР + комплектующие.cdw
ПЭВ, ПЭВР/Гайки шестигранные ОСТ 95 1452-73.SLDPRT
ПЭВ, ПЭВР/Шайбы ОСТ 95 1464-73.SLDPRT
ПЭВ, ПЭВР/Резисторы ПЭВ, ПЭВР.PNG
ПЭВ, ПЭВР/Втулки изоляционные ОСТ 95 1351-73.SLDPRT
ПЭВ, ПЭВР/Уголок для ПЭВ, ПЭВР.cdw
ПЭВ, ПЭВР/ПЭВР/
ПЭВ, ПЭВР/ПЭВР/ПЭВР-25 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-10 + хомут.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-3 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-7,5 + хомут.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-100 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВР/step AP214/
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-15 + уголки.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-160 + хомут.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-15 + хомут.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-3 + уголки.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-25 + уголки.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-3 + хомут.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-100 + уголки.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-7,5 + уголки.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-25 + хомут.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-7,5 + хомут.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-50 + хомут.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-75 + хомут.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-10 + уголки.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-100 + хомут.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-75 + уголки.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-50 + уголки.STEP
ПЭВ, ПЭВР/ПЭВР/step AP214/ПЭВР-10 + хомут.STEP
ПЭВ, ПЭВР/ПЭВР/ПЭВР-3 + хомут.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-25 + хомут.SLDASM
ПЭВ, ПЭВР/ПЭВР/part/
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-3 + хомут.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-7,5 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-7,5 + хомут.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-10 + хомут.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-100 + хомут.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-75 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-75 + хомут.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-15 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-25 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-100 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-10 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-50 + хомут.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-25 + хомут.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-15 + хомут.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-3 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-160 + хомут.SLDPRT
ПЭВ, ПЭВР/ПЭВР/part/ПЭВР-50 + уголки.SLDPRT
ПЭВ, ПЭВР/ПЭВР/ПЭВР-7,5 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-100 + хомут.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-15 + хомут.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-75 + хомут.SLDASM
ПЭВ, ПЭВР/ПЭВР/Винт для ПЭВР.SLDPRT
ПЭВ, ПЭВР/ПЭВР/ПЭВР-15 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-50 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-50 + хомут.SLDASM
ПЭВ, ПЭВР/ПЭВР/Резисторы ПЭВР.SLDPRT
ПЭВ, ПЭВР/ПЭВР/ПЭВР-75 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВР/ПЭВР-10 + уголки.SLDASM
ПЭВ, ПЭВР/ПЭВР/Хомут для ПЭВР.SLDPRT
ПЭВ, ПЭВР/ПЭВР/iges/
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-3 + хомут.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-15 + хомут.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-160 + хомут.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-3 + уголки.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-10 + уголки.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-75 + уголки.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-25 + уголки.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-100 + хомут.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-10 + хомут.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-7,5 + уголки.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-75 + хомут.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-100 + уголки.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-50 + хомут.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-7,5 + хомут.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-50 + уголки.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-25 + хомут.IGS
ПЭВ, ПЭВР/ПЭВР/iges/ПЭВР-15 + уголки.IGS
ПЭВ, ПЭВР/ПЭВР/ПЭВР-160 + хомут.SLDASM
ПЭВ, ПЭВР/ПЭВР/Шайба-гайка для ПЭВР.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: VMR
Дата: 2020-05-21
