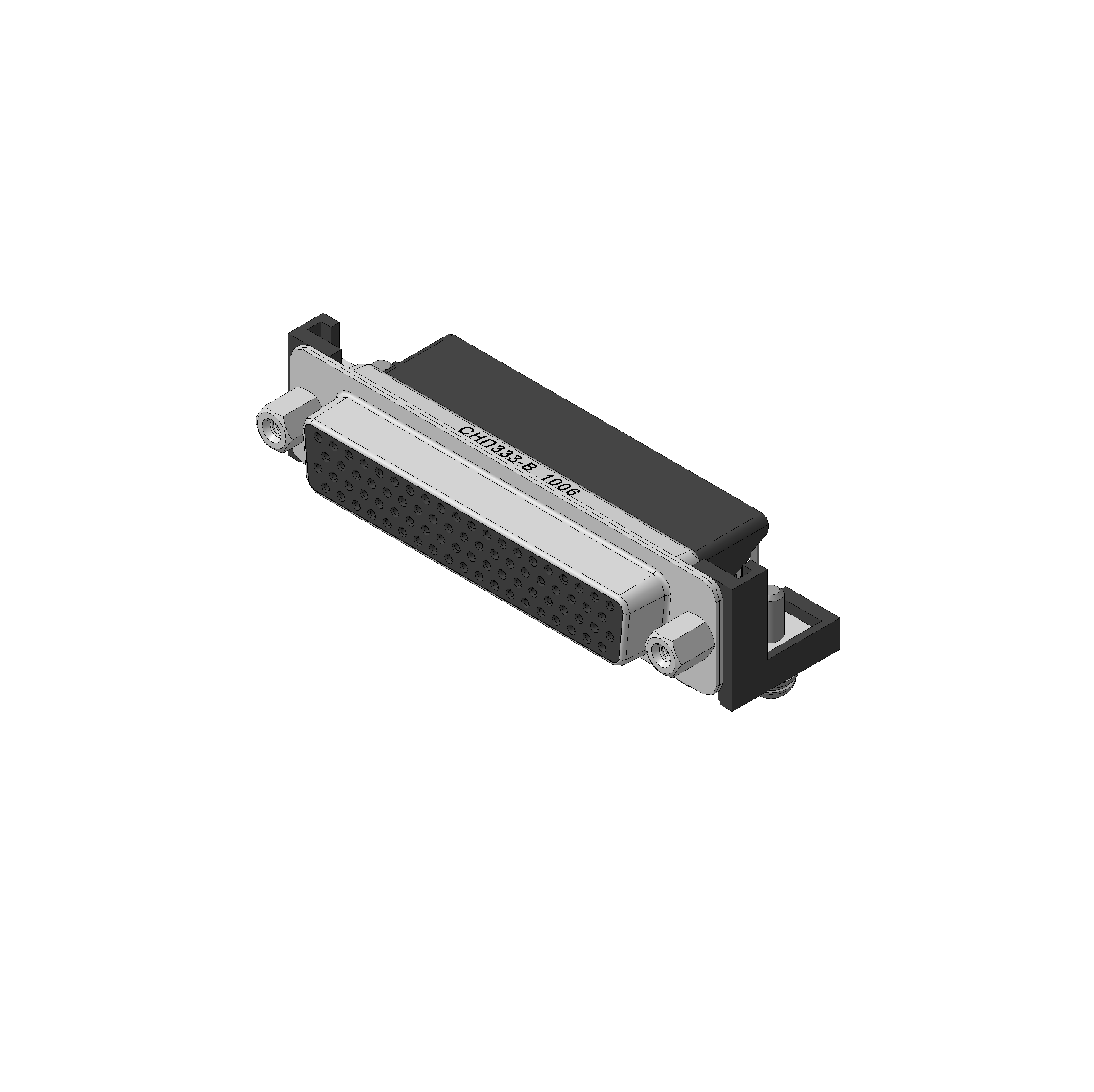

Розетка серии СНП333 на 78 контактов

Соединитель типа розетка, на 78 контактов, угловой монтаж в отверстия печатной платы (аналог серии D-SUB повышенной плотности)

Состав: 3D Сборка

Софт: КОМПАС-3D 15.1

Файлы:

Контакт сборка 1.a3d

Уголок крепежный.m3d

Сборка контактной части.a3d

СНП333-78РП31-1 _ РЮМК.430420.010.a3d

Контакт сборка 3.a3d

Основание 2.m3d

Основание 1.m3d

Массив контактов.a3d

Экран 1.m3d

Крепежный винт.m3d

Контакт 2.m3d

Экран 2.m3d

Контакт сборка 4.a3d

СНП333-78РП31-1 _ РЮМК.430420.010.png

Контакт 4.m3d

Контактная часть.m3d

Планка.m3d

Контакт 3.m3d

СНП333-78РП31-1 _ РЮМК.430420.010.stp

Контакт 1.m3d

Контакт сборка 2.a3d
