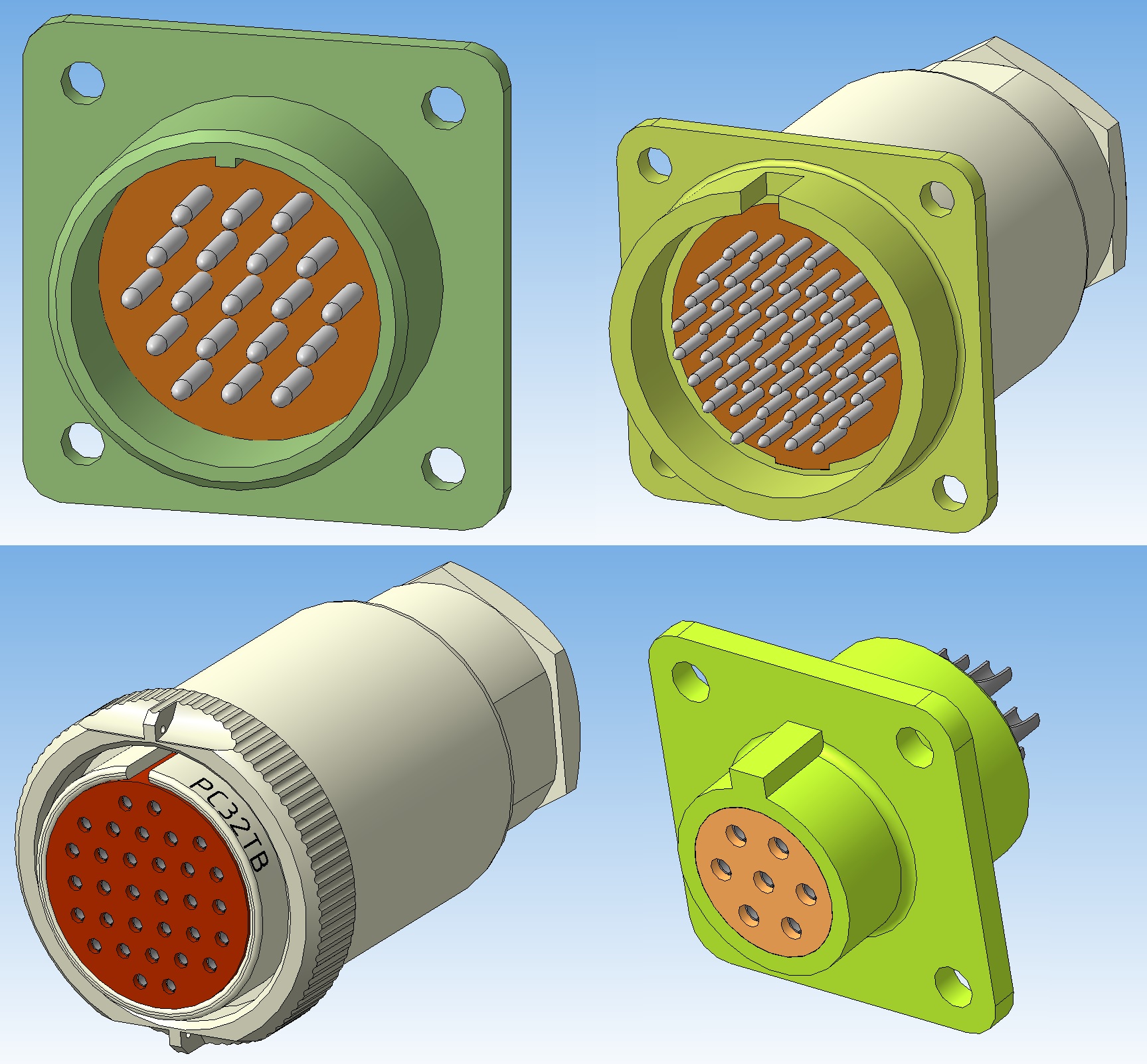

Соединители типов РСТВ и РСБТВ по АВ0.364.047ТУ. Имеются модели вилок и розеток с количество контактов: 4, 7, 10, 19, 32, 50 с кожухом типа 1 блочные и резьбовые.

3D Модели вилка розетка РС

Автор

Дмитрий Вов

Дата

17.08.2021

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 14 Как открыть?

Содержимое архива

РС4ТВ
- Вилка РС4ТВ
  - Колодка.m3d
  - Штырь.m3d
  - Кожух.m3d
  - Вилка РС4ТВ.a3d
  - Вилка РС4БТВ с кожухом.a3d
  - Вилка РС4БТВ.a3d
  - Корпус.m3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Вилка РС4ТВ с кожухом.a3d
- Розетка РС4ТВ
  - Гайка.m3d
  - Контакт.m3d
  - Кожух.m3d
  - Розетка РС4ТВ.a3d
  - Корпус.m3d
  - Заливка.m3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Розетка РС4БТВ.a3d
  - Розетка РС4ТВ с кожухом.a3d
  - Розетка РС4БТВ с кожухом.a3d
РС7ТВ
- Вилка РС7ТВ
  - Колодка.m3d
  - Штырь.m3d
  - Вилка РС7ТВ.a3d
  - Кожух.m3d
  - Вилка РС7БТВ с кожухом.a3d
  - Вилка РС7ТВ с кожухом.a3d
  - Корпус.m3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Вилка РС7БТВ.a3d
- Розетка РС7ТВ
  - Гайка.m3d
  - Контакт.m3d
  - Кожух.m3d
  - Розетка РС7БТВ с кожухом.a3d
  - Изолятор.m3d
  - Корпус.m3d
  - Розетка РС7ТВ с кожухом.a3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Розетка РС7БТВ.a3d
  - Розетка РС7ТВ.a3d
РС10ТВ
- Вилка РС10ТВ
  - Колодка.m3d
  - Штырь.m3d
  - Вилка РС10БТВ с кожухом.a3d
  - Кожух.m3d
  - Вилка РС10БТВ.a3d
  - Корпус.m3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Вилка РС10ТВ.a3d
  - Вилка РС10ТВ с кожухом.a3d
- Розетка РС10ТВ
  - Розетка РС10ТВ.a3d
  - Гайка.m3d
  - Контакт.m3d
  - Кожух.m3d
  - Изолятор.m3d
  - Корпус.m3d
  - Розетка РС10ТВ с кожухом.a3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Розетка РС10БТВ.a3d
  - Розетка РС10БТВ с кожухом.a3d
РС32ТВ
- Розетка РС32ТВ
  - Гайка.m3d
  - Контакт.m3d
  - Кожух.m3d
  - Розетка РС32БТВ.a3d
  - Изолятор.m3d
  - Корпус.m3d
  - Розетка РС32БТВ с кожухом.a3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Розетка РС32ТВ с кожухом.a3d
  - Розетка РС32ТВ.a3d
- Вилка РС32ТВ
  - Колодка.m3d
  - Штырь.m3d
  - Вилка РС32БТВ.a3d
  - Кожух.m3d
  - Вилка РС32ТВ с кожухом.a3d
  - Корпус.m3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Вилка РС32ТВ.a3d
  - Вилка РС32БТВ с кожухом.a3d
РС19ТВ
- Вилка РС19ТВ
  - Колодка.m3d
  - Штырь.m3d
  - Кожух.m3d
  - Корпус.m3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Вилка РС19БТВ.a3d
  - Вилка РС19ТВ с кожухом.a3d
  - Вилка РС19БТВ с кожухом.a3d
  - Вилка РС19ТВ.a3d
- Розетка РС19ТВ
  - Розетка РС19БТВ.a3d
  - Гайка.m3d
  - Контакт.m3d
  - Кожух.m3d
  - Розетка РС19БТВ с кожухом.a3d
  - Изолятор.m3d
  - Корпус.m3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Розетка РС19ТВ.a3d
  - Розетка РС19ТВ с кожухом.a3d
РС50ТВ
- Розетка РС50ТВ
  - Розетка РС50ТВ с кожухом.a3d
  - Гайка.m3d
  - Контакт.m3d
  - Кожух.m3d
  - Розетка РС50ТВ.a3d
  - Изолятор.m3d
  - Корпус.m3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Розетка РС50БТВ.a3d
  - Розетка РС50БТВ с кожухом.a3d
- Вилка РС50ТВ
  - Колодка.m3d
  - Штырь.m3d
  - Кожух.m3d
  - Вилка РС50ТВ.a3d
  - Корпус.m3d
  - Вилка РС50БТВ.a3d
  - Втулка.m3d
  - Корпус блочный.m3d
  - Вилка РС50БТВ с кожухом.a3d
  - Вилка РС50ТВ с кожухом.a3d
