Описание:

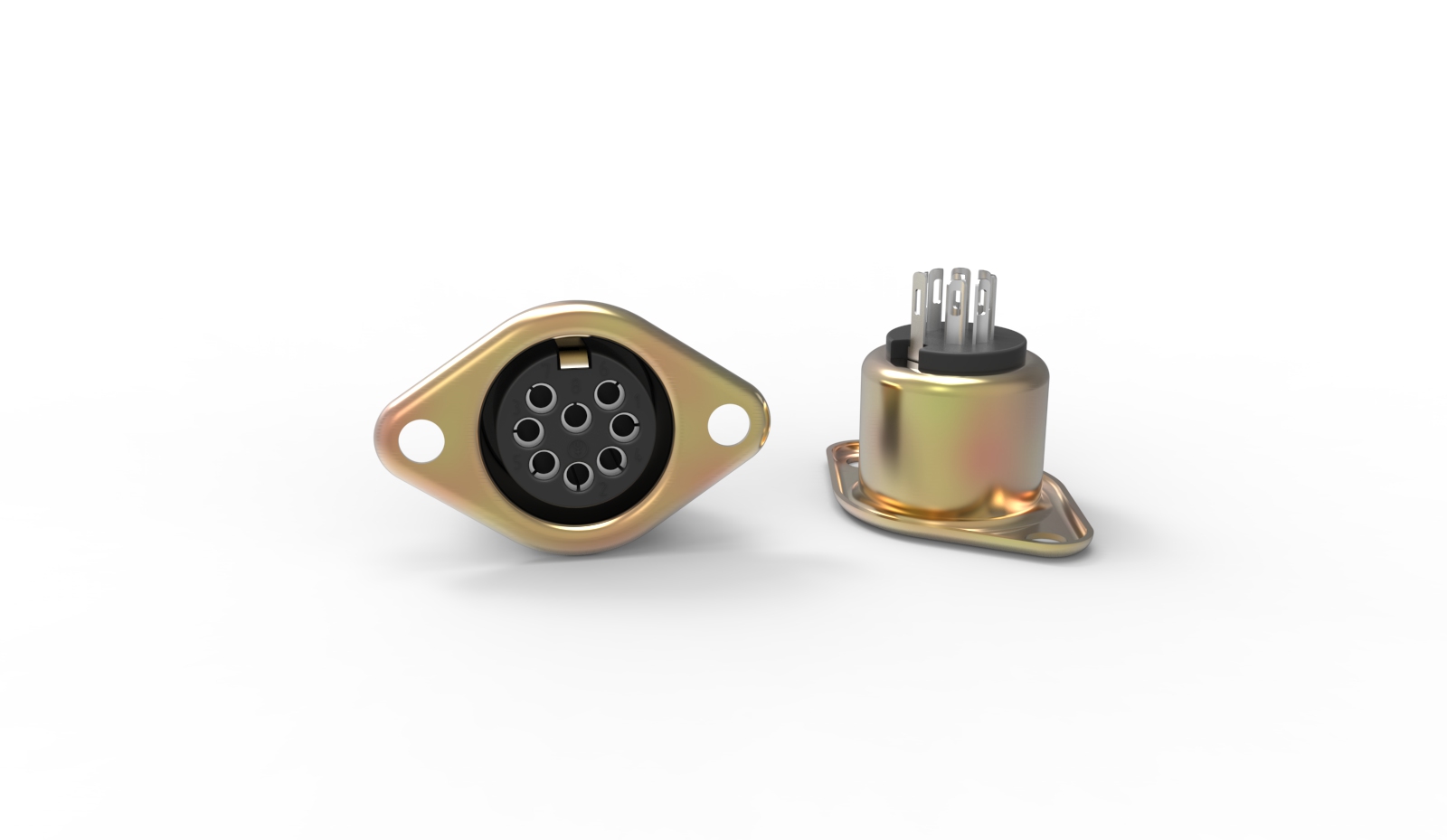

Низкочастотные соединители ОНЦ-ВГ предназначены для работы в электрических цепях переменного тока частотой до 3 МГц в стационарной и переносной радиовещательной, телевизионной, звуковидеозаписывающей и другой аппаратуре общепромышленного и бытового назначения.
Соединители выдерживают воздействие солнечной радиации и соляного тумана. Сечение монтажных проводов не должно превышать 0.2 кв.мм.
Ориентацию вилок и розеток при их сочленении обеспечивает шпонка на корпусе вилки, которую необходимо совместить со шпоночным пазом в изоляторе розетки до начала сочленения контактов. В сочлененном положении вилка с розеткой удерживается контактной пружиной, расположенной на корпусе розетки.
Сочленение и расчленение соединителей следует производить только при обесточенном состоянии коммутируемых цепей. В процессе эксплуатации соединителей запрещается подключать к контактам измерительные приборы. ГОСТ 23784 и АШДК.434410.023 ТУ.
Технические характеристики:
Количество контактов: 8
Максимальный ток на контакт: 2,5 А
Сопротивление контактов: 0.006 Ом
Рабочее напряжение: 100 В
Сопротивление изоляции: 1000 МОм
Диапазон рабочих температур: -60…80°С
Относительная влажность воздуха: до 98%
Многократные ударные нагрузки: до 40 g
Вибрация: 10 g
Гарантийная наработка: 15000 часов
