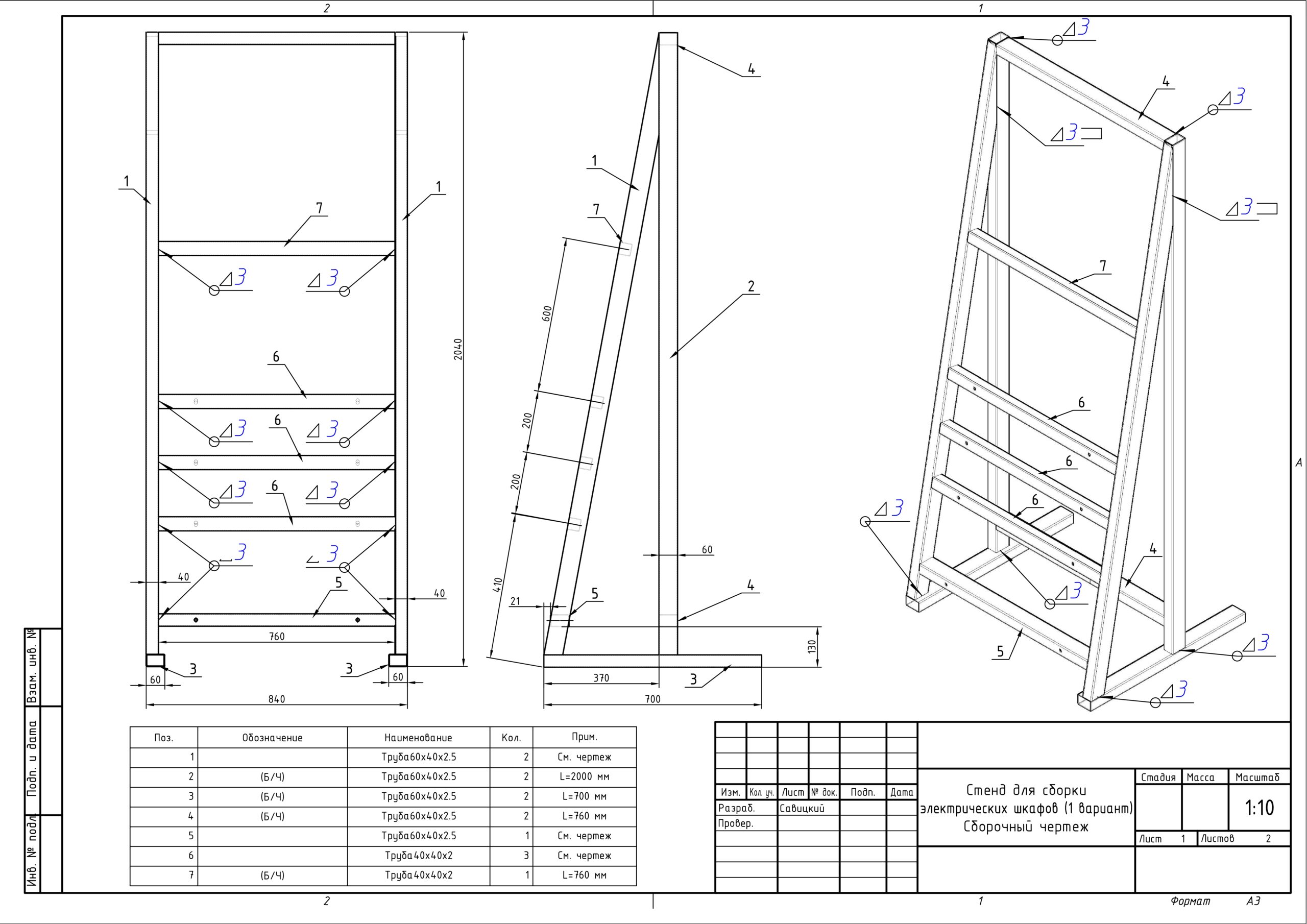

На чертеже изображен стенд для сборки электрических шкафов, сварной конструкции, из профильной стальной трубы. Так же в файле чертежа находится деталировка и спецификация на изделие.
Данный стенд предназначен для установки на него задней панели электрического распределительного шкафа, для размещения на нем электротехнических компонентов.
Используется на производстве электрических распределительных шкафов.
В спецификации приняты следующие сокращения:
Б/Ч - без чертежа.
