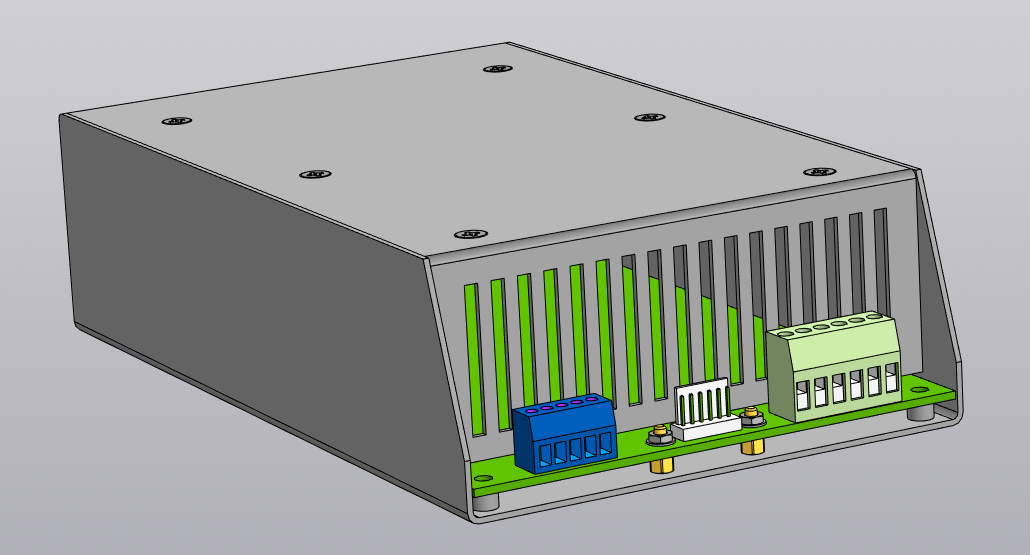

Детализированная трехмерная модель источника вторичного питания ESB122 для использования в сборках и сборочных чертежах электротехнических изделий. Сборка в формате A3D.
Даташит: https://silel.ru/products/15566632
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Трехмерная (3D) модель ИВЭП ESB122
Трехмерная (3D) модель ИВЭП ESB122
0
0
13
0
0
60
Автор
Megapterus
Дата
12.12.2024
Язык
Русский
Состав
3D Сборка: Детали ESB122 Корпус 1 Плата печатная ESB122 1 ESB122 Крышка 1 Стандартные изделия Шайба A.3.37 ГОСТ 11371-78 2 Гайка шестигранная низкая ГОСТ ISO 4035-М3 2 Винт с потайной головкой ГОСТ Р ИСО 7046-1 - М3 x 6-H 2 Винт с потайной головкой ГОСТ Р ИСО 7046-1 - М3,5 x 6-H 12 Прочие изделия Стойка латунная M3 5 мм, арт. PCHSN-05 2 Стойка цилиндрическая 5 мм М4 4
Софт
КОМПАС-3D v19
Как открыть?
Содержимое архива
-
ESB122 Корпус.m3d
-
ESB122 Крышка.m3d
-
ESB122 Плата печатная.m3d
-
ESB122.a3d
-
ESB122.stp
-
Винт с потайной головкой ГОСТ Р ИСО 7046-1 - М3 x 6-H.m3d
-
Винт с потайной головкой ГОСТ Р ИСО 7046-1 - М3,5 x 6-H.m3d
-
Гайка шестигранная низкая ГОСТ ISO 4035-М3.m3d
-
Плата печатная ESB122.m3d
-
Стойка латунная M3x0,5, высота 5 мм , арт. PCHSN-05.m3d
-
Стойка цилиндрическая 5 мм М4.m3d
-
Шайба A.3.37 ГОСТ 11371-78.m3d
